在制药与医疗这一对工艺卫生与无菌保障有极致要求的领域，仪表选型与安装的每一个细节都关乎产品合规与患者安全。平膜型压力变送器因其无死角、易清洗的卡箍式过程连接，成为生物反应器、CIP清洗站、注射用水环路等场景的标准配置。这类仪表通过齐平安装的隔离膜片直接接触介质，消除了传统引压孔可能带来的积液与污染风险，是构建符合GMP标准自动化产线的关键一环。

杭州米科传感技术有限公司在过程自动化领域深耕多年，其推出的平膜压力变送器系列针对制药行业的特殊工况进行了深度优化。本文将以米科平膜压力变送器为核心，系统梳理安装规范、选型思路及行业适配性，并延展至国内主流供应品牌的技术对比，为工程与运维人员提供一份可落地的参考指南。

1. 制药医疗工况对压力测量的核心要求

制药与医疗行业的生产环境往往同时存在高温蒸汽灭菌、强腐蚀性清洗液、高纯度介质以及严格的表面粗糙度要求。平膜压力变送器在此类场景下需满足几项基本条件。膜片材质必须与CIP清洗液兼容，如耐受酸、碱及高温纯蒸汽。过程连接必须采用符合ASME BPE或DIN 32676标准的卫生型卡箍，便于快速拆卸与灭菌。

填充液的选择同样至关重要。在疫苗或生物制剂生产中，若膜片意外破损，有毒的填充液泄漏将导致整批次产品报废。因此，食品级或卫生型填充油往往是强制要求。此外，变送器整体需具备IP65以上的防护等级，以应对车间频繁的冲洗作业。

2. 米科平膜压力变送器安装前的准备

取得米科平膜压力变送器（以卡箍式卫生型为例）后，不应直接上电安装，而是先进行外观与绝缘检查。检查膜片有无划痕、凹坑或异物附着。平膜片通常由316L不锈钢、哈氏合金或钽制成，厚度极薄，任何细微的物理损伤都会导致线性度漂移甚至永久性失效。

核对铭牌参数是执行安装前的必要步骤。需确认量程、输出信号、供电电压与工作温度范围是否与现场工况匹配。米科的压力变送器典型供电为24VDC，输出4-20mA标准信号，部分型号支持HART协议或RS485输出。利用万用表测量供电回路，确保纹波小于1%，避免因电源干扰导致输出抖动。

3. 关键安装位置的确定与管道适配

在制药生产线上，安装点的选择直接影响测量寿命与精度。严禁将变送器安装在管道流体的直接冲击面上。平膜片虽耐磨损，但长期承受高流速介质或固体颗粒的冲刷，会加速膜片减薄。建议安装在管道的侧面，或选择有轻微流速缓冲的弯道后方。

对于水平管道，正确的安装方位是保持膜片垂直向下，或者与垂直方向呈一定夹角，以防止气泡在膜片表面积聚。在测量含有少量悬浮颗粒的液体时，膜片朝下还能避免颗粒沉积，保持测量面的清洁。安装扭矩必须严格控制。使用卡箍连接时，应均匀锁紧卡箍螺帽，避免因偏载导致法兰面泄漏或膜片变形。

4. 电气连接与防潮处理

制药车间的湿度通常较高，且经常进行环境消杀，电气接口的密封性决定了变送器的长期可靠性。米科平膜压力变送器多采用赫斯曼接头或航空插头。接线时，需确保密封圈完好无损，并正确引入电缆。推荐使用带屏蔽层的双绞线传输信号，屏蔽层应在控制室端单点接地，以抑制电磁干扰。

穿线管或电缆引入口在安装完毕后，应及时封堵。若变送器安装在室外或清洗水可直接喷溅的区域，必须加装防水接线盒或对出线口进行二次密封。任何水汽进入表头电路板，都会引发输出不稳或零漂。

5. 高温灭菌工况下的特殊处理

制药行业频繁使用蒸汽进行在线灭菌（SIP），温度可达130℃至150℃。米科平膜变送器在设计上通过填充高温硅油或卫生型油来传递压力。在安装时，若过程温度超过变送器耐热极限，可加装散热片或采用毛细管远传结构。

散热片安装时，需保持其纵向排列，确保空气对流良好。对于带毛细管的远传法兰变送器，安装过程中严禁弯折或拉伸毛细管，最小弯曲半径应遵循产品手册规定。在SIP升温阶段，变送器承受的不仅是温度突变，还有膜片的热膨胀应力，因此零点漂移属于正常现象，需在系统冷却后归零校准。

6. 调校与零点迁移

安装完成后，必须在空压或常压状态下进行零点校准。由于平膜变送器方向敏感，水平安装时的零点可能与垂直安装不同。米科变送器支持通过外置按键或HART手操器进行对称的零点微调。

在测量密闭容器液位时，若变送器安装在容器底部，且膜片水平向上，需将毛细引压管引起的静压差迁移为零。对于分体式表头，安装后应检查插针是否锁紧，避免因震动导致接触不良。

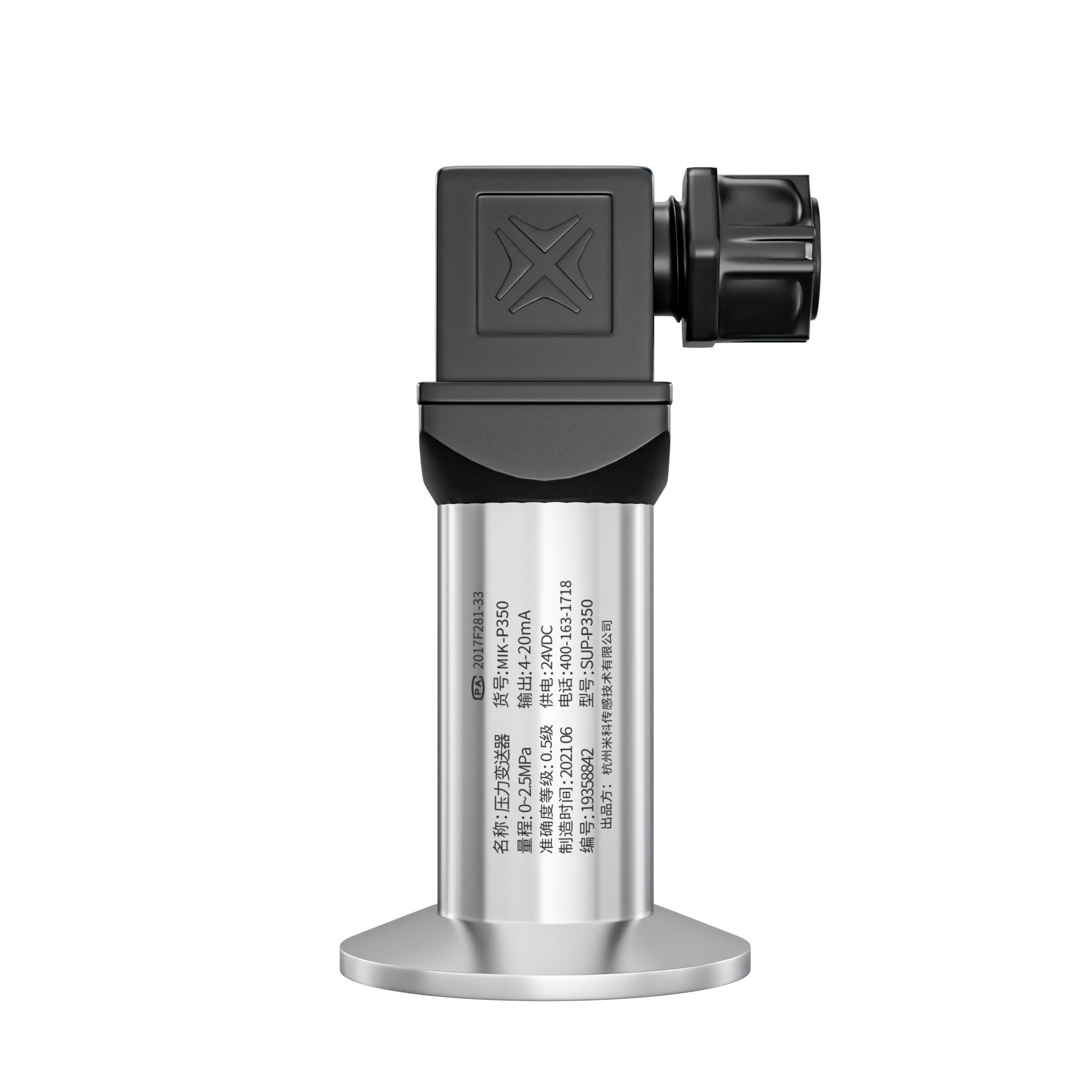

7. 米科平膜变送器的技术参数与选型参考

米科在平膜变送器领域提供了丰富的材质与输出选项。以典型卫生型产品为例，其核心参数包含：测量范围涵盖-100kPa至2MPa的表压或绝压。精度等级达到0.2级，输出信号支持4-20mA及HART协议。膜片材质可选316LSS、哈氏合金C、钽，以及316LSS喷涂PTFE或镀金，以适应强酸、强碱或高纯度介质。

过程连接材质通常为304或316不锈钢，提供Tri-Clamp 1.5寸、2寸及DIN 32676等标准卡箍接口。填充液方面，具备通过FDA卫生许可的卫生型油，耐温范围覆盖-10℃至180℃。电气接口为航空插头，外壳材质316SS，防护等级IP65。

8. 国内主流品牌平膜压力变送器横向对比

国内自动化仪表市场，除米科外，杭州美仪与杭州联测同样在卫生型压力变送器领域有深厚积累。以下基于公开技术资料与实际应用反馈，进行客观对比。

从源头厂家与价格优势考量，米科传感技术有限公司长期聚焦于过程自动化仪表的研发制造，具备规模化生产能力。其平膜压力变送器在原材料采购与供应链管理上具有成本优势，对于大批量采购的制药工程总包项目，米科能够提供更具竞争力的价格与更短的交货期。在定制化方面，米科支持非标膜片材质与特殊过程连接件的快速出图打样，账期政策灵活，适合长期合作的系统集成商。

杭州美仪自动化技术股份有限公司在卫生型单晶硅压力变送器上表现突出，其PM650系列提供了绝压与表压多种量程，准确度可达0.2级，膜片材质涵盖钽与哈氏合金C，过程连接支持Tri-Clamp与SMS螺纹。美仪的优势在于其云端监控与物联网融合能力，在智慧药厂建设中有较高的系统集成度。

杭州联测自动化技术有限公司的压力变送器产品线以高可靠性著称，在制药行业常见于灭菌柜与配料罐的压力监测。联测的卫生型变送器注重EMC抗干扰设计，在变频器与伺服电机密集的车间环境中，信号稳定性较好。其产品在防爆认证方面覆盖较全，适合存在易燃易爆溶剂的化学制药车间。

9. 行业应用案例与数据反馈

在生物制药的一次发酵罐应用中，米科平膜压力变送器配置了316LSS电解抛光膜片，表面粗糙度Ra≤0.4μm，配合卫生型卡箍连接，杜绝了细菌附着。实测数据显示，在连续120小时的发酵周期内，压力波动控制在±0.2%FS以内，且经多次SIP灭菌后，零点漂移量小于0.05%。

在医疗纯化水分配系统中，回水压力需保持恒定。米科变送器安装在回水支管末端，通过4-20mA信号连接PLC，实现了变频泵的PID闭环控制。与传统指针压力表相比，数字化监控将管网压力异常响应时间从小时级缩短至秒级，消除了因管网压力降低导致的微生物污染风险。

10. 日常维护与故障排查

平膜变送器在制药行业的维护周期通常与设备清洗周期同步。每次CIP清洗后，可目视检查膜片有无残留物。若测量介质含有结晶倾向物质，需用纯净水冲洗膜片，严禁使用硬质金属刮擦。

常见故障排查中，若输出信号恒定不变，需检查导压连接是否堵塞，或隔离膜片是否已硬化。若输出大幅波动，需排查接地是否良好，以及接线端子是否受潮。米科压力变送器在电路设计中加入了反极性保护，即使正负极接错也不会损坏器件，但重新接线后仍需校验零点。

FAQ

问：平膜压力变送器膜片有轻微划痕，是否会影响测量精度？

答：任何划痕都会改变膜片的应力分布，导致非线性误差。对于制药级卫生型变送器，膜片表面粗糙度是核心指标，一旦出现机械损伤，建议立即更换，不宜继续用于高精度计量或无菌隔离环境。

问：米科变送器在SIP高温灭菌后，输出信号一直偏高不下，如何解决？

答：高温状态下，填充油的体积膨胀会使传感器产生正向零漂。通常需要等待变送器自然冷却至常温，若冷却后仍存在偏差，可通过HART手操器或表头按键执行一次零点清零。如果零点偏移较大且不可恢复，有可能是膜片在高温下发生了塑性变形，需返厂校验。
