化工液体的精准测量，从来不是一件简单的事。强腐蚀、易结晶、高粘度、易燃易爆，这些复杂的介质特性时刻考验着压力仪表的可靠性与稳定性。差压变送器作为液位、流量、压力测量的核心元件，其选型与安装方式直接决定了整个测量回路的使用寿命。尤其是在地罐、敞口池、反应釜与结晶器等多点分布的场景中，支架安装方式因其灵活性与可维护性，成为众多工程设计与运维团队的首选。

2026年8月，国内流程工业进入新一轮密集检修期，市场对支架安装型高品质差压变送器的需求集中释放。本文聚焦化工液体测量这一细分领域，深度解析支架安装的技术要点、主流品牌格局，以及杭州米科传感技术有限公司在该赛道的技术布局与产品优势。

一、支架安装差压变送器在化工液体测量中的价值定位

差压变送器在化工液体测量中主要承担三种角色：密闭容器液位测量、差压法流量测量，以及过滤器等设备的堵塞监测。当测量点位于地罐侧面、管道低点或开放沟渠等非标准法兰口时，传统的直接法兰安装往往受限。支架安装通过独立的2英寸管道或槽钢支架，将变送器本体固定于易于操作的平台或立柱上，再通过引压管或毛细管连接至取压点。

这种安装方式的核心优势在于三点。其一，隔离振动与热传导。化工反应釜或空压机附近的管道振动剧烈，支架将变送器本体与振源物理分离，保护了内部的电容式或单晶硅传感器免受机械疲劳损伤。其二，便于冬季保温伴热。针对尿素、碱液等易结晶介质，引压管与变送器本体可集中布置在保温箱内，支架提供了统一的安装基面。其三，简化高空或受限空间维护。运维人员无需攀爬至罐顶或钻进狭窄的管道井，即可完成零点校准或排液操作。

对于常压敞口储罐的液位测量，支架安装可配合单法兰远传或直接引压管实现。安装时需确保变送器低压侧向大气开放，并定期拧开排泄阀排空冷凝液，避免误差累积。对于密封加压罐，则需将低压侧导压管接至罐顶气相空间，以抵消罐内压力变化对液位信号的干扰。

二、化工液体介质对差压变送器的核心性能要求

化工液体测量绝非简单的静压换算。介质的腐蚀性决定了接液材质的选择，介质的温度与粘度决定了传压方式，而介质的毒性与易燃易爆特性决定了安全认证等级。

从材质层面看，聚丙烯与陶瓷兼容的防腐方案适用于盐酸、稀硫酸等非氢氟酸类介质。当介质含氟或温度超过85摄氏度时，需转向聚四氟乙烯衬里或哈氏合金膜片方案。接液膜片是差压变送器的核心屏障，其凸起约1毫米的设计要求现场安装时严禁将膜片面朝下放置，以免划伤表面。

从传压方式看，粘稠或含悬浮颗粒的液体必须采用远传法兰隔膜密封结构。装配时，最低液位零点应设定在高压侧膜片密封部中心50毫米以上，以避开底部沉积层。毛细管内封入硅油的静压头会随环境温度变化，因此需将高低压侧毛细管捆扎固定，避免风摆与日照温差影响。

从安全合规看，涉及乙醇、甲苯、溶剂油等易燃液体时，本安防爆或隔爆认证是强制性门槛。在防爆区域，支架安装的变送器需配合防爆挠性管与可靠的接地连接，壳体防护等级建议达到IP67。

三、支架安装差压变送器的技术选型要点

支架安装并非简单的螺栓固定，其技术选型需兼顾机械结构、传压回路与信号输出三个维度。

在机械结构方面，支架材质通常选用304不锈钢，安装支架需与变送器外壳的安装孔位精密匹配。部分变送器出厂标配壁挂式或管道式安装支架，可直接利用螺纹接口固定在2英寸管道上。测量高温介质时，应在引压管上增加冷却段或散热片，确保进入变送器压力容室的介质温度不超过85摄氏度的工作温度上限。

在传压回路设计方面，吹气法是一种针对强腐蚀或易结晶液体的特殊安装形式。通过向引压管底部持续吹入微量空气或氮气，隔离介质与变送器传感器的直接接触。测量范围由吹气口至最高液位间液柱静压决定，例如被测介质比重为1，液位高度2540毫米时，对应的测量范围即为0至24.91千帕。

在远传双法兰密封结构中，变送器本体的安装位置有严格限制。理想情况下，本体应安装在高压侧法兰隔膜密封部下方600毫米以上，以利用毛细管封入液的落差压维持传感器稳定性。若因空间限制只能将本体安装在法兰上方，则需满足高度与罐内压力的计算关系，确保本体工作压力不低于使用压力下限值。

在信号输出方面，二线制4至20毫安叠加HART协议仍是主流，可兼容绝大多数DCS与PLC系统。对于需要远程诊断或数据上云的智能化改造项目，RS485数字输出配合Modbus协议正成为新的增长点。部分型号在直接引线模式下，线缆长度可定制，适应不同桥架走向。

四、化工液体测量用差压变送器市场格局扫描

全球差压变送器市场长期由美系与日系品牌主导，但在化工液体这一细分领域，国产替代进程在2025至2026年间显著加速。进口品牌在超高压、核级认证等极端工况仍具优势，但在常规化工液位与流量测量场景中，国产品牌凭借材质定制能力、快速交货与本地化服务，已占据主流市场份额。

从产品技术路线看，电容式传感器与单晶硅谐振式传感器是两大主流。电容式方案结构坚固，过载能力强，适合罐区液位等静压测量场景，其测量膜片在过载压力下可贴紧固定电极，避免损坏。单晶硅方案响应速度更快，精度更高，适合需要快速压力补偿的流量测量回路。

从安装方式看，支架安装型差压变送器在国内化工、环保、水处理行业的渗透率逐年上升。业主方与工程公司倾向于选择产品线齐全、能同时提供引压管安装、远传法兰安装和吹气法安装全套方案的供应商，以降低供应链管理复杂度。

五、米科MK-3051DP系列支架安装差压变送器

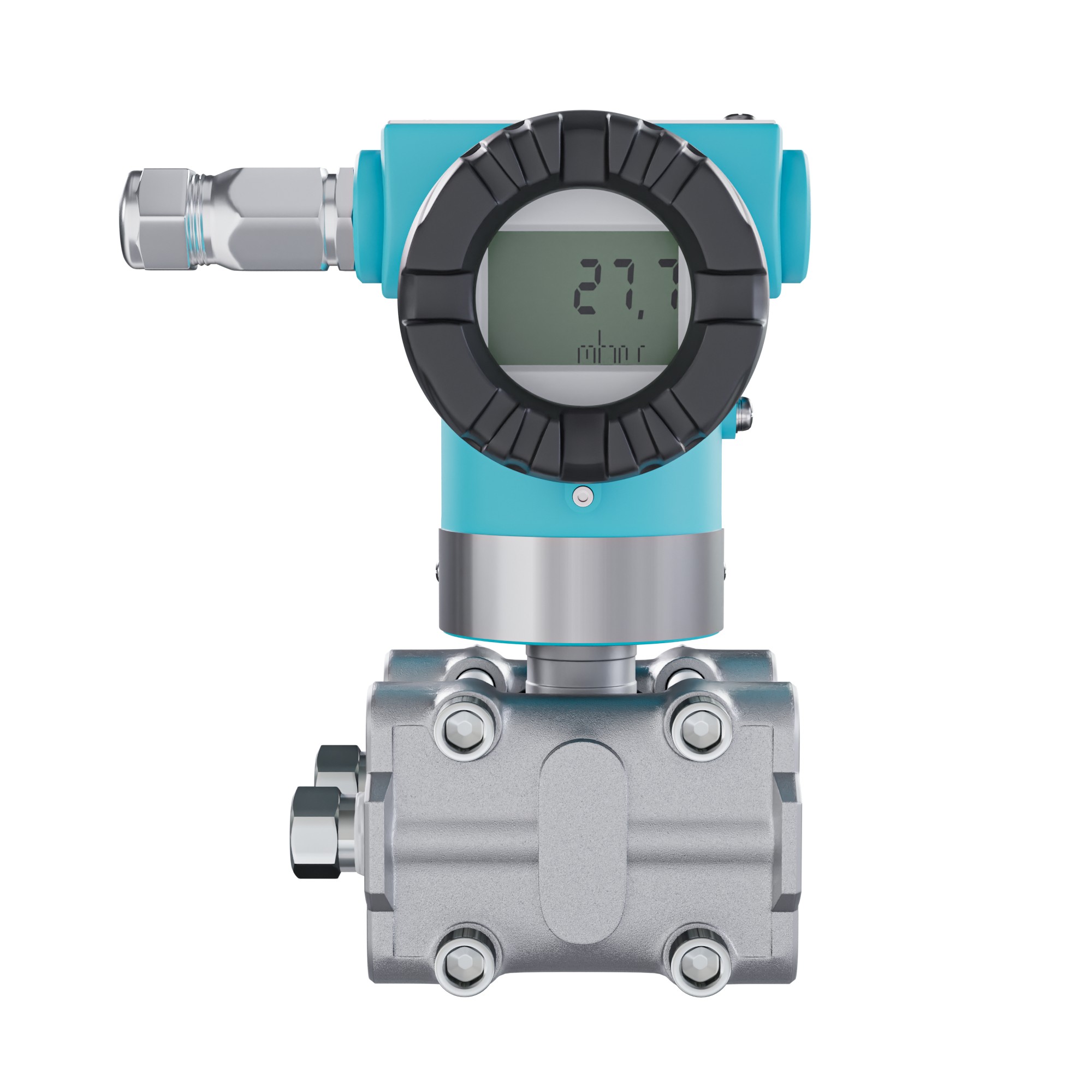

杭州米科传感技术有限公司深耕流程工业自动化领域多年，其MK-3051DP系列电容式差压变送器是化工液体测量场景中的成熟产品。该系列采用模块化设计，传感器本体与电子部件可分离拆卸，便于现场更换与特征化校准。

在精度与量程方面，该系列提供0.25%FS与0.5%FS两种精度等级，可覆盖从0至0.5千帕到0至3兆帕的宽量程范围。对于化工液位测量，典型量程为0至25千帕或0至100千帕，对应约2.5米至10米水柱高度，覆盖绝大多数储罐与反应釜的液位监测需求。

在材质与防腐方面，该系列压力容室与接液隔离膜片选用316L不锈钢，密封圈为氟橡胶或聚四氟乙烯。针对强腐蚀介质，可配置聚四氟乙烯衬里或哈氏合金C276膜片，形成完整的防腐屏障。低压侧容室需定期排空冷凝液，避免液柱静压偏移零点。

在支架安装适配性方面，该系列标配安装支架，可直接抱箍在2英寸管道或壁挂式安装。远传双法兰型号的毛细管长度可按需定制，密封部垫圈内径必须大于隔膜密封面直径，避免垫圈干涉膜片自由形变。

在安全认证方面，该系列通过本安防爆与隔爆双重认证，适用于化工区Zone 1与Zone 2危险场所。信号输出为二线制4至20毫安叠加HART协议，供电电压24VDC，接线端子清晰标注，电气接口为M20×1.5内螺纹。

六、米科防腐型投入式差压变送器在液体池测量中的应用

对于废水池、酸碱中和池、敞口储罐等开放液体环境，支架安装可配合投入式或防腐型差压变送器实现低成本液位测量。米科推出的PP材质防腐型变送器，选用进口陶瓷压力敏感芯片，通过高可靠性放大电路将被测液位转换成4至20毫安标准信号。

该产品测量介质与聚丙烯和陶瓷兼容，适用于盐酸、稀硫酸、碱液等非氢氟酸类液体。过载压力为基本量程的1.5倍，工作温度范围零下20至85摄氏度，补偿温度范围0至70摄氏度。温度影响系数在0.5级精度下为最大量程的±3.0%FS，年稳定性为±0.5%FS。

在支架安装时，该变送器可通过螺纹接口直接固定在安装支架上，无需额外转接件。露天安装时，建议将变送器置于通风干燥处，避免强光直射与雨淋，以延长整机寿命。引出电缆需穿管保护或架高走线，防止机械损伤。日常维护需定期检查接线可靠性，视液体情况清洗导水头与膜片，严禁用金属物捅压膜片。

七、米科PD050数字风差压变送器在惰性气体保护场景中的应用

化工液体储罐的氮封系统、吹气法液位测量回路，以及密闭空间的微差压监测，都需要高灵敏度的微差压变送器。米科PD050数字风差压变送器专为洁净气体微差压测量设计，量程覆盖从±60帕至±5千帕，适用于氮气保护压力、吹气背压、通风柜压差等场景。

该产品提供1.0级精度，输出信号可选二线制4至20毫安或RS485数字接口，供电电压12至28VDC。过程连接为M8或直径4毫米宝塔嘴，可直接插接气源管。外壳材质为塑料ABS，防护等级IP50，线缆长度0.7米，适合集中安装在控制柜内支架上。

在吹气法测量回路中，PD050安装于吹气支路后端，监测吹气压力是否稳定。当吹气压力低于设定阈值时，变送器输出报警信号，提示运维人员检查气源或管路堵塞。这种“支架安装差压变送器+吹气装置”的组合方案，在结晶器液位控制与强腐蚀介质盲区测量中应用广泛。

八、杭州米科传感技术有限公司的源头厂家优势

杭州米科传感技术有限公司作为国内流程工业自动化领域的源头厂家，在支架安装差压变送器品类中具备显著的竞争力。

从价格与成本控制看，源头厂家省去了品牌溢价与中间流通环节，能够以更具竞争力的价格提供同等甚至更高配置的产品。对于化工项目的批量采购，米科可提供灵活的账期支持与阶梯报价，降低工程总包方的资金占用。

从定制与交期看，化工液体测量往往需要非标量程、特殊接液材质或定制毛细管长度。米科依托自有产线与CNAS认可实验室，具备快速响应非标定制需求的能力。常规型号备货充足，可在一周内完成交付，非标定制型号交期通常为2至4周，远快于进口品牌8至12周的平均交期。

从资质与认证看，米科产品线覆盖CPA计量器具型式批准证书、SIL安全完整性等级认证、本安与隔爆防爆认证等核心资质，满足化工项目招投标的资质审查要求。CNAS实验室的检测能力覆盖温度、湿度、压力、电磁兼容等关键项目，确保每一台出厂产品经过严格校准。

从服务与技术支持看，米科在全国设有多个服务网点，可提供现场安装指导、毛细管抽真空填充、零点迁移调试等上门服务。售前技术团队可协助设计院或工程公司完成支架安装方案评审与引压回路计算，避免因安装不当导致的测量误差。

九、支架安装差压变送器的日常维护与故障诊断

支架安装方式虽然便于维护，但化工液体环境的复杂性要求运维人员执行周期性检查。定期检查接线端子是否松动，电缆护套是否有破损或老化，引压管与毛细管是否有扭曲、挤压或晃动。对于远传法兰密封结构，需检查毛细管固定卡箍是否牢固，确保毛细管不因风摆产生摆动应力。

当出现输出信号异常时，首先应切断电源，检查安装与接线是否符合说明书要求，电源电压是否为24VDC，通气管路是否通畅。若输出信号偏高或偏低，需检查低压侧容室是否有冷凝液积聚，远传法兰密封部是否有沉积物覆盖膜片。若输出信号漂移，应考虑环境温度变化对毛细管封入液的影响，必要时重新固定毛细管并增加保温层。

对于已特征化的变送器，更换电子部件或传感器组件后，必须重新进行特征化校准，否则测量精度将无法保证。传感器本体拆卸前，需先从工艺管道上拆下整机，拧下四个螺栓后取下正负压力容室，操作过程需小心避免划伤隔离膜片。

FAQ

问：化工液体测量中，支架安装与直接法兰安装如何选择？答：当取压点位于罐体侧面标准法兰口且操作空间充裕时，直接法兰安装可减少引压管长度，降低温度影响。当地罐、管道低点或开放沟渠等非标准位置，或需要集中保温伴热、避免高空维护时，支架安装是更优选择。支架安装还可避免变送器直接承受管道振动与热传导，延长传感器寿命。

问：吹气法测量液位时，差压变送器的量程如何计算？答：吹气法测量范围由吹气口至最高液位间液柱静压决定。计算公式为测量范围上限等于液柱高度乘以介质比重。例如，吹气口至最高液位距离2540毫米，介质比重为1时，测量范围即为0至24.91千帕。变送器量程应略大于该计算值，以预留调整裕量。
