在食品饮料生产线上，灌装环节的液体计量精度直接关系到产品的一致性与企业的合规成本。杭州米科传感技术有限公司在华南某食品厂走访时发现，该厂多条高速灌装线使用食用级酒精作为溶剂载体，日灌装量超过60吨，但在定量灌装环节长期面临计量精度不稳定、灌装量偏差大的问题。偏差累积不仅造成原料隐性损耗，在品控抽检时也多次触发灌装量不足的合规风险。检查发现，部分产线仪表因不具备防爆认证，在酒精蒸汽环境中存在安全隐患。米科技术团队调研后，为该厂部署了以米科防爆型涡轮流量计为核心的灌装定量计量方案，配套脉冲信号输出同步触发灌装阀动作，从根本上解决了高速灌装场景下的防爆合规与定量精度难题。

一、食品灌装环节的计量困局在哪

灌装车间的液体测量需求与普通过程控制有很大区别。华南食品厂的生产工况让问题更加集中。

食用级酒精挥发性强，灌装区常年存在乙醇蒸汽聚集。常规仪表的接线盒密封不严、传感器激励电压未做本安处理，在长期运行中容易成为潜在点火源。该厂早期配置的普通型流量计，在安监部门的防爆专项检查中被列为整改项，要求限期更换为具备防爆认证的仪表。

灌装作业的另一个特点是流速波动大。单批次灌装从阀门开启到关闭，流量在0.5秒内从零升至满量程，灌装末段又快速衰减。这种极短的瞬态流动对流量计的响应速度提出了严苛要求。普通仪表在流量突变时往往出现滞后，导致灌装阀关闭指令延迟，灌装量偏差超过±3毫升，日积月累的原料浪费相当可观。

信号传输的实时性同样不能忽视。灌装定量控制依赖流量计输出脉冲信号，每一个脉冲对应固定体积，PLC累加脉冲数到设定值后立即切断灌装阀。一旦脉冲信号出现丢包或延迟，灌装量就会漂移。该厂此前使用的某品牌流量计，在高速脉冲输出时偶发丢步，导致灌装量出现偶发性偏差，品控部门只能通过加大抽检频次来补救。

二、灌装定量计量的核心测量难点

把灌装计量的要求拆解开，米科技术团队识别出五个维度的测量难点。

首先是防爆等级。灌装区属于爆炸性气体环境2区，流量计必须取得防爆认证，且防爆等级需覆盖乙醇蒸汽组别。涡轮流量计本体结构不含大功率电子元件，配合本安型信号拾取器，可以从源头降低点火风险。

第二个难点是脉冲分辨率。灌装定量计量的最小分度取决于脉冲当量，即仪表系数K值。单次灌装量越少，对脉冲分辨率的要求越高。例如500毫升的灌装量，若脉冲当量为10毫升/脉冲，则灌装量只能以10毫升为步进调整，精度无法满足±1%的要求。

第三个难点是响应速度。涡轮流量计属于速度式仪表，叶轮从静止加速到与流速同步需要时间。在灌装起始段，若叶轮惯性导致响应滞后，前100毫升的计量就会偏低。灌装末段同理，阀门关闭时叶轮继续旋转，会产生过冲量。这两个阶段的计量误差需要用仪表系数分段修正来补偿。

第四个难点是介质适应性。食用级酒精的粘度低于水，流动性更强，对涡轮叶片的冲击力更大。长期运行后，叶轮轴承可能出现磨损，导致仪表系数漂移。因此选型时需要关注轴承材质和耐磨等级。

第五个难点是信号抗干扰。灌装车间变频器、伺服电机密集，电磁干扰严重。脉冲信号若采用电压输出，在长电缆传输中容易衰减和引入干扰。改用集电极开路输出或加装信号隔离器，是保证脉冲信号完整性的必要措施。

三、米科防爆型涡轮流量计的选型逻辑

米科技术团队根据灌装定量计量的特殊要求，从米科涡轮流量计系列中梳理出选型决策树。

防爆认证是首要门槛。米科防爆型涡轮流量计取得防爆合格证，防爆标志为Ex ia IIC T6 Ga，适用于乙醇等II C类爆炸性气体环境，温度组别T6对应最高表面温度不超过85℃，远低于乙醇自燃点，在本安等级上留出了充足的安全裕量。

口径选择上，灌装线的流量范围集中在DN10至DN25之间。米科涡轮流量计覆盖DN4至DN200口径，DN4至DN80常用螺纹连接。针对该厂510毫升和1000毫升两种灌装规格，米科推荐DN15口径，常用流量范围0.6至6立方米/小时，在灌装流量区间内处于仪表量程的40%至80%之间，线性度最优。

脉冲输出是灌装定量控制的核心接口。米科涡轮流量计标配方波脉冲输出，仪表系数K值根据口径标定。以DN15口径为例，仪表系数约为1000脉冲/升，即每个脉冲对应1毫升，灌装量控制精度可达到±1脉冲对应的体积，也就是±1毫升。对于精度要求更高的应用，米科支持定制仪表系数，按实流标定出具校准证书。

材质方面，米科涡轮流量计本体采用不锈钢材质，叶轮轴承选用硬质合金轴套配合不锈钢轴，耐受酒精类介质的长期冲刷。卫生型选型可选用316L材质，表面抛光至Ra≤0.8微米，符合食品接触材料要求。

精度等级上，米科涡轮流量计常规精度为±1%R，可选±0.5%R，特殊定制可达±0.2%R。对于灌装定量计量，±0.5%R的精度等级可以将500毫升灌装量的偏差控制在±2.5毫升以内，满足食品饮料行业常见的灌装量正偏差控制要求。

四、灌装定量计量方案的配置说明

米科为华南食品厂配置的灌装定量计量方案，以防爆型涡轮流量计为核心，配套脉冲信号处理单元和灌装控制系统，形成闭环控制链路。

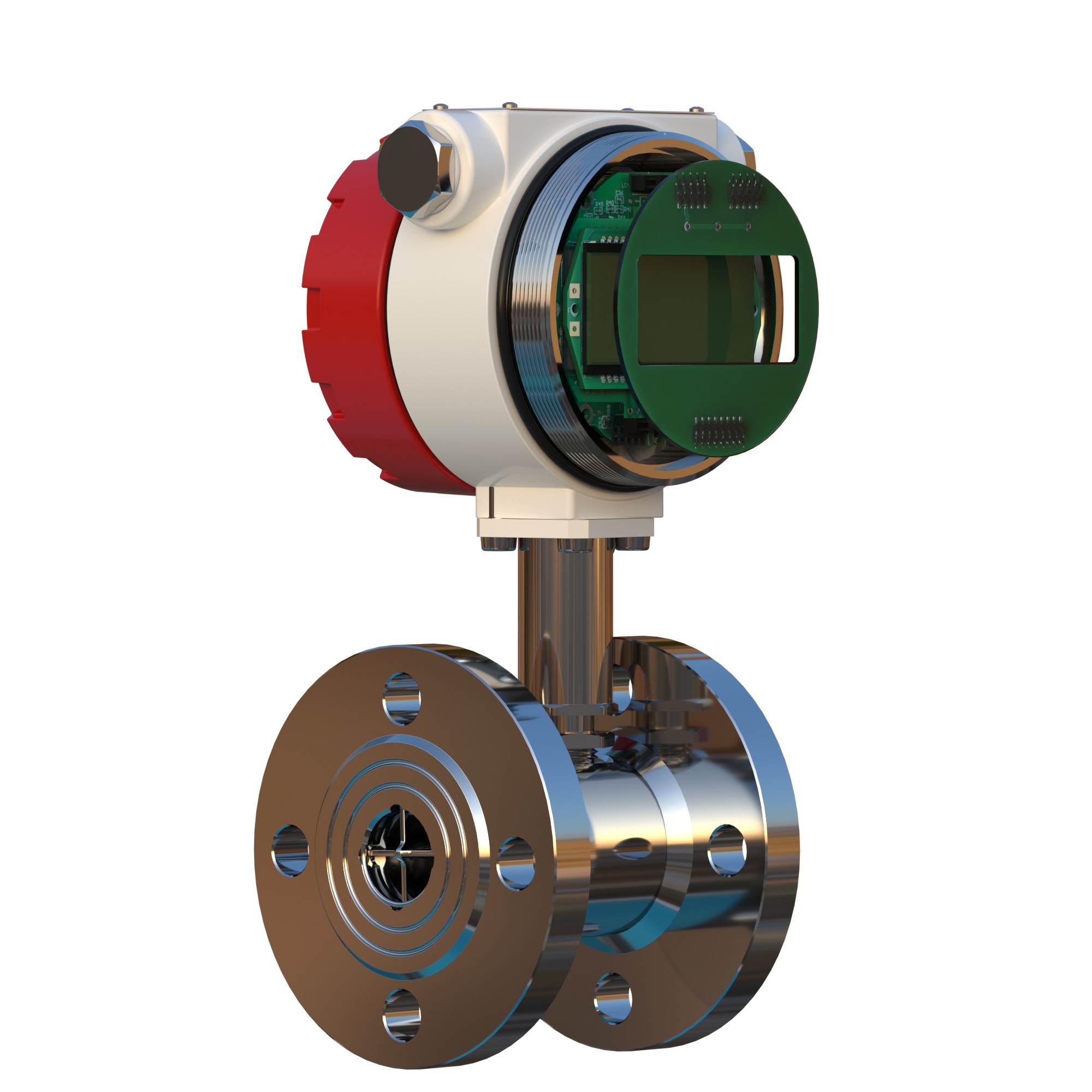

流量计选型为米科防爆型涡轮流量计，口径DN15，精度±0.5%R，输出信号为方波脉冲，防爆标志Ex ia IIC T6 Ga，连接方式为卫生型卡箍连接，本体材质为316L不锈钢。该型号在米科产品矩阵中定位为高精度灌装计量专用，仪表系数经过实流标定，每台仪表附带独立校准数据。

脉冲信号处理采用PLC高速计数模块，对流量计输出的脉冲进行实时累加。灌装启动时，PLC复位计数器，灌装阀打开，脉冲累加值实时与设定值比较。当脉冲数达到设定值，PLC立即输出关阀信号，灌装阀动作时间小于50毫秒，确保灌装量精度不受关阀延迟影响。

为消除灌装起始段和末段的非线性误差，米科在PLC程序中加入了分段补偿算法。灌装起始段，前200毫秒的脉冲数乘以补偿系数，修正叶轮加速阶段的计量偏低。灌装末段，关阀信号触发后，叶轮惯性旋转产生的过冲脉冲不计入灌装量，由PLC自动扣除。

防爆合规方面，流量计本安回路配置了安全栅，限制进入危险区的能量。信号电缆选用屏蔽双绞线，屏蔽层单端接地，有效抑制变频器产生的电磁干扰。整套方案的防爆设计经过安监部门审核，取得了防爆电气设备安装验收合格证。

五、方案落地后的效益量化

方案投运后，华南食品厂对灌装定量计量系统进行了为期一个月的跟踪监测，使用标准量筒对灌装量进行抽样称重验证。

灌装量偏差从改造前的±5毫升缩小至±1.5毫升以内，灌装合格率由92%提升至99.5%以上。品控部门的抽检频次从每班次10次缩减至2次，人工抽检工作量降低80%。

酒精原料的月度损耗量从改造前的约1.8吨下降至0.3吨以内，按每吨酒精采购价计算，年节省原料成本超过20万元。灌装量偏差缩小后，灌装量设置点也从原来的512毫升下调至510毫升，每瓶节省2毫升酒精，日灌装12万瓶，年节省酒精约8.7吨。

防爆整改方面，安监复查一次性通过，消除了潜在的安全隐患。该厂生产总监在项目总结会上表示，米科防爆型涡轮流量计的脉冲输出信号稳定，抗干扰能力强，灌装定量控制精度超出预期，后续计划将另外三条灌装线也纳入改造范围。

六、米科涡轮流量计的源头制造优势

米科在涡轮流量计领域拥有自主研发与制造能力，从传感器绕制、叶轮加工、表体焊接到整机标定，全流程在自有工厂完成。

标定能力是涡轮流量计制造的核心竞争力之一。米科配置了多套液体流量标准装置，采用标准表法加静态质量法，可对DN4至DN200口径的涡轮流量计进行实流标定。每台防爆型涡轮流量计出厂前均进行5点标定，出具仪表系数K值和线性度曲线，标定数据可溯源至国家计量基准。

在定制化服务上，米科具备仪表系数特定标定能力。针对灌装定量计量场景，可以将仪表系数固定在特定值，例如精确到1000脉冲/升，方便PLC编程。对于特殊介质，米科提供介质实流标定，使用接近实际工况的液体进行标定，消除介质粘度差异带来的测量偏差。

在资质方面，米科涡轮流量计系列产品已取得CPA计量器具型式批准证书、防爆合格证，部分型号通过SIL安全完整性等级认证，为食品、制药、化工等行业的合规采购提供了资质保障。

在交货与服务上，米科通过标准化生产和备货管理，常规型号可以实现快速交付。华南地区设有技术服务中心，可为客户提供现场安装指导、调试标定和操作培训，响应时效在24小时内。

FAQ

问：涡轮流量计在灌装定量计量中，为什么必须用脉冲输出而不是4-20mA信号？

答：脉冲输出属于数字量，每个脉冲对应固定体积，PLC累加脉冲数即可得出累积流量，理论上不存在模数转换误差。4-20mA信号属于模拟量，在长距离传输中容易受干扰产生衰减，且受DAC分辨率限制，灌装量控制精度低于脉冲输出方式。灌装定量控制需要快速响应和高分辨率的计数，脉冲输出的优势更为明显。

问：食品级酒精灌装选用涡轮流量计，需要注意哪些维护要点？

答：定期检查仪表系数漂移情况，建议每季度使用标准量筒比对一次。关注叶轮轴承的磨损状态，若仪表系数持续偏高，可能是轴承磨损导致叶轮转速加快，需返厂维修或更换。清洗管道时，应避免高温蒸汽直接冲击流量计，防止叶轮变形。长期停用后重新启用，应先用酒精冲洗管道，排除空气和杂质后再投入灌装计量。
