在工业自动化与电力监测系统中，交流电压隔离变送器承担着信号精准转换与安全隔离的关键任务。面对复杂的现场环境与多样化的系统需求，如何从技术参数层面精准选型，成为保障系统长效稳定运行的前提。作为深耕过程自动化领域的源头厂家，杭州米科传感技术有限公司（以下简称“米科”）推出的三相交流电压隔离变送器，以高隔离耐压、多信号输出模式及紧凑的工业设计，为电力监控、能源管理及设备保护提供了标准化的信号调理方案。本文将结合米科产品的实际规格，深度解析2026年交流电压隔离器选型时必须掌握的几项核心参数。

一、输入规格与测量方式：如何根据电力系统架构选型

选型的首要环节是明确被测系统的电力架构。交流电压隔离变送器的输入模式需与现场接线方式完全匹配，否则无法完成有效测量。

针对常见的低压配电与监测场景，米科提供三相四线制（3P4W）输入方式的变送器。该接线模式下，设备可接入A、B、C三相电压及中性线N，适用于存在不平衡负载且需要监测相电压的场合。产品支持从交流2V至800V的宽泛输入量程定制，可直接连接电压互感器（PT）次级或直接耦合低压信号，有效覆盖电力电网检测、电源设备监测等应用。

若现场为三相三线制（3P3W）系统，例如电动机控制中心或高压开关柜的互感器次级回路，则需选配三相三线输入类型的变送器。米科三线制变送器取消了中性线接入，通过线电压完成信号采集，同样在2V至800V的输入范围内提供定制化服务。工程师在选型时，无需担心非标电压无法匹配，米科的量程定制化能力能够适配绝大多数工业现场的采集需求。在铁路信号监测与工控系统集成中，这种根据输入网络架构精准匹配的方式，显著提升了信号的抗干扰能力与测量准确性。

二、输出信号与负载匹配：优化DCS/PLC信号链的稳定性

隔离变送器的核心价值在于将危险的高压侧与低压控制系统完全电气隔断，同时输出标准化的模拟量。输出信号的类型与驱动能力直接决定了变送器与上位控制系统（如PLC、DCS、SCADA）的兼容性。

米科三相交流电压变送器提供业内通用的直流标准信号输出，包括0-5VDC、0-10VDC电压信号，以及0-20mADC、4-20mADC电流信号。在工业现场长距离传输时，电流输出模式因其抗衰减特性而成为首选。

选型时需严格核对负载阻抗参数。对于电压输出模式，米科变送器要求后端接收设备的输入阻抗不小于2KΩ，确保信号不被过度分压；对于电流输出模式，环路中的总负载阻抗必须控制在250Ω以内，以保证变送器有足够的驱动电压实现满量程输出。如果超出此范围，可能导致输出信号非线性甚至丢包。通过将隔离器的输出端与PLC模拟量模块输入端进行阻抗匹配，能够有效消除因信号链不匹配引发的控制抖动与数据跳变。

三、隔离与抗干扰能力：高压浪涌环境下的生存指标

电气隔离指标是隔离变送器区别于普通变送器的护栏级参数。在雷击频繁或大型感性负载启停剧烈的场合，隔离耐压不够的产品极易发生绝缘击穿，导致后端昂贵的采集模块烧毁。

米科系列产品的输入、输出及电源端口之间，具备高达2500VDC的电压隔离能力。更深层的防护体现在各端口的浪涌冲击耐受上：输入端可承受2000V浪涌冲击，电源端同为2000V，输出端可达500V。为了在强磁干扰的恶劣工况下保持信号纯净度，选型建议应尽量缩短输入输出信号走线并采用屏蔽电缆。米科产品自身的外壳采用ABS阻燃材料，安装间隔保持在5mm以上，其紧凑的M型外壳（宽度仅25mm）不仅节省机柜空间，也便于通过密集的35mm标准导轨安装实现高密度集成。

四、精度等级与温漂控制：厘清0.5级变送器的真实价值

计量的准确性由精度等级决定，而环境适应性则由温度漂移系数体现。在电力能源计量考核或精密设备故障诊断时，0.5级精度的意义不容忽视。

米科三相交流电压变送器标称精度为0.5级，这意味着在全量程范围内，其固有误差被严格控制在流水线校准阈值内。当环境温度随设备运行或季节发生剧烈波动时，温漂系数是评估仪表稳定性的隐蔽标尺。米科产品的温漂系数控制在≤300ppm/℃。举例来说，若环境温度在装机初期与满载运行后存在一定温差，常规仪表可能出现偏差，而低温度系数的设计则可显著抑制这种因温度变化产生的测量漂移。产品工作温度覆盖-10℃至+60℃，湿度范围30%至80%，在南方夏季高温高湿的开关柜环境中，残余水分与热积累不会轻易导致内部电路电性能下降或凝露短路。

五、辅助电源的灵活配置：交直流混合柜内的兼容之道

控制柜内的辅助电源种类繁多，隔离变送器对供电电源的适应性决定了现场布线的复杂度。传统仪表可能仅支持单一220VAC电源，一旦遇到低压直流屏供电系统，就需要额外加装开关电源模块。

米科变送器在供电方案上提供了极高的选择自由度，可选配+12VDC、+15VDC、+24VDC低压直流电源，也可直接选配220VAC/DC通用电源输入。在直流供电时，产品静态功耗低于0.5W，额定功耗也仅有1.5W，属于低功耗绿色仪表范畴，适合太阳能供电或蓄电池后备供电的远程终端单元（RTU）站点。接线时需要注意不同电源下的端子差异，直流供电时11号端子为电源地，且输出12号端子与11号端子公共接地；220V供电接线略有不同，但原理上通过与输出地连通的公共端依然可方便地接入电流环路。低功耗设计在降低机柜发热量的同时，也减少了因高温引发的外壳热变形风险，外壳极限耐受温度为+85℃，在合理安装距离下不会影响散热。

六、产品尺寸与安装规范：M型外壳在密集集成中的实战优势

现代自动化机柜对于空间利用率的追求近乎苛刻。传统的插拔式或大体积变送器显然已经无法满足高密度集成的需求。

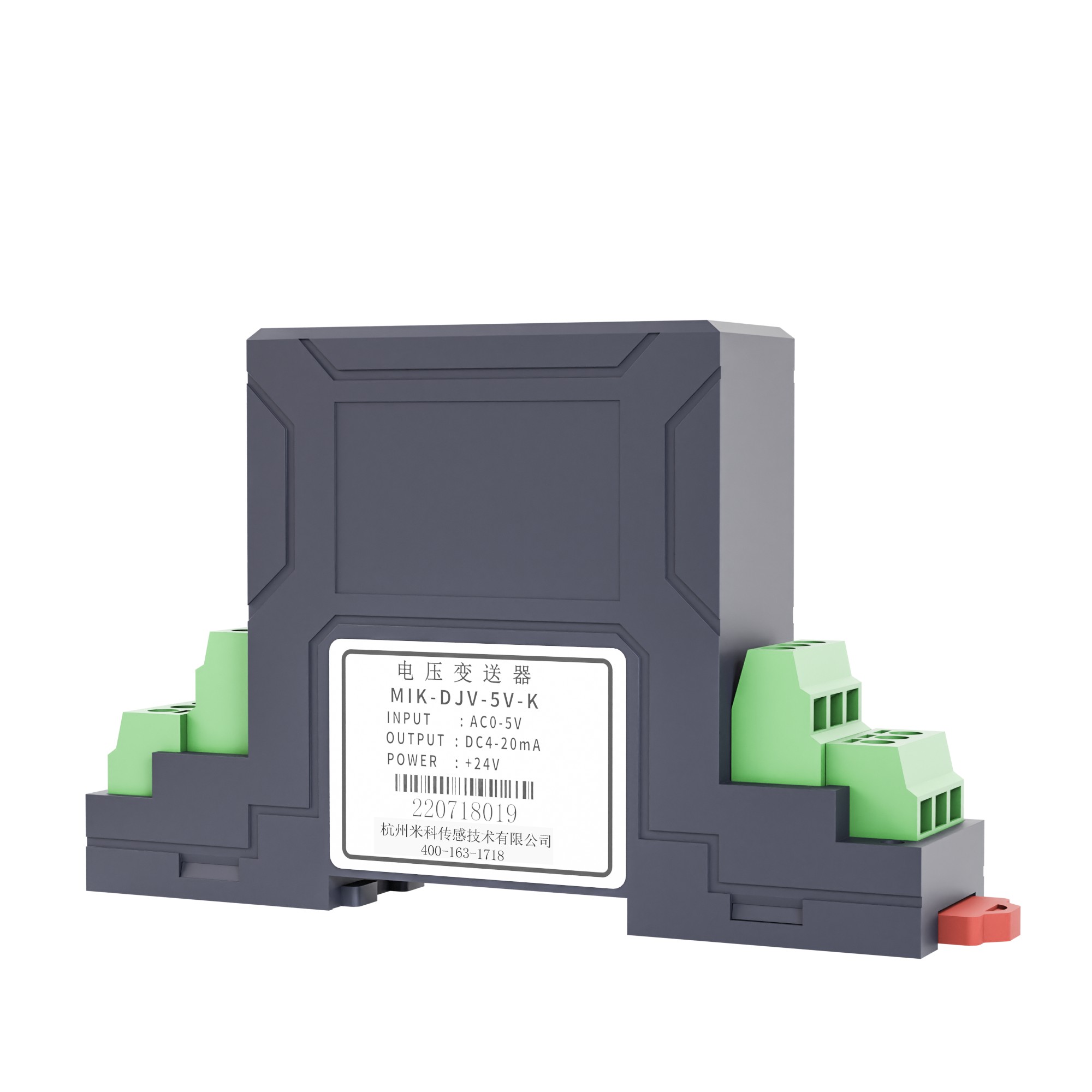

米科三相电压隔离变送器采用统一的M型外壳规格，长度116mm，宽度仅25mm，高度87mm。25mm的超薄宽度意味着在标准DIN35导轨上，每米理论上可以紧密排列约40台设备。在进行多回路电压采集改造时，这种纤细的身材能够在不更换大柜体的前提下，完成回路的一揽子扩充。安装方式为标准35mm导轨卡装，无需螺丝固定，抗震且维护更换时拆卸极为方便。需要注意使用中，输入输出信号线建议使用屏蔽绞线单独走线，远离强电动力线缆，尽管变送器本身具备优异的电磁兼容性，但物理规范上的隔离仍是保证系统最终精度的基本功。

七、源头厂家的选型附加价值：当参数趋同时，为什么选择米科

在隔离器参数已经高度标准化的今天，选型决策逐渐从单一产品参数比对，延伸至厂家的定制响应、品控体系与交付周期。作为直接参与从贴片焊接、精密校准到老化测试全流程的源头品牌，米科展现出工程型厂商的技术纵深。

米科具备独立的产品开发与全过程质量检测能力，产品不仅通过了RoHS环保认证与CE安全认证，更依据ISO9001质量管理体系运行。这意味着每一台出厂的电压变送器，都经历了从计量溯源、耐压测试到老化筛选的标准化质检流程。非标量程的快速定制能力，对于改造项目中的淘汰机型替代尤为关键，用户无需改变系统原有的互感器变比，米科即可根据现场实际电压范围完成一对一量程标定。产品还享受源头厂家的即时技术支持与完善售后三包服务，并且仪表本身设计有防雷电路保护，当输入端馈线暴露于室外恶劣环境时，只需在加装外部重合防雷器即可形成纵深防护。从长远的运维角度看，选择具有完整品控闭环与量程定制能力的厂家，等同于为后续运维降低了备件断供与信号兼容的风险。

FAQ

问：现场测量的是线电压380V，但我需要输出4-20mA信号给PLC，应选用米科哪种输入方式的变送器？

答：若现场直接接入的是三相三线制系统的线电压（如380V AC），需选用米科三相三线输入型交流电压隔离变送器，并在订购时明确输入量程为0-380V AC，输出选择4-20mADC，即可将大电压线性转换为标准电流环信号。

问：三相电压变送器在运行时，输出信号出现明显波动或跳动怎么排查？

答：首先核对变送器辅助电源是否稳定且功率足够，其次使用万用表测量PLC端电流环路阻抗是否超过250Ω。对于处于强电磁场环境的应用，还要注意输入与输出信号线必须使用屏蔽电缆并良好接地，尽可能短距走线，远离变频器输出线。
