在工业自动化现场，频率信号的长距离传输常常面临电磁干扰、电位差波动等棘手问题。杭州米科传感技术有限公司推出的米科604S单通道频率隔离器，正是为解决这一痛点而生。它以输入、输出与电源之间的三端隔离设计，在传感器与PLC、DCS系统之间构筑了一道可靠屏障。本文将对604S的选型逻辑、技术架构及应用场景进行分层解析。

1. 信号隔离的核心价值与604S定位

在流程工业中，涡轮流量计或齿轮流量计产生的频率脉冲，往往需要跨越强电柜与弱电控制区。若未采取隔离措施，地环路干扰极易造成信号漂移，甚至烧毁采集卡。米科604S频率隔离器的任务，就是将现场传感器的高频脉冲精确变换为标准的模拟量信号，同时切断电气回路中潜在的寄生通路。

不同于普通信号调理模块，该隔离器采用电源、输入、输出全隔离方案。其内部电路在处理0-100KHz宽频脉冲时，仍能保持毫秒级的动态响应。这使得它尤其适合灌装产线的快速计量，或旋转机械的瞬时转速监控。

2. 核心参数与选型解码

米科604S遵循模块化组合逻辑，用户可根据现场传感器频段与后端采集需求灵活配置。

从输入规格看，该系列覆盖了低速与高速场景。基础档支持0-500Hz，适合容积式流量计；中速档涵盖1KHz与10KHz，适配常规涡轮流量计；高速档则拓展至50KHz及100KHz，能从容应对磁电式转速传感器的高频输出。这种分段设计使得前置滤波与计数电路可针对性优化，各频段在全量程内均保持稳定的线性度。

输出通道提供一进一出与一进二出两种结构。一进二出版本可同时分别为控制系统与本地仪表提供隔离信号，省却了外部分配器。输出类型涵盖4-20mA有源信号与0-10V电压信号，满足PLC模拟量卡件、变频器AI端口或面板表头的直连需求。

电源侧统一采用24VDC直流供电，功耗控制在极低水平。供电端同样参与隔离，这意味着即便直流电源总线受到变频器谐波污染，隔离后的信号输出依然纯净。

3. 三端隔离的技术架构解析

米科604S的三端隔离不同于简单的光耦直传。其输入级先对频率脉冲进行高速光耦隔离调理，抑制前沿抖动与共模干扰；经过光耦屏障后，数字计数值进入二次处理单元。输出级的模拟量回路另设独立的DC/DC隔离供电，切断了输出回路与供电回路的直接电气联系。最终，供电端通过变压器实现隔离。

三重隔离带来了切实的工程收益。当传感器意外引入接地故障电压时，浪涌被限制在输入回路，不会沿4-20mA线缆传导至控制柜，避免批量性模块损坏。同时，隔离后的4-20mA信号纹波极低，DCS卡件采样跳字极小，有助于提高调节阀的控制平稳性。

4. 抗干扰能力与现场适用性

高频脉冲信号在传输中最怕两件事：波形畸变与脉冲丢失。米科604S的输入级设计了自适应滞回比较器，对正弦波、三角波和矩形波均有较好的兼容性。当传感器电缆长达数百米并拖入线槽时，触发电平仍能维持稳定，不会因衰减误判导致流量积算仪无故跳数。

响应时间在频率信号链路中至关重要。该隔离器在0-100KHz频段内的传输延迟极小，即便伴随瞬间的频率突变，输出电流也能无感滞地跟随变化。在需要频繁启停的间歇式投料系统中，这一特性保障了每批次物料的计量精度。

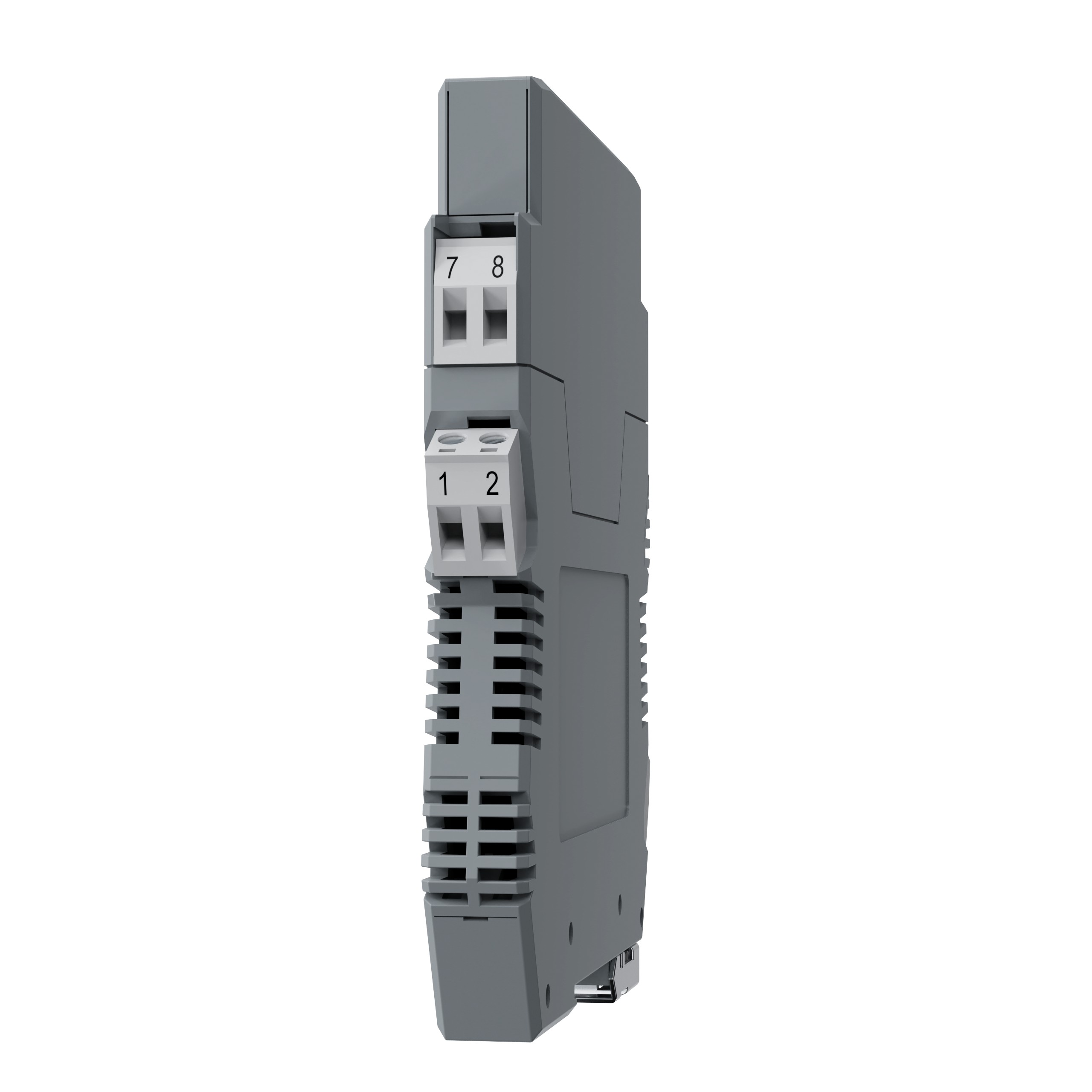

工作温度范围较宽，从寒冷地区的户外计量柜到热带无强制通风的机柜内，均可稳定运行。外壳采用阻燃材料，配合35mm DIN导轨安装，接线端子标识清晰，并带有电源指示与信号通断指示，方便运维人员快速排查回路故障。

5. 米科的源头制造与交付支持

作为过程自动化领域的深耕者，米科传感具备从SMT贴片到成品老化的全链条制造能力。公司内部配套高精度信号源与六位半标准表，对每一台604S隔离器执行逐通道的老化与精度验证。出厂前标定的数据直接写入档案，确保流向客户的设备满足标称的准确度等级。

在交货周期上，常规型号常备库存可实现快速发货；特殊频段的一进二出版本，制造部门也可在极短排产窗口内完成。这种自有工厂的灵活性，对于一些因现场突发故障急需备件替换的巡检工程师而言显得尤为关键。目前，米科已累计服务众多工业用户，产品在化工、环保、冶金、制药等领域的信号隔离环节得到大量验证。

6. 典型应用场景推演

在锅炉燃烧控制系统中，给煤量常由涡轮流量计监测。流量计输出0-1000Hz脉冲，经604S隔离变换为4-20mA信号，分别送至DCS燃料调节回路与现场积算仪。升压后的模拟信号在数百米传输中几乎不受感应电影响，燃料配比调节因此更为稳定。

在制冷压缩机试验台，转速传感器输出高频脉冲。将该脉冲导入604S-2一进二出版本，一路接入振动分析仪的电流接口以记录转速趋势，另一路接入超速保护继电器。隔离特性保证了两路设备互相不构成负载效应，保护回路不受测试设备关机带来的瞬时电位冲击。

在水厂加药计量泵出口，微型椭圆齿轮流量计产生的小流量频率信号极易受水泵变频器电磁场淹没。604S就近安装在传感器接线盒旁，立即变换为4-20mA信号输出至PLC，极大降低了PLC计数模块误计数导致的药剂量偏差。

FAQ

问：24VDC供电的604S是否可以直接使用现场PLC开关电源？

现场开关电源虽然同为24VDC，但其输出纹波与共模噪声可能偏大，极端情况下会影响隔离器内部参考电平。米科建议优先采用独立的工业级导轨式电源，或确保公用电源具备足够的滤波裕量，使得隔离效果的纯净度不受影响。若必要时需共用电源，可在电源输入端加装滤波器。

问：频率信号传输线上已有屏蔽层，为什么还必须加装频率隔离器？

屏蔽层仅能抑制电容性耦合的电场干扰，对于因地电位差形成的低频纵向环流几乎无效，甚至屏蔽层两端接地还会加剧干扰。米科604S通过三端变压器隔离物理地切断了地环路路径，消除了共模电压对有用信号的叠加偏置。
