在工业自动化现场，电流变送器承担着将难以直接测量的大电流信号转换为标准模拟量信号的关键任务。杭州米科传感技术有限公司作为深耕过程自动化领域的源头厂商，针对配电柜改造、设备不停机维护等场景推出的开口式电流变送器，因其无需断开主线即可安装的特性备受关注。在实际工程应用中，保障信号传输不失真的核心技术环节之一，便是输出负载电阻的精准计算。本文将深度解析该计算方法的底层逻辑，并结合米科产品的实际电气特性进行推演。

1. 开口式电流变送器的工作原理与结构优势

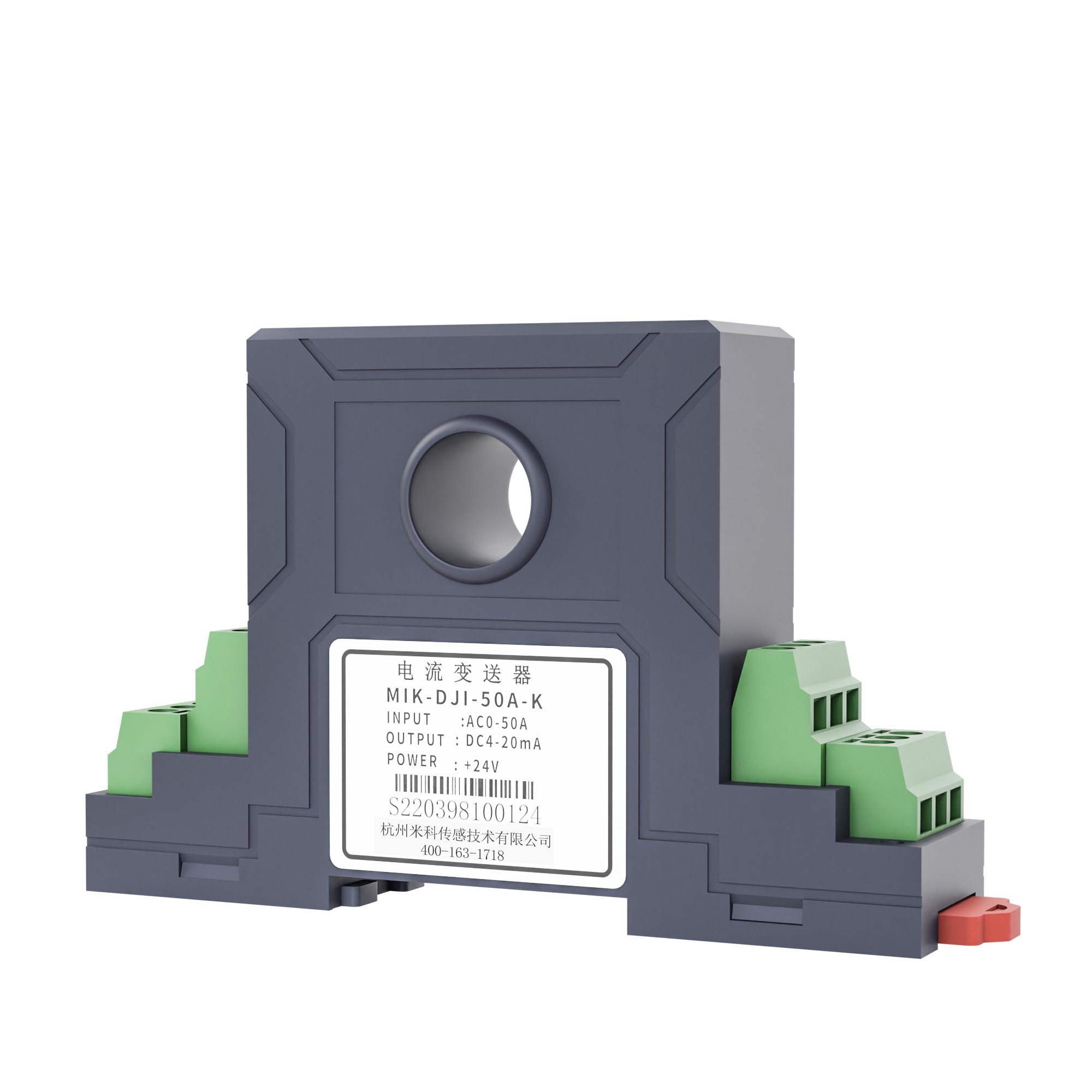

传统闭口式电流变送器在安装时必须切断一次侧电缆，这在老旧设备改造或必须连续作业的生产线上往往难以实现。开口式设计通过可开合的钳形铁芯结构，利用霍尔效应或电磁感应原理，在导体穿过互感器中心孔时直接感应出与一次侧电流成比例关系的微小电流或电压信号。经过内置电路进行调理、放大与线性化处理后，该信号被转化为标准的直流电流（通常为4-20mA）或直流电压信号输出。米科开口式电流变送器系列采用高导磁率硅钢片或坡莫合金磁芯，有效降低了气隙造成的非线性误差，使得在实际工况下，即便在较低的量程范围内，依然能保持优异的线性度与抗饱和能力。

2. 输出负载电阻的计算核心原理与误区

许多现场工程师在调试时容易忽略一个事实：电流变送器本质上是一个有源恒流源，但其恒流特性受到供电电源及内部电路压降的严格物理限制。输出负载电阻的计算不能简单套用欧姆定律的肤浅理解，必须回归到能量守恒的闭环方程中。

对于输出为4-20mA的电流变送器，其核心计算公式依据变送器外部供电电压与内部最小工作电压的差值来决定负载能力。具体的物理表达式为：最大允许负载电阻（R_max）= [供电电压（U_supply）- 变送器最小允许工作电压（U_min）] / 0.02A。这里需要重点理解的是，变送器的输出级晶体管存在一个固定的饱和压降。以米科电流变送器系列为例，其内部电路设计通常留有充足的裕量，但在无特殊说明时，可将最小工作电压保守估算为10V至12V区间。若采用现场极为普遍的24VDC开关电源供电，理论最大负载电阻值为（24V - 12V）/ 0.02A = 600Ω。

3. 上限负载与供电电压的强关联推演

为了更直观地呈现计算逻辑，我们以24VDC和36VDC两种典型供电环境进行数据推演。假设米科某款开口式电流变送器的最小工作电压为11V，当采用24VDC供电时，其最大负载能力为（24 - 11）/ 0.02 = 650Ω。这意味着在连接PLC模拟量输入模块或二次显示仪表时，所有串联设备的总输入阻抗不得超过650Ω，否则变送器将无法带动负载，导致输出电流无法达到预设的满量程20mA，产生所谓的高端截止失真。

如果现场供电电压提升至36VDC，负载能力显著扩展至（36 - 11）/ 0.02 = 1250Ω。这为长距离信号传输提供了便利，因为双绞线自身存在每米毫欧级的直流电阻，千米级别的线缆压降不容忽视。但必须严格注意，为了防止功率过大烧毁内部元器件，即便供电电压升高，实际回路最大电流也应被钳制在20mA左右，且用户不应盲目追求过高的负载电阻，需参考具体型号的数据手册来避开自热效应较大的工作区。

4. 米科无源隔离器在负载匹配中的特殊配置

除了有源输出的变送器，米科在信号隔离方案中还提供了配电或电流输入型的无源隔离器。这类产品在回路中的行为逻辑较为特殊，其输入端串联在4-20mA回路中时，自身会产生一个固定的电压降。在实际选型计算中，必须将无源隔离器的电压降一并纳入方程。例如，若回路上串联了米科一款无源4-20mA输出隔离器，其电压降约为3V，且二次仪表采样电阻为250Ω，那么变送器输出端向外看到的等效负载不仅包括了250Ω的物理电阻，还包括了无源隔离器动态吸收了3V等效电压带来的负载效应。此时计算方程应修正为：U_supply - U_min - U_drop = 0.02 * R_total。在24V供电系统下，扣除变送器自身最低电压12V和隔离器压降3V后，剩余可用于驱动线路电阻及采样电阻的电压为9V，允许的外接纯电阻负载仅为450Ω，一旦超出，系统将进入非线性区。

5. 专业制造如何保障电流传输的高精度

负载电阻计算得出合理值仅仅是第一步，确保该数值在复杂工业电网中稳定不变才是难点。米科在硬件研发中融入了一系列抗干扰设计。基于浙江制造的团体标准体系，其智能变送器的外壳多采用高强度铝合金材质，并经过防腐工艺处理，确保长期在潮湿或含有腐蚀性气体的配电柜中不会因接地不良或接触电阻增大导致负载漂移。同时，线路板及电子元器件的选材严格控制有害物质限量，符合工业级器件标准，这使得输入端与输出端的线性光耦或电磁隔离器件在长期漂移指标上表现优越。例如，相关标准规定0.1级精度变送器的长期漂移量程变化量不超过0.15%，这就意味着由内部器件的温漂引起的等效阻抗变化是微乎其微的，工程师只需专注于对外部物理电阻进行精确配比计算。

6. 如何正确匹配与选型

在实际应用中，切不可仅凭铭牌参数直接断定可以带动的最大负载。建议采取以下标准化选型流程：首先，确认后端PLC模拟量模块的输入阻抗，通常标准250Ω或500Ω；其次，记录现场供电电源的实际带载电压，而非空载电压值；再次，测量并计算信号电缆的线间总电阻；最后，在配置米科开口式电流变送器时，预留20%的负载余量以应对电网波动。如果经过验算发现负载已超过最大允许值，可以采取的规避方案包括提高供电电压至36VDC、增设带有辅助供电的信号隔离分配器，或者改用米科4-20mA转光纤传输方案以杜绝长线缆电阻带来的欧姆压降。

FAQ

问：负载电阻匹配失败，最直接导致的现象是什么？

答：最直接表现为变送器输出无法达到20mA，通常在超过某个电流值后输出停止上升，产生一个不可恢复的平顶区。如果负载过轻或供电电压异常偏高，则可能导致内部功耗过大，设备发热严重，甚至引起热保护或永久性损坏。

问：同一个变送器能同时带两台不同输入阻抗的显示仪吗？

答：可以，但必须将所有负载的电阻值相加。例如，两台显示仪各为250Ω，串联总阻值为500Ω。如果计算出的最大允许带载能力小于500Ω，则无法正常驱动。请注意，必须采用串联而非并联方式连接，且回路中只能有一个电源。
