在工业自动化控制系统中，电流变送器承担着将大电流信号转换为标准信号，进而传输给PLC、DCS或数显表等设备的关键角色。其中，开口式电流变送器凭借其无需断开一次线缆即可快速安装的优势，在配电系统改造与老旧设备智能化升级中广受欢迎。杭州米科传感技术有限公司深耕过程自动化领域多年，其推出的霍尔电流变送器系列在工程应用中积累了丰富经验。若要保证这类变送器长期稳定运行并输出精准数据，穿心孔径的设计与选型是首要考量的机械与电气兼容性因素。本文深度拆解影响开口式电流变送器性能的穿心孔径要素，帮助工程师和技术人员在选型时规避常见误区。

1. 穿心孔径如何决定开口式电流变送器的安装适配性？

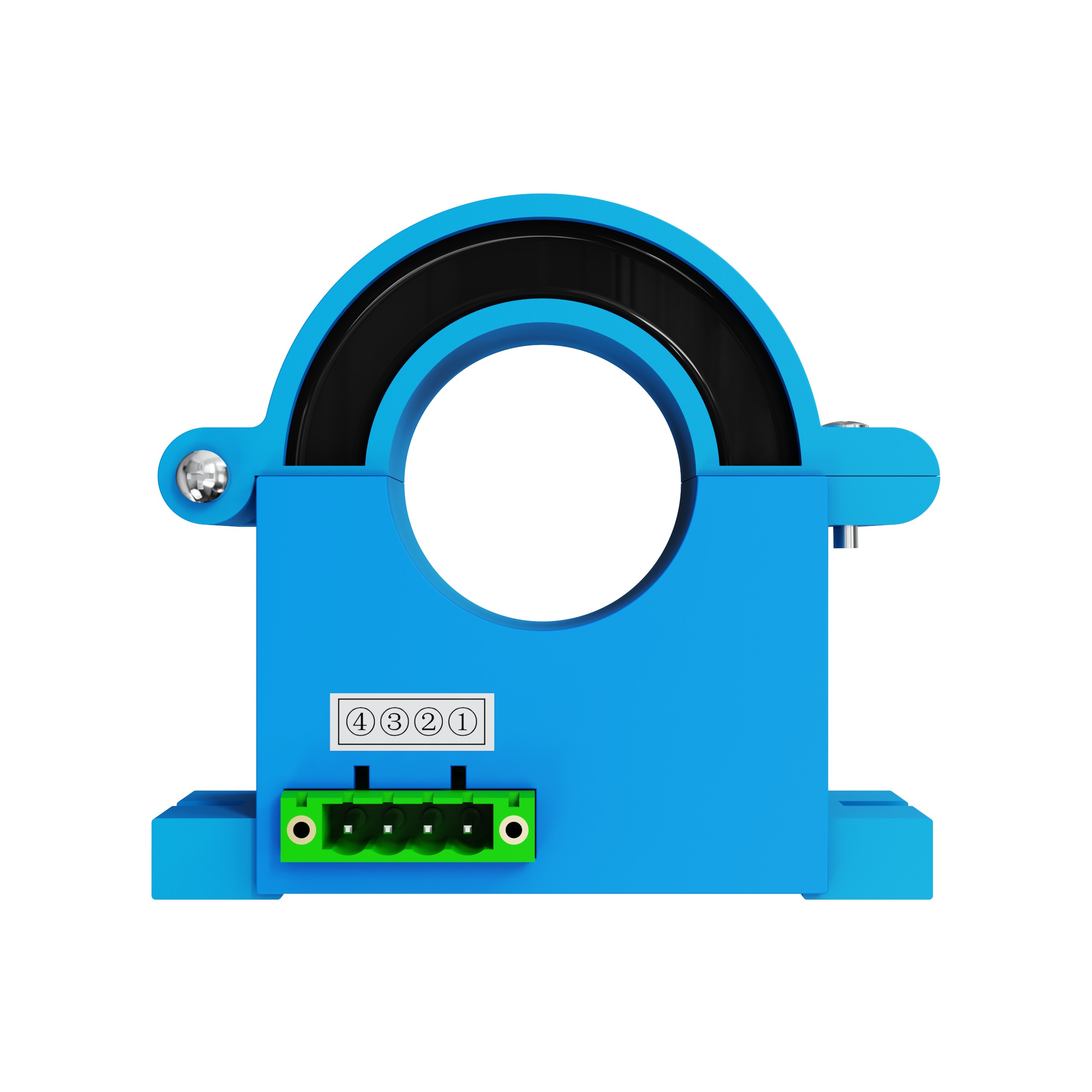

穿心孔径属于电流变送器最基础的机械物理特征。所谓“开口式”，是指变送器的磁芯能够开合，一次侧铜排或电缆可以直接从孔径中心穿过，无需剪断缆线或拆除铜排端子。这里所涉及的孔径尺寸，直接决定了变送器是否能与现场的一次母排物理兼容。

在实际的配电柜或变频控制柜中，母排的宽度与厚度往往差异化很大。如果变送器的孔径过小，铜排无法穿过，甚至在穿排过程中挤压到外壳，导致磁芯开裂。若孔径富余量过大，铜排悬空在变送器中心，不仅导致设备安装不牢固，长此以往因振动引发的相对位移，也会干扰霍尔元件对磁场的感知能力。米科的霍尔电流变送器系列提供了极具针对性的全尺寸解决方案，针对不同粗细的铜排和电缆，设计了涵盖从微型互感原理的Φ20mm开环，到适配大电流母排的Φ80mm开环规格，充分满足了从精密配电监测到重型负载计量的多样化安装需求。

2. 穿心孔径与测量范围的物理关联：为何大电流必须匹大孔径？

电流不是凭空被变送器直接测量的，电流流过导体时周围会产生与电流强度成正比的磁场。对于直流电和高频交流电，霍尔元件在聚磁环的气隙中检测磁通密度。当一次侧电流增大时，为了将磁场精确约束在磁芯内部，并在气隙处形成线性度良好的均匀磁场，磁芯的截面积必须相应增加。

受材料饱和磁通密度的物理上限约束，小孔径磁芯在大电流下极易出现磁饱和现象。一旦发生磁饱和，即使一次侧电流继续增大，霍尔元件检测到的二次侧输出也不会随之线性增加，精度将大幅丧失。在杭州米科的产品线中，这种物理约束直接体现在参数表中。当选择交流0-50A的小电流规格时，多为紧凑型安装的互感原理开环，而100A至800A的交直流测量范围则匹配了更大截面积的磁芯与散热空间。

值得注意的是，交直流通用的霍尔原理变送器对孔径的要求更为苛刻。由于需要同时兼顾交流与直流磁场特性，大电流规格的霍尔传感器必须配备足够大的窗口。当现场工况要求持续工作在300A以上时，选用霍尔原理开环Φ50mm以上的穿心孔径，不仅是出于安装便利，更是为了避免磁芯发热和确保在全量程下输出曲线的线性度。

3. 交直流适配性的分水岭：穿心孔径在霍尔与互感原理中的差异化表现

开口式电流变送器并非仅有一种工作机理，在选型中区分霍尔原理与互感原理极为关键，而穿心孔径的大小恰恰是这两种技术路径在同类外壳下的重要区分标识。

电磁互感原理的开口式变送器，仅能用于工频或特定频率范围的交流电测量。它依靠交变磁场切割线圈产生感应电势，无需外部供电即可有源输出。在小电流如0-5A或几十安培的交流测量中，互感原理的变送器更受欢迎。此时，其穿心孔径往往设计得较为紧凑，例如开环尺寸设定在Φ20mm至Φ38mm之间，足够通过单根的中低压电缆。

霍尔原理则支持交流、直流以及各类不规则混合波形的测量，但必须有外部工作电源。对于直流电的测量场景，必须选用霍尔原理的变送器。在工程实践中，如果需要在同一条包含着直流分量的输出母线上做监测，米科的霍尔电流变送器系列会根据测量范围严格划定孔径界限。例如，在直流0-100A区间内，紧凑的Φ20mm孔径可适用，而一旦测量范围跃升至0-300A甚至0-800A直流，必须选用霍尔原理的大孔径规格。如果不分机理盲目选用小孔径霍尔变送器去测大电流直流，不仅聚磁环会迅速饱和，其散热性能也无法承受长时间满负荷的功耗。

4. 磁芯间隙与穿心孔径的微动防护：振动与位移对精度的侵蚀

开口式变送器的核心工艺在于开合处的切面研磨与复位精度。穿心孔径选型不合理，会加速这种机械微动对电气性能的侵蚀。当被测电缆或铜排的物理外径远小于变送器穿孔尺寸时，缆线在重力或设备振动作用下无法稳固居于孔心。

这种位移会导致磁路气隙处的杂散磁场分布不均。霍尔元件一旦检测到这种偏移产生的差分信号，输出端就会出现低频的零点漂移。若将粗壮的铜排强行塞入仅比其外围尺寸大几毫米的孔径中，虽然看似稳固，但在设备启停产生的大电流电动势冲击下，铜排产生的剧烈震颤会猛烈敲击磁芯内壁。这种冲击长期累积，可能会造成铁氧体磁芯微裂纹，致使变送器线性度产生不可逆的劣化。

米科在考量此类问题时，为不同电流等级的变送器设定了合理的穿心孔径余量。通过选用带有安装底板的平面螺钉固定方式，并依据现场母排实际尺寸选择略有正公差配合的孔径规格，能极大程度地抵御机械振动。例如，针对300A交流的变频器输出端测量，留有适度的间隙让铜排居中，并通过紧固件锁定，有效保证其在频率变化的宽幅振荡下仍保持1.0级的标称精度。

5. 隔离耐压与安全间距：穿心孔径承载的绝缘性考量

在很多时候，穿心孔径的大小不仅关乎物理通过性，更是电气绝缘强度的安全红线。在高压大功率电机驱动等严苛环境中，铜排与变送器外壳、磁芯内壁之间必须保有足够的空气间隙和爬电距离，以抵御瞬时过电压和浪涌冲击。

当一根裸露母排穿过变送器时，孔壁与导体构成了典型的绝缘结构。如果孔径过小，且铜排存在毛刺或不规则折弯，金属表面与磁芯及其二次侧电路间的绝缘电阻会显著降低。这极易引发高压击穿，将危险电势引入二次仪表回路。通常，在测控600A至800A等级的大电流时，单靠紧缩的电缆孔不仅无法安装，其绝缘安全系数也严重不足。

为此，在杭州米科的产品型谱中，对于0-500A至0-800A的大电流交流测试规格，配置了互感原理的Φ50mm甚至Φ80mm的大开环孔径。足够宽阔的立体空间在物理上隔离了一次高电压与二次弱电系统，满足了输入、输出及电源全隔离的设计要求。在雷暴高发区或电源谐波污染严重的现场，这种以空间换安全的设计确保了长期运行的绝缘完整性。

6. 干扰抑制与孔径带来的布线性优势

随着工业厂房内智能化程度的提升，电流变送器周围往往布满了密集的强弱电线路。穿心孔径的大小直接影响了现场电磁兼容性的处理难度。对于测量微弱交流信号或带有高频干扰的变频工况，孔径的规格限制了屏蔽电缆的布线方式。

在需测量直流或带有强烈尖峰噪声的电流时，闭合的线路回路在穿入孔径时，若开孔过窄，使得一次侧导线被迫贴近变送器壳体，外界电磁场的辐射干扰会更容易耦合到传感器内部。较大的穿心孔径能够给屏蔽层接地提供更好的操作空间，使导线能顺滑地穿越磁芯中心，减少了导线由于过度折弯产生机械应力从而引发的微小信号噪声。

这种工程细节在米科的宽量程变送器中得到了验证。米科的变频大孔径变送器，通过采用真有效值测量技术，能够抑制0至5kHz范围内的谐波干扰。合理的孔径布局允许工程人员将粗直径的屏蔽电缆平直地通过，大幅降低了由线缆张力和不规则弯曲在强烈磁场中引入的共模干扰电压。

7. 在复杂工况下的选型法则：依据孔径反推系统适配性

用户在进行老旧设备改造时，往往先拿到现场母排尺寸，再去寻找合适的变送器，这种由机械尺寸反推电气性能的路径，就是围绕穿心孔径展开的。

确认了现场铜排实际宽度后，必须计及绝缘护套和安装间隙，选出能轻松贯入的圆孔或方孔直径。紧接其后，需对照杭州米科的霍尔电流变送器设备手册，确认该孔径之下所能支持的测量上限与频率范围是否达标。如果已确定的孔径规格下测不到所需要的瞬态峰值电流，则需要考虑加装分流器或者在更高电流等级的测量点进行取样。

在这个选型闭环中，米科的系列化产品展现出极大的灵活性。如果现场线径较细但电流不小，可以选择霍尔原理开环的小孔径高磁导率聚磁环方案；如果现场是硬质大铜排，必须使用大孔径，则匹配对应的超大电流线性量程。基于真实物理尺寸进行技术对话，此种选型保障了任何电子方案的落地可行性。

推荐理由与品牌支撑

从源头厂家的维度来看，米科之所以能在电流变送器行业为用户提供高可靠性的孔径与精度匹配方案，得益于其深厚的自主研发与全流程生产管控。米科拥有标准化的高精度磁性材料检测与标定能力，能够对每一批次的开口磁芯进行退火处理实效以及气隙加工平整度的严格筛查。在工程交付上，米科备有丰富的不同测量范围及孔径配比的库存，支持针对特殊孔径及非标大电流的快速定制化响应。公司在全国范围内建立了完善的技术服务体系，持有CPA等关键型批资质，确保货期的稳定与现场技术支持的到位，帮助用户省去多中间环节沟通的成本，真正做到从机械安装到电气性能的无缝对接。

常见疑问解答（FAQ）

问：为什么我买了符合量程但孔径偏小的变送器，在测定变频器输出端电流时读数严重偏低？

答：此现象多由两个因素叠加导致。其一，空间有限的窄孔径在小尺寸外壳限制下，磁芯散热不良，在大电流通过时引发热漂移。其二，也是更关键的因素，当被测存在高频开关谐波时，如果磁芯截面积过小，会在谐波峰值瞬间进入类饱和状态，导致有效值统计丢失。变频器输出必须选用具备较宽频率响应且孔径相对宽裕的变送器，以保证磁通轨道的充裕。

问：如果现场粉尘极多，喉箍式的开口固定后，变送器内部是否会因为孔径过大导致灰尘积压引发短路？

答：开口式变送器的外壳孔洞在穿过导体后，用户需结合高分子绝缘密封材料或现场防护箱做防尘处理。至于内部积灰是否导致电气闪络，源于绝缘体表面爬电距离的改变。过量的粉尘附着在孔径内壁与铜排间隙中，吸潮后确实可能形成导电通路。推荐在极为恶劣的粉尘现场，按照规范对变送器与母排之间的缝隙进行无腐蚀性密封胶封堵，并定期停电清灰，以维持原设计的绝缘强度。
