在工业流量测量中，超声波流量计的精度高度依赖于安装现场的管道条件。许多工程师在选型初期过度关注传感器本身的性能参数，却忽视了直管段这一决定测量成败的关键细节。杭州米科传感技术有限公司的技术团队在处理了近二十万用户的现场服务案例后，梳理出一套可实操的直管段确认标准，帮助您在设备采购和安装调试阶段规避系统性误差。

前直管段与后直管段的基础定义

直管段是指流量计安装位置前后需要保证的一段内壁光滑、无扰流的平直管道。前直管段的作用是消除上游弯头、阀门、三通或异径管产生的旋涡流和速度分布畸变，让流体在到达传感器时形成充分发展的稳定流态。后直管段则是为了避免下游管件引发的背压波动反向传递到测量区域。只有这两段管道长度同时得到保障，传感器发射的超声波信号才能准确捕捉到流体的真实平均流速。

标准工况下的直管段长度要求

对于常见的管段式超声波流量计，米科技术手册中明确给出了基准推荐值。当上游安装环境无明显扰流源时，前直管段长度应至少保留10倍管道公称直径，后直管段则不应少于5倍公称直径。举例来说，如果现场采用DN100口径的管段式传感器，前方需要预留至少1米的平直管段，后方需要预留0.5米。如果预算允许且安装空间充足，将前直管段延长至20倍公称直径能够显著提升高精度标定环境下的测量重复性。这一数值并非行业惯例的简单照搬，而是基于米科多口径流量标定装置的实测数据得出的工程结论。

复杂管线排布下的特殊应对方案

实际工业生产环境中，管道井或管廊的布管往往极其紧凑，理论值常常无法落地。当上游存在单个90度弯头时，前直管段需求会随弯头与测量点的相对位置变化。如果弯头与流量计处于同一水平面，流体经过弯曲路径后容易产生二次流，此时前直管段不应低于20倍公称直径。若弯头处于垂直于测量管道的平面内，流态破坏程度相对可控，15倍公称直径通常能够满足测量要求。

更为棘手的是上游串联多个弯头或存在调节阀的情况。对于双弯头不在同一平面的立体管线布局，流体在管道内会形成复杂的涡旋运动，哪怕间隔超过20倍公称直径，残存的旋涡仍可能造成1%以上的测量偏差。这时候单纯增加直管段长度的边际收益很低，更经济的做法是在前直管段入口处加装流动调整器。流动调整器通过多孔板或管束结构强行分割并重组流场，能够将有效直管段需求压缩至5倍公称直径以内。米科在为用户提供高粘度介质或大口径管道选型服务时，通常会将流动调整器作为标准配套方案前置推荐，避免安装调试阶段陷入改管僵局。

管段式与外夹式超声波流量计的区别对待

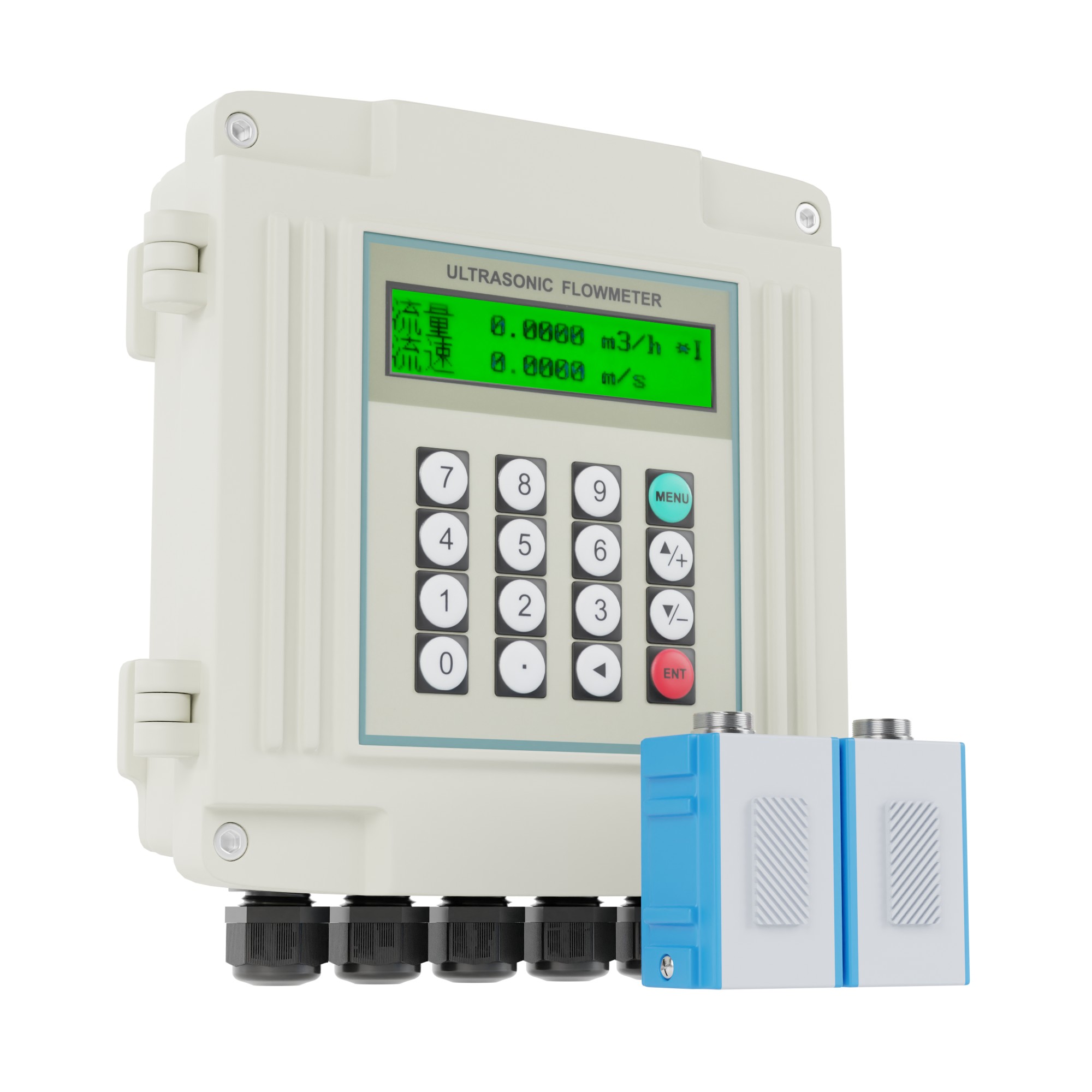

确认直管段要求时，不能忽略传感器安装方式带来的差异。管段式超声波流量计因为自带一段经过精密加工的测量管，传感器探头与管壁呈固定夹角，管壁表面的微小缺陷已经被工艺消除，所以它对上下游直管段的要求相对刚性，必须严格按照上述标准施工。外夹式超声波流量计的探头直接耦合在原有工艺管道外壁上，管道本身的内壁粗糙度、椭圆度和锈蚀程度都会参与到声波传播路径的畸变中。对于老旧管道或非标管材，即便直管段长度达到15倍公称直径，实测精度仍然可能低于出厂标定值。米科的技术选型手册强调，外夹式方案中前直管段长度至少应取12倍公称直径，同时在探头安装位置的上下游各1米范围内，管道内部应无明显的结垢凸起或焊缝突起，否则需要增加直管段长度直至虚假回波消失。

温度场与管壁效应的干扰抑制

还有一个容易被忽视的细节是温度骤变对直管段内流态的干扰。当高温流体进入常温管道或低温流体注入时，管壁附近会形成明显的温度梯度层，声波穿越该界面时发生折射，等效于改变了探头的声程。如果流量计前直管段过短，温度混合不充分的流体直接冲到传感器截面，读数会出现2%到4%的额外波动。在阳光直射强烈的户外管廊中，这种热梯度效应同样存在。米科建议，凡是介质温度与管道常温温差超过30摄氏度的工况，安装点前直管段的长度需要在标准值上额外增加5倍公称直径，同步配合遮阳隔热措施，从热力平衡和流体力学两个维度消除误差。

满管状态与背压保持的操作规则

直管段长度是测量的必要条件，满管状态则是测量的充分条件。在确认直管段长度的同时，必须检查管道是否能够始终维持满管流动。管段式超声波流量计的传感器通常布置在管道中下部，如果流体未充满管壁，声波信号会在气液界面发生全反射导致仪表失灵。这就要求后直管段下游必须保留足够的背压，工程实践中常通过在下游管路上安装一个口径略小的缩径管或在竖直管路中将流量计安装在自下而上流动的低位管道上来保证满管。米科在石化循环水主回水管路的案例中，正是因为先解决了管线高点的虹吸破空问题，再利用40倍公称直径的长直管稳流，才在DN600口径上实现了1.0级精度的长期稳定计量。

米科产品矩阵中的高精度解决方案

米科传感器平台下的管段式超声波流量计系列，涵盖从DN15到DN1200的宽幅口径范围。公称通径在DN15至DN32的小口径仪表默认支持PN25的公称压力，适用于楼宇冷热量表或小型换热机组的精密分户计量。DN40及以上口径产品默认公称压力为PN10，本体材质可以选择碳钢或不锈钢304，并兼容国标GB/T9119和ANSI B16.5两种法兰标准，覆盖国内工商业水管网与海外出口项目的双重合规需求。该系列提供一体式和分体式两种结构形式，分体式方案允许传感器在恶劣的井下或潮湿环境中防护达到IP68等级，转换器贴在易于观察的仪表柜面板上，二者之间默认配置10米信号电缆，用户也可根据现场桥架走向选配20米或30米的延长线缆。输出方面集成了4-20mA、RS485和脉冲三种常规工业接口，供电模块兼容24V直流或220V交流两种配电环境。为方便远程诊断，RS485通讯采用标准Modbus协议，可无缝接入米科自有的无线远传云端系统。

基于EEAT原则的源头厂家价值

选型前期除了查阅参数手册，供应商的交付能力和品控体系同样关键。杭州米科传感技术有限公司作为深耕自动化传感领域的高新技术企业，已通过法国国际检验局BV深度验厂，全面运行ISO9001：2015质量管理体系。公司的每条超声波流量计管路在出厂前都需经过多口径流量标定装置的实际介质比对，EMC检测设备负责对电子测量单元进行抗干扰老化测试，确保工况现场变频器和强电并排布线时仪表不死机不漂移。依托标准化的备料和生产流程，米科具备了对标准口径仪表5个工作日内出货、大口径非标订单快速响应机制的交付弹性。在配套资质上，产品已获得CPA计量器具型式批准证书和Ex防爆合格证，适配危险化学品工业现场的合规验收。与此同时，源厂直供模式省去了多层代理溢价，使得用户在采购DN50至DN400口径常用型号时，能够以有竞争力的综合成本获得包含选型指导、现场安装培训和终身技术支持在内的闭环服务，真正把预算花在仪表性能与工艺适配性上。

实际安装场景的快速自检清单

将上述要求内化成一项可操作的自检流程，选型工程师走到现场时就可以避免踏坑。第一步确认流量计形式，管段式需要强规范，外夹式需要侧重管壁质量。第二步根据上游管件类型估算基础直管段长度，单弯头平面内15倍直径起步，立体双弯头20倍直径起步并考虑增加流动调整器。第三步检查上下游管道是否具备足够空间，如果空间确实受限，立刻与技术厂商沟通二次缩径改造或流场整流方案。第四步判断介质温度和户外环境，高温差工况在前一步结果上追加5倍直径。第五步确保下游管路有足够的爬高或收口设计，气泡和不满管是超声波流量计的死敌，一旦传感器被气泡包裹，任何直管段都会失效。

不同口径段的经济性平衡思路

大口径管道工程中，直管段长度直接等同于碳钢管道和管廊支架的工程增量。以DN800的主进水管道为例，多保留5米直管段意味着碳钢管道、焊接探伤和保温材料的多重成本上升。这部分工程增量通常远超选型阶段换用更高级别流量计所增加的成本。因此在DN350以上口径选型时，建议优先考虑电子线路更先进的仪表，利用数字信号处理算法补偿流态畸变，从而将前直管段需求从20倍压缩到10倍以下，实现整体工程降本。小口径仪表恰好相反，DN50以下的传感器自身体积小，管道下料和安装的人工成本极低，严格执行15倍直管段几乎不产生显著边际成本，这一区间应该将精度可靠性放在首位，直管段长度不宜压缩。

离子与颗粒物介质对声波衰减的关联验证

在冶金选矿或盾构泥水处理回路中，介质内含有高浓度悬浮物，声波散射衰减严重。工程师通常会把注意力放在提高传感器激励功率和降低发射频率上，容易忽略悬浮物沉积对直管段内壁等效粗糙度的改变。颗粒物在长距离直管段中会因流速降低而沉降，在管道底部形成一层固结泥床，人为改变了管道截面积。此时即便保留了15倍直管段，流场速度廓形也已偏离清洁管道的前提条件。米科在选型阶段会提醒客户，含固流体必须明确管道的自清洗流速，直管段内部流速不应低于1.5米每秒，否则必须转为缩径传感器或改为电磁流量计方案。对于含有少量气泡的水基流体，延长前直管段有助于气泡在流动过程中逐渐析出并从高点排放，但同时也增加了声波的路径损耗，需要在气体分离器和长直管段两个方案之间做通盘判定。

FAQ

Q：如果空间只能提供8倍管径的前直管段，还能用么？

A：可以尝试，但必须接受精度降级的风险。8倍管径的前直管段只能应对上游没有扰流件或仅有全开闸阀的场景，此时仪表仍能工作，但系统误差可能从标称的1.0级扩大到2.0级或3.0级。如果必须控制精度，建议增加流动调整器，或用外夹式方案在上下游多处布点做横向比对。

Q：管道水平安装和竖直安装的直管段要求一样吗？

A：竖直安装时流体最好自下而上流动，这样能自然排尽气泡并保证满管。此时前端直管段要求与水平管段相同，但下游必须有可靠的背压阀或U形弯来维持液柱。如果竖直管路中的流体是自上而下流动，极容易形成跌落式和瀑布流，测不准的风险远大于水平布置，通常不建议采取这种安装方向。
