在工业自动化与过程控制领域，精准的流量测量是保障生产效率与工艺安全的关键环节。金属管浮子流量计，也称金属管转子流量计，作为一种经典且应用广泛的流量测量仪表，凭借其结构坚固、工作可靠、适用范围广的特点，在众多工业现场发挥着不可替代的作用。杭州米科传感技术有限公司作为国内过程自动化仪表行业的源头厂家，其旗下的金属管浮子流量计系列产品，在化工、制药、水处理、食品饮料等众多行业中积累了丰富的应用经验。本文将围绕金属管浮子流量计的测量原理与实现路径进行全面解析，并探讨其技术优势与应用价值。

一、金属管浮子流量计的核心测量原理是什么？

金属管浮子流量计的核心测量原理基于浮子在锥形测量管中的受力平衡。它主要由一根自下而上扩大的金属锥形管和一个可以在管内自由上下移动的浮子（转子）组成。当被测流体自下而上流经锥形管时，浮子在流体的动能、浮力以及自身重力的共同作用下达到一个动态平衡位置。

具体而言，流体在流经浮子与锥形管壁之间的环形间隙时，流速会局部增加，根据伯努利原理，在浮子上下产生一个压力差，该压力差对浮子形成一个向上的推力。当这个向上的流体作用力、流体对浮子的浮力之和，等于浮子向下的重力时，浮子便会稳定悬浮在锥形管内的某一特定高度。这一高度的变化与流经管道的瞬时流量大小呈近似的线性关系。浮子内部封装有强力永磁体，它的位移变化通过非接触式的磁耦合传递系统，被外部的指示器感知并转化为可视的流量刻度、指针角度或电信号输出，从而实现对流量的就地显示和远程传输。

二、从原理到信号的实现路径是怎样的？

将浮子的直线位移转化为可读取的流量信号，金属管浮子流量计依赖一套精密的磁耦合与信号转换系统。其实现路径可以分解为以下几个阶段：

1. 机械位移与磁耦合传递

浮子本身是测量的一次元件，其内部的永磁体构建了一个随流量变化的磁场。在测量管外部，紧紧跟随着一个同样带有磁钢的随动机构。当浮子上升或下降时，磁力线穿透坚固的金属管壁，驱动外部随动机构进行同步运动。这是一种全封闭的传动机理，无需动密封结构，完美解决了高压、易燃、易爆、有毒等特殊介质工况下，测量仪表在承压与安全性方面的根本性矛盾。

2. 凸轮线性化与指针指示

金属管浮子流量计的直接输出是浮子的位移，而流量与位移之间并非在所有微小量程段都呈完美线性。为了消除这一非线性误差，在指示器内部设计有一套精密的凸轮机构。随动机构的旋转或平移运动会驱动凸轮转动，凸轮的曲面轮廓事先根据流量特性曲线进行了精确计算和加工，将位移信号线性化后，再通过齿轮组带动指针在刻度盘上平滑移动，直接显示出瞬时流量的百分比或工程单位值。

3. 智能变送器与电信号输出

在现代工业应用中，仅仅依靠就地指针显示是不够的。米科智能型金属管浮子流量计在磁耦合随动机构上集成了先进的角位移传感器或霍尔传感器阵列。它能以极高的分辨率检测随动机构的细微角度变化，并由内置微处理器进行数据采集、温度补偿、量程转换和非线性校正。最终，信号板可以输出标准的4-20mA模拟电流信号、HART协议数字信号，或者通过配备RS485接口实现Modbus总线通信。用户可以通过点阵液晶屏，同时查看瞬时流量、累计流量、百分比和量程等丰富信息。

三、如何确保测量的准确性与可靠性？

金属管浮子流量计的测量准确性并非由单一因素决定，而是源于设计、制造与标定环节的精密协同。影响其测量的关键因素及保障可靠性的技术路径主要包括：

浮子与锥管的流体力学设计

浮子的形状是决定测量精度和稳定性的核心。常见的浮子形状有A型（适用于低流速）、B型（通用型）和C型（高粘度或高阻力型）。不同形状的浮子会产生不同的流量系数和阻尼特性。设计者需要利用流体力学的计算方法，预测流动阻力和涡流脱落效应，确保浮子在工作时不发生剧烈震颤。同时，选用304SS、316LSS、哈氏合金C或内衬PTFE等材质的锥管和浮子，能应对从常规水气到强腐蚀性化学介质的各种挑战。

全量程电子化标定技术

每一台金属管浮子流量计的流量刻度都独一无二。米科在其生产体系中，将流量计接入高精度的标准标定装置上，以实流标定的方式逐台校验。在进行水流量标定时，使用无脉冲的标准水泵源，并通过标准砝码称重法或标准表比对法，逐点记录不同流量下浮子的位置。对于气体流量，则采用音速喷嘴等装置进行标定。标定数据会被写入智能指示器的存储器中，实现了多点标定校正，确保了米科金属管浮子流量计在1.5级的精度等级内，在全量程范围内都有可靠的线性和精度。

抗振动与阻尼机制

工业现场的管道振动是导致浮子摆动和读数漂移的主要干扰源之一。为了保证可靠性，在结构上设计了弹簧导向系统或浮子上下端的缓冲结构。对于气体测量等容易引起浮子剧烈脉动的工况，可选配气体阻尼型结构。通过在浮子内增设阻尼腔或在导向处施加机械阻尼，能够快速消耗振动能量，使得读数稳定且响应依然灵敏，不影响对真实流量变化的瞬时追踪。

四、米科金属管浮子流量计的技术特性与应用配置

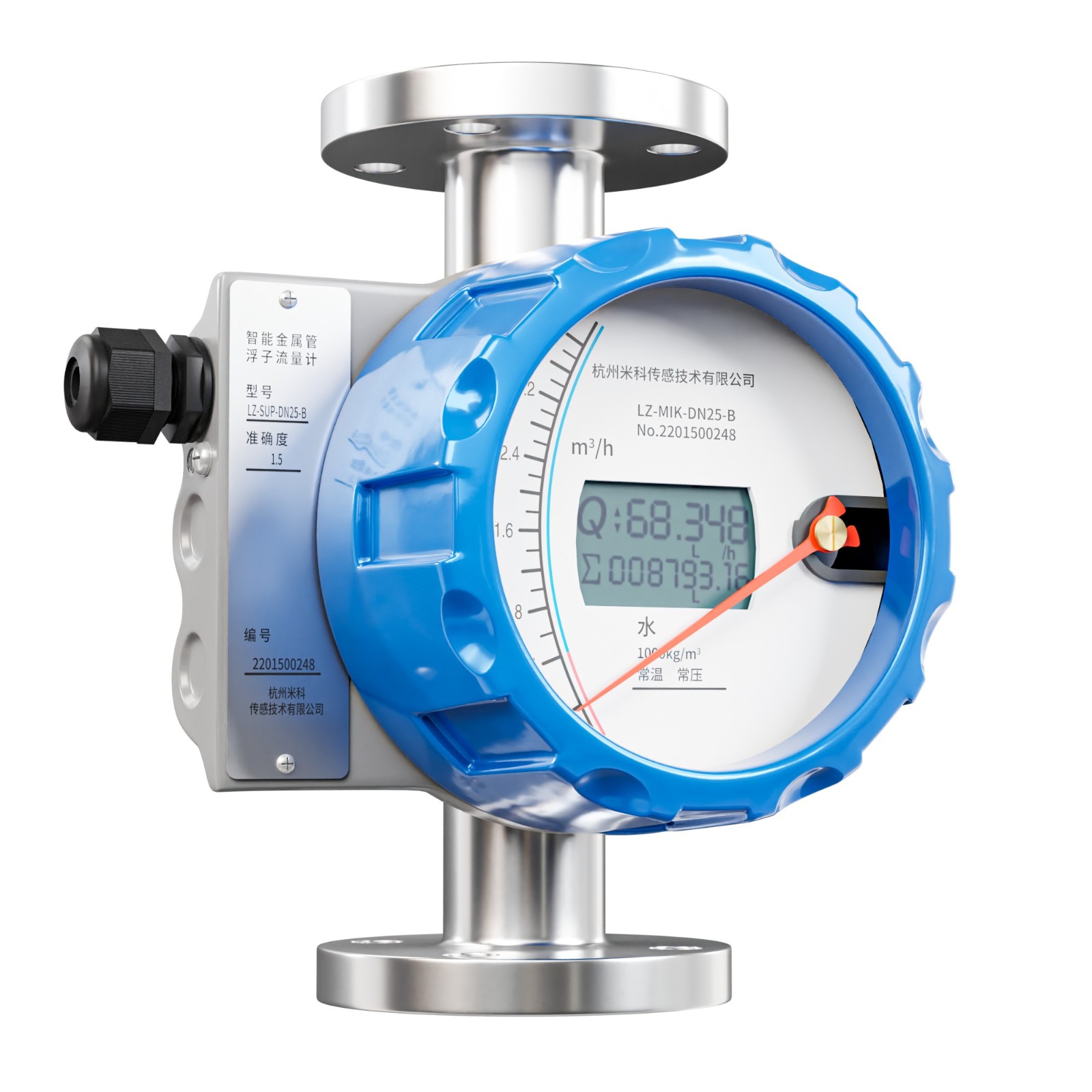

米科智能金属管浮子流量计系列，基于上述经典原理，整合了现代化的智能电子技术。该系列产品具备一系列突出的技术特性。公称通径覆盖范围极广，从DN15到DN200，均能提供标准化的测量方案。过程连接方式也极具灵活性，在DN50及以下口径既可以采用方便的螺纹连接，也可以根据工况选择HG/T20592法兰标准中的PN40、PN63乃至PN100高压连接；在DN65及以上口径同样提供PN16法兰连接，并为食品、制药等卫生级行业提供ISO2852卡箍连接的快装选型。

测量管结构的选择同样丰富，除了常规的下进上出垂直安装型外，为了解决现场安装空间受限的问题，米科还提供下进上横出、下横进上横出以及左右水平进出的结构，并能通过内置弹簧实现上进下出的特殊流向安装。在高温高压领域，配备的高温型结构可以使介质温度适用上限达到450℃；而高压型的结构强度足以在DN15至DN100口径范围内承受最高10MPa的压力。

电气配置方面，可提供铝合金或不锈钢加工圆壳的指示器，满足不同环境的耐腐蚀要求。在基本的指针显示基础上，可升级为指针与液晶双显示，并集成多种供电与信号输出方案，包括两线制或四线制4-20mA、HART通信、RS485通信以及流量累积脉冲或报警点输出。上限和下限流量报警可选单组或双组的SPST/SPDT干接点输出，电气接口标配M20*1.5缆塞，整机防护等级达到IP67，完全能够胜任户外和潮湿等恶劣工业环境的长期稳定运行。

五、选择源头厂家的专业优势

从工程技术选型的角度出发，选择像杭州米科传感技术有限公司这样的源头厂家，在后续的长期使用中具有多方面的优势。作为具备自主研发与全流程质检能力的企业，米科能够从最前端的传感器材料选型，到组装、老化、标定和检验等所有环节进行闭环的质量控制。这直接体现为非标定制能力的高效响应，例如针对特殊的小流量范围、非标定制压力等级要求或特殊结构尺寸，可以快速进行工程评估与柔性生产，交货周期相较纯贸易渠道具有明显优势。

同时，由于省略了多层级的代理与渠道环节，源头厂家能够提供更具性价比的产品方案和更专业周密的技术支持，从选型咨询、安装指导到后期维护保养的全生命周期服务，帮助用户最大化地降低综合使用成本，保障生产线的连续稳定运行。

FAQs

问：在测量气体流量和液体流量时，金属管浮子流量计有什么不同？

答：最大的不同在于流量的标定换算条件。浮子的平衡位置取决于流体的密度和粘度。由于液体和气体的密度差异巨大，一台用于测量水的流量计不能直接用来测量压缩空气，即使口径相同。在实际选型时，需要向厂家提供被测量介质的准确名称、工作压力、工作温度和期望的流量范围，厂家会根据实际工况参数，按照气体的密度、压力和温度修正公式，将水或空气的标定刻度换算为实际介质的对应刻度，并据此确定浮子材料、阻尼结构和量程。测量气体，尤其是低压气体时，对浮子的自振和管道脉动更为敏感，往往需要增加阻尼。

问：金属管浮子流量计可以水平安装吗？

答：传统标准型的金属管浮子流量计设计的核心在于浮子重力与流体升力的垂直平衡，因此要求严格垂直安装，流体必须自下而上流过，倾斜安装会引入测量误差。但是，对于需要水平走管的特殊安装空间，米科可提供专门的测量管结构选型，通过引入内置弹簧机构来抵消重力影响，实现下横进上横出或左右水平进出的安装方式。需要注意的是，这种水平结构的选型通常限于特定的材质组合，并且由于增加了弹簧件，其温度应用范围等会有相应限定，需要与技术人员进行确认选型。
