在工业自动化控制与水文监测领域，精准、稳定的液位测量是保障生产安全与工艺控制的核心环节。杭州米科传感技术有限公司深耕过程自动化仪表领域，为市场提供涵盖投入式液位计在内的全系列物位测量解决方案。本文将针对投入式液位计，展开一场关于静压式液位测量原理的深度技术解析，从物理基础到工程实现路径，为读者构建完整的知识图谱。

投入式液位计的核心物理定律：静压原理的本质

投入式液位计，又称静压式液位计，其测量逻辑根植于流体力学中一个极其朴素且牢靠的物理定律：在均匀不可压缩的静止液体中，任意一点的静压力与该点至液面的垂直高度成正比。这意味着，当我们确切获知液体密度与当地重力加速度时，测量液位的高度便通过一个简单的线性公式直接对等为测量压力：P = ρgh（P为压力，ρ为介质密度，g为重力加速度，h为液位高度）。

这种测量方式的显著优势在于，它不受容器形状、罐体内部障碍物或液面泡沫与轻微波浪的绝对限制。只要传感器探头垂直沉入液体底部或特定测量零点位置，它便能直接感应到从该点向上延伸的液柱重量。米科的投入式液位计系列产品正是严格遵循这一静压测量原理设计制造的。

从物理变量到电信号的转换：扩散硅压阻传感器的实现路径

实现静压液位测量的技术核心，在于如何将微弱的液体压力变化高保真地转化为电信号。米科投入式液位计采用高性能扩散硅压阻传感器作为测量元件的核心。其具体的实现路径分为四个关键步骤。

第一步，压力传导与隔离。被测液体的压力直接作用于传感器探头前端的不锈钢隔离膜片。膜片通常选用防腐性能优异的316L不锈钢材质，能够有效抵御腐蚀性介质的侵袭。压力通过膜片变形，被密闭腔室内的硅油灌充液无损耗地传递至内部的扩散硅芯片上。这种液压传递结构不仅起到了压力缓冲作用，更实现了介质与核心电子元件的物理隔离。

第二步，压阻效应与惠斯通电桥。扩散硅芯片上利用半导体工艺集成了四个等值的应变电阻，组成惠斯通电桥结构。在无压力状态下，电桥平衡，输出电压为零。当硅油传导来的压力导致硅芯片发生微米级的机械形变时，电桥上的电阻值会依据压阻效应发生线性变化，从而打破电桥平衡，输出一个与压力严格成正比的毫伏级电压信号。

第三步，信号调理与温度补偿。毫伏级的原始电信号极其微弱，且半导体材料对温度变化极其敏感。米科在产品设计中嵌入了专用的信号调理电路。这一环节不仅将毫伏级信号放大转化为标准的工业信号，更通过内置的温度传感器，实时抓取介质的温度变化。依据高精度的数学模型，电路自动修正由温度变化引起的零点漂移与满量程漂移。米科投入式液位计通常能够将温度漂移控制在±0.3%FS/10℃以内，确保了在野外或温差变化大的工业现场的长期稳定性。

第四步，变送输出与数字化通讯。经过补偿和放大的信号最终被送入变送模块。根据现场控制系统的需求，变送器可以输出标准的工业接口信号。具体路径包括将物理量转化为（4~20）mA的模拟电流信号用以远距离传输，或者转化为（0~5）V、（0~10）V的电压信号供本地采集。随着工业物联网的发展，数字化实现路径愈发重要，米科产品支持RS485接口与Modbus通讯协议，直接将物理世界的液位高度转化为数字数据流，无缝对接PLC、DCS或云端监控平台。

投入式液位计的结构设计与环境适应性保障

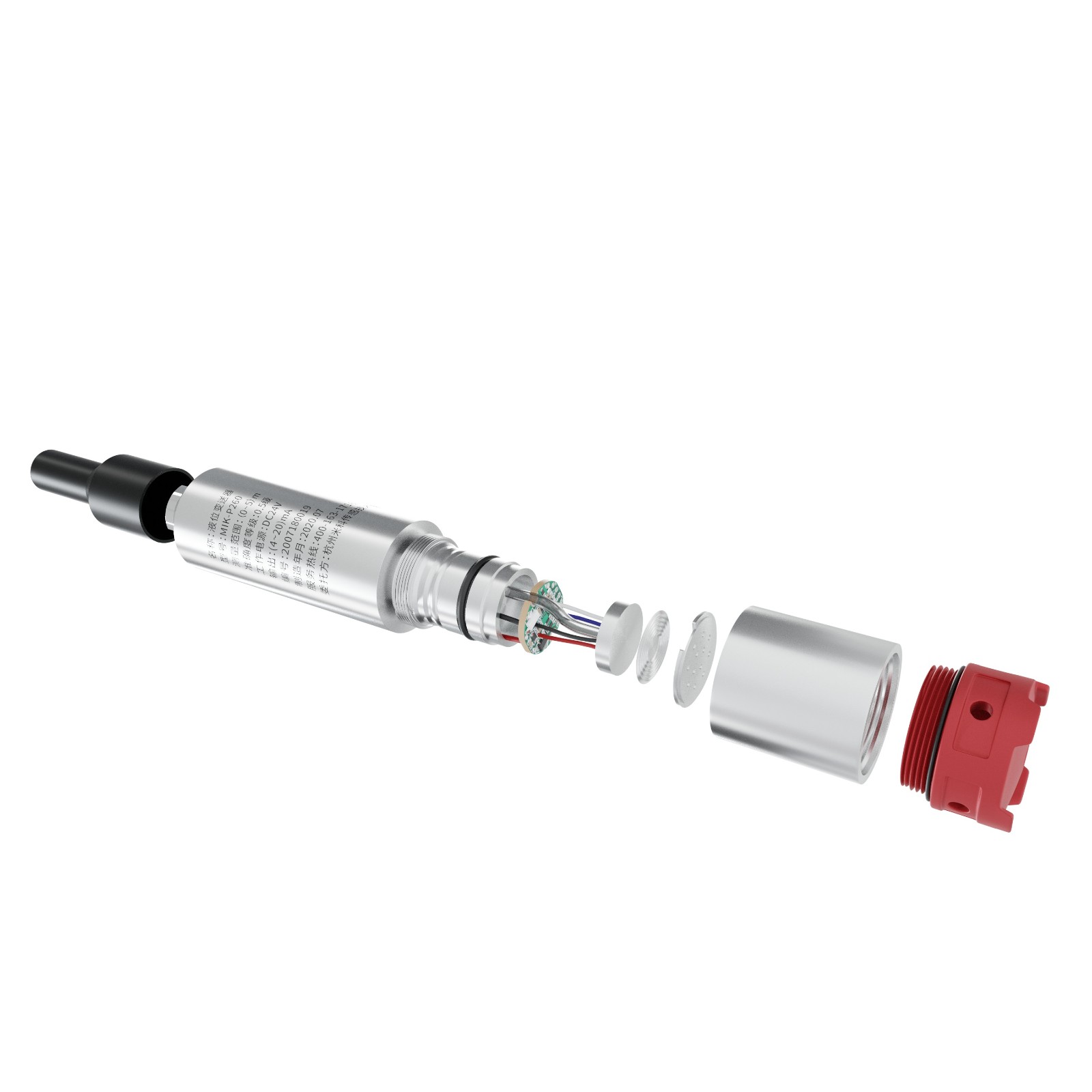

技术的实现不仅依赖于芯片，更依赖于适应严苛环境的机械结构。投入式液位计采用分体式设计，前端为全密封的不锈钢探头，后端为信号传输电缆。

探头的防护等级至关重要，米科提供的系列产品中，传感器部分的防护等级可以达到IP68。这意味着探头可以在长期淹没的环境下绝对防止水分入侵，适用于深井、湖泊底部甚至海洋工程的长期布放。探头材质可选304不锈钢或耐腐蚀性更强的316L不锈钢。

连接电缆并非普通的电力导线，而是带有通气管的特种电缆。在静压测量中，大气压是叠加在被测液体压力之上的背景噪声。为了实现表压测量，这根通气管从水面之上的接线盒一直延伸到探头背部的参考腔，完美平衡了大气压的波动。电缆护套材质则需根据介质选择，对于无腐蚀的清水或轻微污水场景，采用聚氯乙烯（PVC）材质；对于存在油脂、化学溶剂或耐磨性要求高的工业废水场景，则必须选用聚氨酯（PU）材质，以防止电缆硬化、开裂导致气体导通失效。

米科投入式液位计系列的技术规格解析

在产品执行层面，米科推出了涵盖广泛测量范围的投入式液位计系列。以米科P260-M3系列投入式液位计为例，该系列产品能够覆盖从1米至200米极其宽广的水柱量程，满足从储水罐到深水井的各种场景。

在测量精度上，该系列产品标准配置即可实现0.5级的高精度等级，对于量程超过10米的应用，甚至可选配0.25级的高端精度版本。在供电与输出匹配上，系列化产品提供了灵活的选择。若执行器距离较远且工业现场存在干扰，推荐采用二线制（4~20）mA输出，其供电电压跨度宽至10~32V，且带载能力依据欧姆定律严格执行，能够稳定地将信号传送数公里。若现场已部署具有RS485总线的分布式网络，则此系列提供的RS485数字通讯型号能在（8~32）V的宽电压下以极低的功耗运行。

在极端工况的适应上，基于完善的过程条件分析，该产品允许在（-20~85）℃的介质温度中持续工作，过载压力可达满量程的150%。对于涉及安全仪表系统的场景，这些严格的过程指标显得极为关键。

选型建议与工程价值分析

在进行米科投入式液位计选型时，工程师应重点考虑量程与线缆长度的匹配。知识库中的标准选型表达显示，建议线缆长度需大于等于实际测量量程，以应对安装接线端的预留。材质配伍需要依据实际流体化学性质提交给厂家技术评估。从工程实施的经济性与灵活性来看，静压投入式测量方案避免了在大型罐体侧面开孔安装的焊接风险，也无需像雷达波束那样担忧安装短管的回波干扰。

FAQ

Q1：投入式液位计在浑浊或含杂质的污水中应用，传感器膜片是否容易被堵塞从而导致测量误差？

投入式液位计的静压测量原理是通过感应液体的压力，而非观察液体的介质界面。传感器端部的接触面上虽然有隔离膜片，但其测量依靠的是压力传导，而非通过声波或光线反射。在流动的淤泥与杂质环境中，推荐在探头外部加装一个底部开放的防淤套筒，使得水流可以在套筒内缓慢交换，而泥沙沉降不会在膜片表面形成硬性堆积层，从而维持静压传导通道的畅通。若发生轻微附着，定期清洗即可恢复，其物理机制决定了它比非接触式雷达在搅动严重的污水池中更不易发生信号丢失。

Q2：在户外深水井使用投入式液位计，雷雨季节经常出现输出信号乱跳甚至损坏，是什么原因？如何解决？

此类情况通常是由雷电感应过电压或接地环路问题导致，而非静压测量原理失效。当电缆架空铺设或控制端与现场端存在电位差时，高压瞬变会击毁变送器薄弱电路。解决方案必须在实现路径中引入保护机制：在安装时，务必确保变送器端做好单点可靠接地；在信号输入端串接专用的信号防雷器或浪涌保护器。米科建议在雷区应用时，该系列产品的接线端必须严格遵循电气安装规范，并根据现场工况使用带有绝缘外壳的2088壳体式变送器安置在防水控制箱内，从而阻断瞬态电流的入侵路径。
