涡街流量计工作原理
米科,专业解决10万客户测量方案 | [在线咨询]
阅读次数:810
 2018-06-12 13:35:49
分享到:
【文章导读】 特定的流动条件下,一部分流体动能会转化为流体振动,其振动频率与流速(流量)有确定的比例关系,这就是涡街流量计的原理。今天自动化频道为大家介绍涡街流量计的应用。

  特定的流动条件下,一部分流体动能会转化为流体振动,其振动频率与流速(流量)有确定的比例关系,这就是涡街流量计的原理。今天自动化频道为大家介绍涡街流量计的应用。

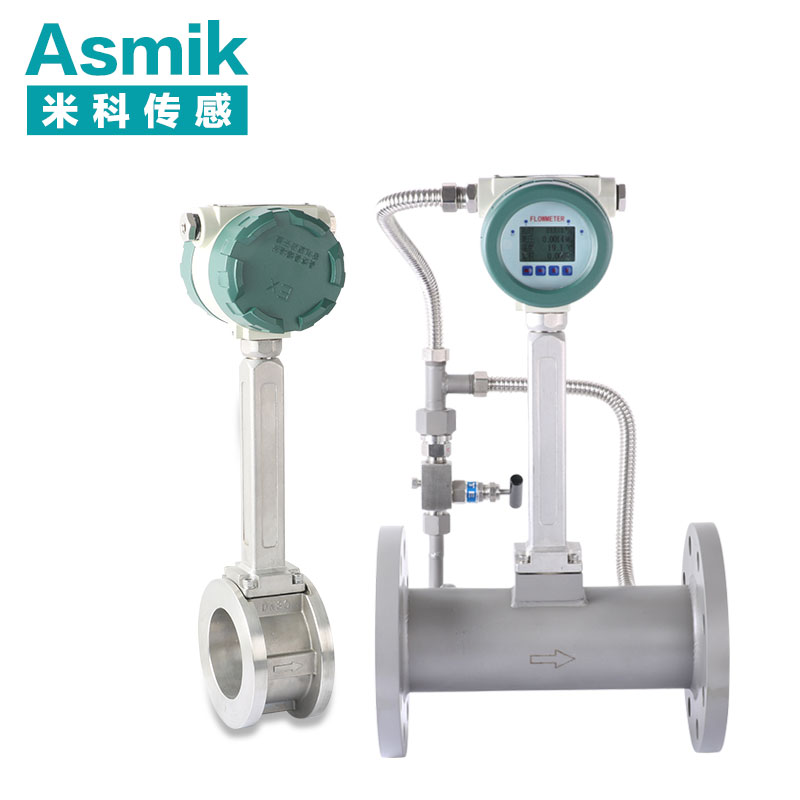

涡街流量计

  特点

  涡街流量计具有以下一些特点:

  ①输出为脉冲频率,其频率与被测流体的实际体积流量成正比,不受流体组分、密度、压力、温度的影响;

  ②测量范围宽,一般范围度可达10:1 以上;

  ③精确度为中上水平;

  ④无可动部件,可靠性高;

  ⑤结构简单牢固,安装方便,维护费较低;

  ⑥应用范围广泛,可适用液体、气体和蒸汽。

  在现场中的应用

  涡街流量计适用的流体比较广泛,但不适用于低雷诺数(Re D ≤ 2 × 10 4 )流体。因为在低雷诺数时,斯特劳哈尔数随着雷诺数而变,仪表线性度变差。

  同时,含固体微粒的流体对旋涡发生体的冲刷会产生噪声,其含有的短纤维若缠绕在旋涡发生体上将改变仪表系数。

涡街流量计厂家

  涡街流量计在混相流体中的应用如下:

  ①可用于含分散、均匀的微小气泡,但容积含气率应小于 7%~10% 的气、液两相流,若容积含气率超出2%就应对仪表系数进行修正。

  ②可用于含分散、均匀的固体微粒,含量不大于2%的气固、液固两相流。

  ③可用于互不溶解的液液(如油和水)两组分流等。脉动流和旋转流会对涡街流量计产生严重影响。如果脉动频率与涡街频率频带合拍可能引起谐振,破坏正常工作和设备,使涡街信号产生“锁定(Lock-in)”现象,这时信号会固定于某一频率。“锁定”与脉动幅值、旋涡发生体形状及堵塞比等有关。

  涡街流量计的精确度对于液体大致在± 0.5%R~±2%R 之间,对于气体在± l%R ~± 2%R 之间,重复性一般为0.2%~0.5%。由于涡街流量计的仪表系数较低,频率分辨率低,口径愈大精度愈低,故仪表口径不宜过大(DN300以下)。

  范围度宽是涡街流量计的特点,但重要的一点是量程下限的流量数值。一般液体平均流速下限为 0.5m/s,气体为 4~5m / s。涡街流量计的正常流量最好在正常测量范围的1/2~2/3 处。

  涡街流量计的最大优点是仪表系数不受测量介质物性的影响,可以由一种典型介质推广到其他介质上。但由于液、气的流速范围差别很大,导致频率范围亦差别很大。处理涡街信号的放大器电路中,滤波器的通带不同,电路参数亦不同,因此,同一电路参数不能用于测量不同介质。另外,气体和液体的密度差别很大,而旋涡分离时产生的信号强度与密度成正比,因此信号强度差别亦很大。液、气放大器电路的增益、触发灵敏度等皆不相同,压电电荷差别大,电荷放大器的参数也不相同。即使同为气体(或液体、蒸汽),随着介质压力、温度、密度不同,使用的流量范围不同,信号强度亦不同,电路参数同样要改变。因此,一台涡街流量计不经硬件或软件修改,改变使用介质或改变仪表口径是不可行的。

涡街流量计价格

  安装注意事项

  涡街流量计属于对管道流速分布畸变、旋转流和流动脉动等敏感的流量计,因此,对现场管道安装条件应充分重视,严格遵照使用说明书执行。

  涡街流量计可安装在室内或室外。如果安装在地井里,为防止被水淹没,应选用涎水型传感器。传感器在管道上可以水平、垂直或倾斜安装,但测量液体和气体时为防止气泡和液滴的干扰,要注意安装位置(见图4)。

  涡街流量计必须保证上、下游直管段有必要的长度(见图5)。

  在图5中,a为一个90°弯头,b 为同心扩管,c为同心收缩全开阀门,d为不同平面两个90°弯头,e为调节阀半开阀门,f为同一平面两个90°弯头。传感器与管道的连接如图6 所示,在与管道连接时要注意以下问题。

  ① 上、下游配管内径D与传感器内径 D ’相同,其差异满足下述条件:0.95D ≤ D’≤ 1.1D;

  ② 配管应与传感器同心,同轴度应小于 0.05D’;

  ③ 密封垫不能凸入管道内,其内径可比传感器内径大1~2mm;

  ④ 如需断流检查与清洗传感器,应设置旁通管道(见图7);

  ⑤ 减小振动对涡街流量计的影响应该作为涡街流量计现场安装的一个突出问题来关注。首先,在选择传感器安装场所时尽量注意避开振动源;其次,采用弹性软管连接在小口径中可以考虑;第三,加装管道支撑物是有效的减振方法。

  在众多的流量计中,涡街流量计的购置费低于质量式、电磁式、容积式等类型,而安装、运行、维护费低于节流式、容积式、涡轮式等类型,是一种经济性较好、比较实用的流量计。涡街流量计结构简单牢固,安装维护方便,尤其适用于冶炼厂、化工厂、输油管道等工业现场的使用。
