在工业自动化与过程控制领域，液位、料位的精确测量是保障生产安全、提升效率的关键环节。超声波液位计凭借其非接触、高可靠、免维护等优势，已成为水处理、化工、储运、环保等行业的主流选择。而作为超声波液位计的核心“心脏”，超声波换能器的性能直接决定了整套测量系统的精度、稳定性和适用性。本文将以WSU001超声波换能器为例，深入解析其核心技术、工作原理及应用全貌，为相关从业人员提供一份详实的参考指南。

一、核心原理：从压电效应到声波测距

超声波换能器的核心工作原理基于压电效应。其内部核心元件是压电陶瓷晶片。当外部施加一个高频电脉冲（通常为峰值400-600V的电压）时，晶片会产生逆压电效应，发生快速的机械形变与振动，从而在介质（通常是空气）中激发出超声波脉冲。这个脉冲以声波的形式，沿着垂直于换能器表面的“波束轴”方向传播。

当超声波遇到被测物料（如液体表面）时，会发生反射，形成回波。回波返回并作用于换能器表面的压电晶片时，晶片因受到机械压力而产生正压电效应，将机械能转换为微弱的电信号（通常为4-5毫伏）。仪表通过精确计算超声波从发射到接收回波所经历的时间，结合声波在介质中的传播速度，即可计算出换能器到物料表面的距离，进而换算出液位或料位高度。

这里涉及两个关键物理概念：声速与声强。声速是声波传播快慢的度量，常温（20℃）干燥空气中约为344米/秒，但其值受温度、湿度及气体成分影响显著，因此高性能的超声波仪表均需集成温度传感器进行实时补偿。声强则表征声波的能量，单位为瓦特每平方米。声波在传播过程中能量会衰减，遵循平方反比定律，即距离增加一倍，声能衰减为四分之一。因此，换能器需要具备足够的发射能量和接收灵敏度，以应对远距离测量和复杂环境。

二、内部构造与技术参数解析

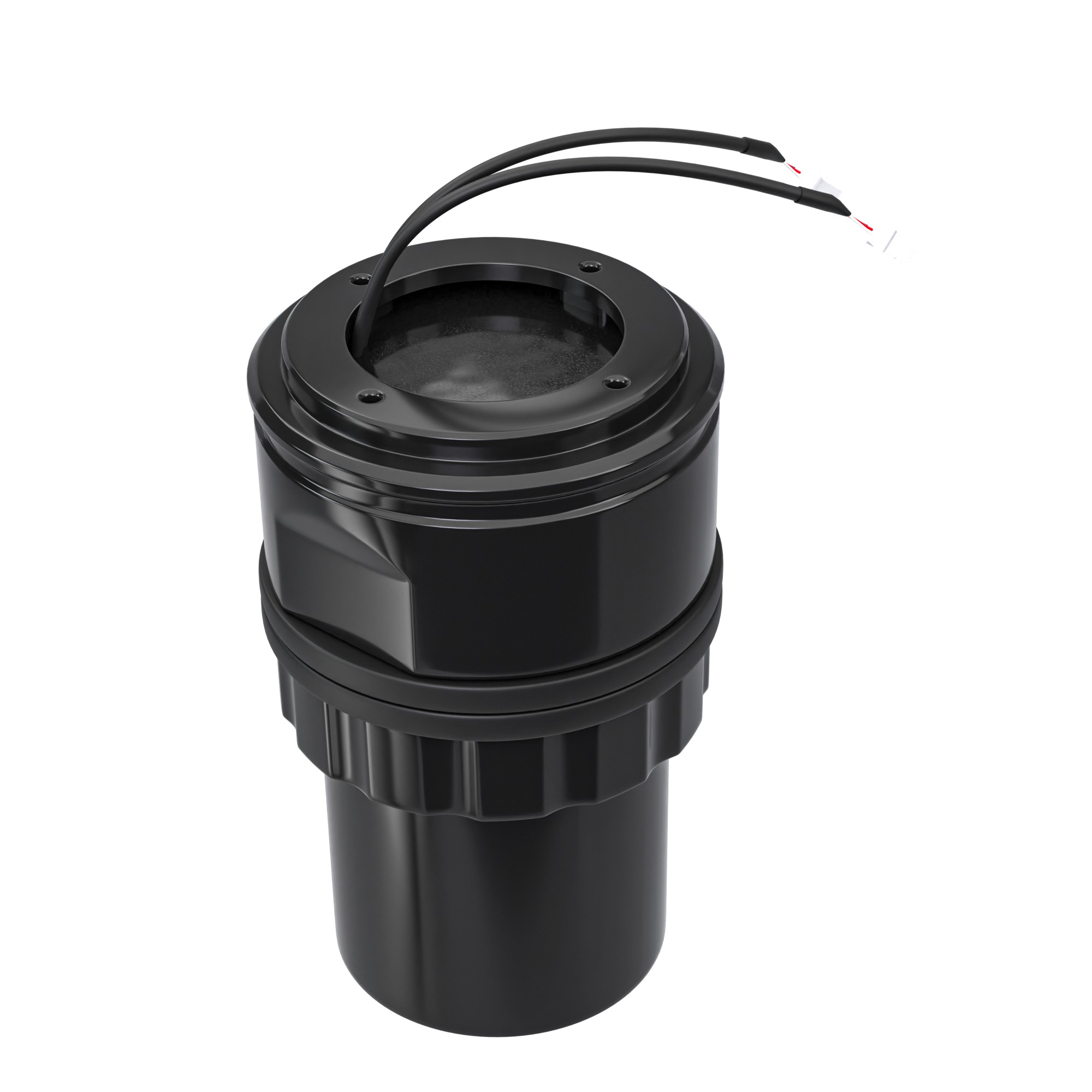

以WSU001超声波换能器为例，其设计充分考虑了工业应用的鲁棒性（Robust）。外壳采用PC/ABS工程塑料，具备良好的机械强度和耐候性，防护等级高达IP68，可应对户外及潮湿环境。

其内部核心是经过精密设计的压电陶瓷振子及匹配层结构。匹配层技术是提升性能的关键，它通过声阻抗匹配设计，优化了压电晶片与空气介质之间的能量传递效率，使得发射的声波更集中，接收的回波信号更清晰，从而提升了信号传输的稳定性和效率。

从技术参数看，WSU001主要提供两种中心谐振频率型号：

*   49kHz型号：中心频率49kHz±1.5kHz，典型测量范围0.3米至8米（适用于5米、10米量程仪表），发射波束角（-3dB全开角）为9°±2°。过程连接为G2螺纹。

*   41kHz型号：中心频率41kHz±2kHz，典型测量范围0.4米至12米或0.5米至15米（采用对数放大电路），发射波束角为11°±2°。过程连接为M68×2螺纹。

这里体现了超声波测量中的一个通用规律：测量量程越大，通常采用的频率越低。因为低频声波波长更长，能量衰减更慢，有利于保证远距离传播后仍有足够的回波信号强度。而较小的波束角（如9°）意味着声波能量更集中，指向性更好，能有效减少罐壁、搅拌器等障碍物产生的干扰回波（假回波），在狭窄或结构复杂的容器内测量优势明显。

其他关键参数包括：工作温度范围-20℃至60℃，且在全温范围内能保持高精度（约0.5%）；可承受的过程压力不超过0.3MPa；静电电容、最小并联阻抗等电气参数则为其与变送器主机的匹配提供了依据。

三、核心功能模块与运行特性

温度稳定性模块：换能器内置高精度温度传感器（如MF58型），用于实时监测探头处的环境温度，对声速进行动态补偿，这是保证全温度范围内测量精度的基石。

小盲区设计：“盲区”是指换能器表面下方无法进行有效测量的最短距离。它主要由压电晶片发射后需要一段恢复静止的“阻尼时间”所决定。WSU001针对不同量程优化了盲区，例如配套5米量程仪表时盲区仅0.3米，10米量程为0.4米，这使得仪表能够测量更浅的液位，应用场景更广。

低伪影（假回波）处理：得益于优异的指向性和前沿的振动模式有限元模拟、频域阻抗曲线优化技术，其声波波束集中，旁瓣抑制效果好，极大降低了因罐体内壁、支架、管线等非目标物反射造成的虚假信号干扰。

强环境适应性：工程塑料外壳耐腐蚀，疏水涂层（可选）能有效防止冷凝水珠附着影响声波发射，使其适用于大多数化工、水处理场合。

四、适用环境、工况限制与行业应用

适用环境：

超声波换能器适用于大多数常温常压下的液体（水、油、化工液体）及固体颗粒（如粮食、塑料颗粒）的连续物位测量。尤其适合以下场景：

*   腐蚀性介质：非接触测量，探头不与介质接触，避免了腐蚀问题。

*   粘稠、易结晶介质：无机械运动部件，不会像浮球、导波雷达那样出现粘连、堵塞。

*   卫生要求高或严禁污染的场合：如食品、制药行业的水箱、配料罐。

*   开口容器、水池、河流：市政供水、污水处理、环保监测。

工况限制与不适用场景：

*   真空或高压环境：工作压力通常不超过0.3MPa，真空下声波无法传播。

*   强挥发性或雾汽严重环境：大量蒸汽或粉尘会严重吸收、散射声波能量，导致信号衰减巨大甚至无法测量。

*   泡沫丰富的液面：泡沫会吸收和散射超声波，导致回波信号不稳定或丢失。

*   剧烈沸腾或湍流表面：不平整的液面会导致声波漫反射，影响回波质量。

*   温度极端环境：长期超过-20~60℃的工作温度范围会影响电子元件寿命和测量精度。

细分行业应用实例：

*   水务环保：城市供水水池、污水处理厂的曝气池、沉淀池、加药罐的液位监控，实现泵的自动启停和药剂投加控制。

*   化工制药：各种原料储罐、中间体罐、成品罐的液位测量，配合控制系统实现安全库存管理和批次生产。

*   粮食仓储：粮仓、筒仓的料位监测，实现库存管理和自动化进出料控制。

*   电力能源：电厂脱硫塔浆液池、循环水池、燃油储罐的液位监测。

*   冶金矿山：矿浆池、尾矿库、循环水系统的液位测量。

五、产品选型、安装与运维要点

选型方法：

1.  确定量程：测量从探头安装基准面到罐底零点的距离，并预留一定余量（如10%）。根据量程选择对应频率的换能器（如5m/10m选49kHz，12m/15m选41kHz）。

2.  确认过程连接：根据现场安装接口（如法兰开孔）选择匹配的螺纹规格（G2或M68×2）。

3.  评估介质与环境：常规介质选用工程塑料（ABS/PC）外壳即可；强腐蚀环境可咨询特殊材质选项。潮湿多冷凝环境可考虑选择疏水涂层型号。

4.  匹配变送器主机：需确认换能

器与变送器主机的电气兼容性（如电缆接口、驱动电压、信号处理协议）。通常配套的分体式超声波液位计（如ULS-B系列）已做好系统集成，用户只需按量程和输出需求选型即可。

基础安装要点：

1.  避开盲区：安装时必须确保探头发射面到最高料位之间的距离大于仪表盲区（如0.3m）。

2.  选择安装位置：探头应垂直对准物料表面，避免安装在进料口正上方或液面剧烈波动处。远离罐内障碍物（如扶梯、加热管、搅拌器），确保声波锥形发射区域内无遮挡。对于狭窄或拱顶罐，可考虑使用导波管（稳波管）来消除干扰。

3.  规范接线：使用屏蔽电缆连接换能器与变送器，并确保屏蔽层在变送器端良好接地。电缆长度不宜过长（一般不超过50米），且应远离动力电缆等强电干扰源敷设。

日常运维常识：

1.  定期检查：目视检查探头表面是否有污垢、冷凝水、结晶物或损伤。定期清洁探头表面，可用软布蘸清水或酒精轻轻擦拭，切勿使用硬物刮擦。

2.  信号诊断：现代超声波变送器多具备回波曲线显示功能，运维人员可通过观察回波曲线的形状和强度，判断探头工作状态及是否存在干扰。

3.  避免结冰：在寒冷地区，需注意探头表面结冰会完全阻挡声波，需采取保温或加热措施。

4.  系统校验：对于计量要求高的场合，可定期通过罐容标定或与其他液位计（如伺服、雷达）对比的方式进行系统精度校验。

超声波换能器作为智能感知层的关键部件，其技术仍在不断发展，如更高频率、更小尺寸、更强抗干扰能力等。理解其核心原理与技术边界，是正确选型、成功应用并发挥其最大价值的前提。希望本文能为工业现场的工程师、技术人员及采购决策者提供切实有用的知识参考。
