在工业过程测量与控制领域，流量测量是至关重要的一环。超声波流量计作为一种非接触式、高精度、高可靠性的测量仪表，凭借其安装简便、维护量小、适用介质广泛等优势，在水务、环保、石油化工、电力、冶金等多个行业得到了广泛应用。对于刚接触这一品类的工程师、采购或运维人员而言，理解其技术内核、产品演进及选型应用，是高效开展工作的基础。本文将系统梳理超声波流量计的技术原理、产品构成、应用场景及发展趋势，为行业新手提供一份全面的技术指南。

一、技术原理：从时差法到多普勒效应

超声波流量计的核心测量原理主要分为两类：时差法和多普勒效应法，两者适用于不同的流体工况。

1. 时差法原理

时差法超声波流量计主要适用于纯净、均质、低含气量的单相流体，如水、油类及部分化工液体。其工作原理是测量超声波脉冲在流体中顺流和逆流传播的时间差。在管道两侧成对安装的换能器（传感器）交替发射和接收超声波信号。当流体静止时，顺、逆流传播时间相同；当流体流动时，顺流方向声波传播速度加快，逆流方向减慢，从而产生时间差。该时间差与流体的平均流速成正比，结合管道截面积即可计算出体积流量。现代高性能时差法流量计，如美仪的2100H系列手持式产品，其时间差测量分辨率可达100皮秒（0.1纳秒），为实现高精度测量奠定了物理基础，其线性度可达0.5%，重复性达0.2%。

2. 多普勒效应原理

多普勒法超声波流量计则专门用于测量含有适量悬浮颗粒或气泡的两相流介质，如污水、泥浆、原水等。其原理基于物理学中的多普勒效应：当超声波由传感器发射到流体中时，会被随流体运动的颗粒或气泡散射，散射波频率相对于发射波频率会发生偏移，即多普勒频移。该频移值与散射体的运动速度（即流体流速）成正比。通过检测频移量，即可计算出流速，再结合管道或渠道的截面积得到流量。例如，美仪的FSD系列超声波多普勒流量计，工作频率通常为2MHz，能够有效捕捉水中悬浮物的散射信号，实现（0~10）m/s宽量程的流速测量，精度可达1.0%±0.01m/s。

二、产品构成与技术演进

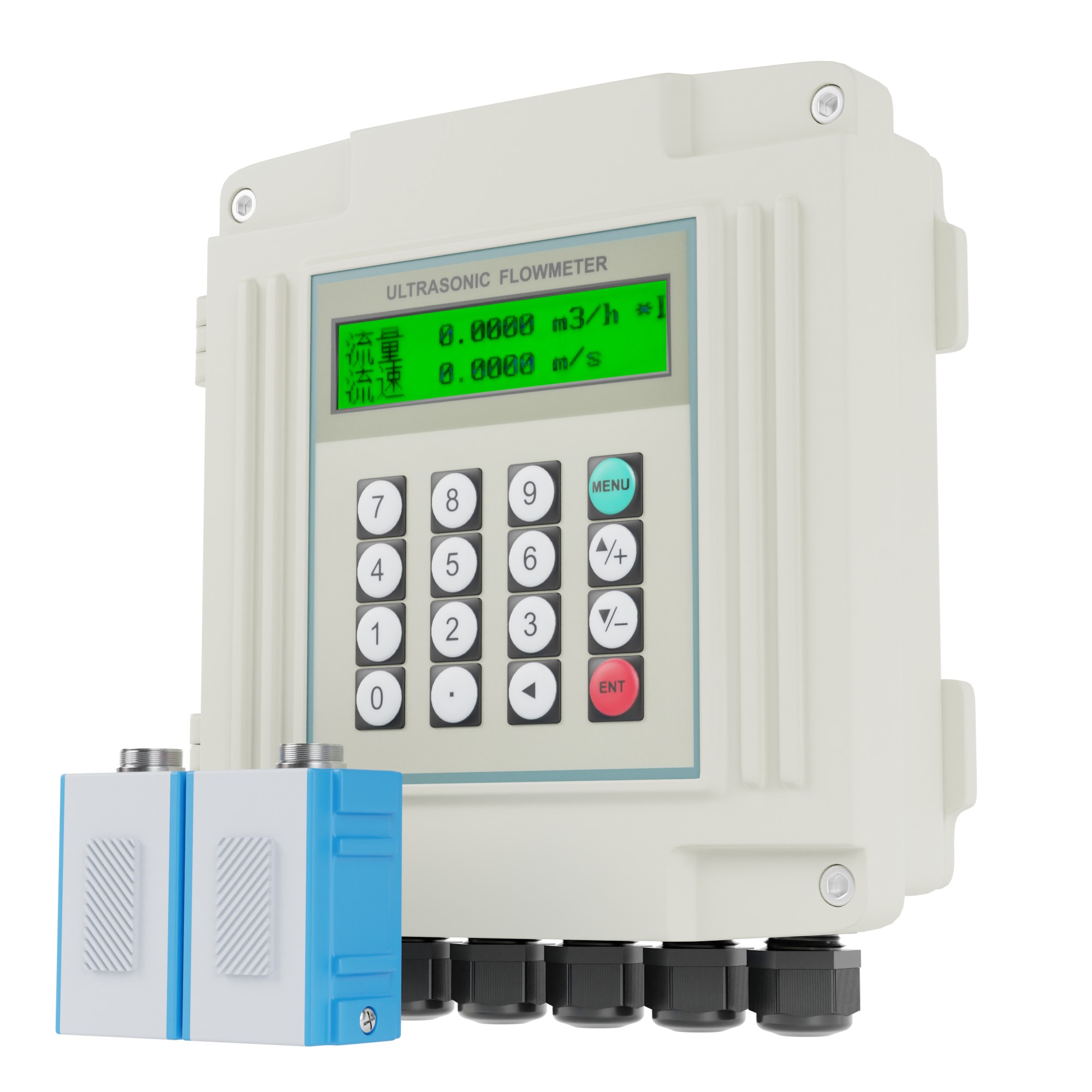

一套完整的超声波流量测量系统通常由传感器（探头）、转换器（主机/积算仪）及连接电缆构成。近年来，随着电子技术、材料科学和物联网（IoT）的发展，超声波流量计在结构、功能和性能上持续升级。

1. 传感器（探头）的多样化与专业化

传感器是与被测介质或管道直接接触的部分，其类型根据安装方式和测量对象高度分化。对于管道测量，主要有外夹式、插入式和管段式。外夹式传感器无需破管，安装最便捷，适用于临时检测或不易停产的场合，根据管径大小可分为小型、中型、大型。插入式传感器通过开孔植入管道内部，信号更稳定，适用于长期在线监测。管段式则自带测量管段，精度最高，常用于贸易结算。 对于明渠或自然水体测量，传感器则演变为液位探头（用于明渠流量计）或流速探头（用于多普勒流量计）。明渠流量计（如FSB系列）的超声波探头非接触测量液位，再通过标准堰槽（如巴歇尔槽、三角堰）的水位-流量关系换算为流量。多普勒流量计（如FSD系列）的探头则集成了流速测量和液位测量（通过内置压力传感器或超声波测距），采用流速面积法计算流量。

2. 主机（转换器）的智能化与集成化

主机是流量计的“大脑”，负责信号处理、计算、显示和输出。其技术升级主要体现在：

*   高性能处理器与智能算法： 采用低电压多脉冲平衡发射接收等专利技术，有效抑制工业现场的变频器干扰，实现稳定的信号处理。智能信号自适应功能使用户无需手动调整电路。

*   丰富的数据功能： 现代流量计普遍内置数据记录仪，可存储长达数年（如60小时、30天、12个月、10年）的历史流量数据，部分型号支持通过SD卡扩展存储。同时具备多路流量累积器，满足不同维度的计量需求。

*   灵活的通信与输出： 标准配置包括（4~20）mA模拟输出、脉冲输出以及RS485 Modbus RTU通信接口。为适应工业物联网趋势，新产品开始集成无线模块。例如，美仪发布的MP-C物联网超声波液位计，内置自主研发的无线通信模块和10年免费流量，用户可通过手机或电脑远程监控数据。

*   人性化操作界面： 中英文双语菜单、图形化显示、清晰的按键逻辑，极大降低了现场人员的操作门槛。

3. 供电与防护的可靠性设计

便携式手持流量计普遍采用可充电电池供电，如Ni-H电池充满电可连续工作12小时以上，满足现场移动检测需求。固定安装的流量计支持宽电压直流或交流供电。在防护方面，传感器通常达到IP68防水等级，可长期浸水工作；主机防护等级一般为IP63或更高，能够适应潮湿、多尘的工业环境。传感器材质多选用耐腐蚀的ABS工程塑料或特种不锈钢，以应对复杂的介质环境。

三、核心参数与选型要点

选型是确保流量计成功应用的第一步，需综合考虑以下核心参数与现场条件：

1. 测量介质与原理选择

*   清洁液体（水、油、化学品）： 优先选用时差法超声波流量计。

*   脏污介质（污水、泥浆、含气泡液体）： 必须选用多普勒法超声波流量计。时差法在此类介质中信号会严重衰减或失效。

*   明渠流量： 选用超声波明渠流量计，并需配套安装标准的量水堰槽。

2. 管道条件与安装方式

*   管径范围： 时差法流量计可测量管径范围极宽，从DN15到DN6000以上。需根据实际管径选择对应型号的传感器。

*   管材与内衬： 超声波可穿透大多数管材（钢、铸铁、PVC等），但对于水泥管、内衬软胶或结垢严重的管道，信号穿透能力会下降，需评估或选用插入式传感器。

*   流态要求： 安装点必须保证满管，且应选择流态稳定的管段。通常要求传感器上游有10倍管径、下游有5倍管径的直管段，远离泵、阀门、弯头等扰动源。

3. 性能指标

*   精度： 时差法精度通常为示值的±1.0%（流速>0.2m/s），高精度型可达0.5级。多普勒法流速精度一般为1.0%±0.01m/s。明渠流量计流量精度约为3%（平静水面）。

*   流速范围： 时差法通常为0~±32 m/s。多普勒法为0~10 m/s（单向）或-10~10 m/s（双向识别流向）。

*   温度与压力： 传感器有耐温限制，标准型一般为-30℃~90℃，高温型可达160℃。需确认介质温度在传感器承压范围内。过程压力也需匹配传感器规格。

4. 输出与通信需求

根据后端控制系统要求，确定是否需要模拟量输出、脉冲输出、继电器报警输出以及RS485/Modbus通信。对于远程监控场景，可考虑选择内置无线物联网功能的产品。

四、典型应用行业与场景

超声波流量计的“非接触”和“强适应性”特点，使其在众多行业大显身手：

*   水务行业： 原水、自来水、中水、循环水的计量与监控；分区计量（DMA）漏损控制；泵站效率测试。

*   环保与市政： 污水处理厂的进、出水流量监测；企业排污口在线监测；雨水、合流制管道流量测量。

*   石油化工： 各类工艺水、冷却水、添加剂、成品油（需兼容）的流量计量。

*   电力冶金： 循环冷却水系统、锅炉补给水、脱硫废水等流量测量。

*   水利与灌溉： 河流、渠道、水库的水文监测；农业灌溉用水的计量。

五、安装与运维常识

1. 安装要点

*   传感器安装： 对于外夹式传感器，需彻底清除安装点处的油漆、铁锈，涂抹足量耦合剂以保证声波有效传导。严格按照产品手册计算传感器间距，并采用V法、Z法等标准方式安装，确保声路对齐。

*   参数设置： 准确输入管道外径、壁厚、材质、衬里厚度、流体类型等参数，这是流量计准确计算的基础。

*   信号检查： 安装后，通过主机检查信号强度（Q值）和信号质量，确保其达到良好测量所需的最低阈值。

2. 日常维护与故障排查

超声波流量计日常维护量小，但定期检查至关重要：

*   定期检查： 检查传感器安装是否松动，耦合剂是否干涸；检查电缆接头密封是否完好。

*   故障诊断： 现代流量计具备自诊断功能。若出现测量值异常，可首先查看主机显示的错误代码或信号状态。常见问题包括：信号强度低（可能耦合不良或参数错误）、信号质量差（可能流体含气量高或流态不稳）、无信号（可能传感器损坏或电缆故障）。

*   干扰处理： 若现场存在强电磁干扰（如大型变频器），可能导致测量值波动。可尝试将流量计主机单独良好接地，使用隔离电源，或为信号线增加屏蔽与隔离器。

结语

从高精度时差测量到复杂两相流的多普勒探测，从手持便携到物联网集成，超声波流量计技术正不断向着更智能、更可靠、更易用的方向发展。对于使用者而言，深入理解其工作原理与技术边界，结合具体的介质特性、管道条件和测量需求进行科学选型与规范安装，是充分发挥其性能优势、保障生产与计量稳定的关键。随着工业数字化进程的加速，集成数据上云和智能诊断功能的超声波流量计，必将为企业的精细化管理和数字化转型提供更强大的数据支撑。
