液体涡轮流量计作为一种速度式精密仪表，其测量精度高度依赖出厂标定与现场校准的准确性。进入2026年，随着工业自动化对流量测控精度要求的持续提升，掌握液体涡轮流量计的标定与校准技术要点，已成为石化、供水、精细化工等领域实现精准计量的关键环节。作为深耕自动化传感技术的高新技术企业，杭州米科传感技术有限公司在液体涡轮流量计的全生命周期精度管理中积累了丰富实测数据与标定经验，本文将系统拆解其技术核心。

一、标定与校准的底层逻辑：从溯源链到修正函数

液体涡轮流量计的标定并非简单的出厂比对，而是建立在一套严密的量值溯源体系之上。涡轮流量计的工作原理基于动量矩守恒，其仪表系数K值与流体粘度、流速廓形、涡轮叶片角度高度相关。标定的核心目的是在标准装置上复现实际工况的流动条件，确定平均仪表系数及其线性误差。

米科传感严格执行ISO 9001质量管理体系，并依据JJG 1037《涡轮流量计检定规程》构建标定流程。其内在技术要求涵盖：标定前必须检查涡轮叶片的动平衡状态，通过超速试验验证轴承在最大流速下的承载力，并利用空气动力学测试确认压损曲线。在2026年的技术实践中，温度与压力补偿已成为标准配置，微处理器将（4~20）mA模拟输出与脉冲信号解算，自动修正在非标况下因材质膨胀和流体物性变化导致的测量偏移。米科传感的转换器通过M20*1.5缆塞接口与外部系统连接，其智能算法能够根据预设的介质粘度（小于5×10⁻⁶m²/s）自动匹配最佳的脉冲计权区间，避免人工计算仪表系数的滞后性。

二、流量标准装置选择：体积管、称重法与标准表法的技术路径对比

液体涡轮流量计的标定通常采用三种主流装置：静态容积法、称重法及标准表法。静态质量法（称重法）以液体密度为传递媒介，其复现精度最高；标准表法则通过高精度电磁流量计串联比对，适用于现场快速核验。

在选择装置时需严格遵循量程比匹配原则。例如，DN10口径的涡轮流量计通常量程比受限于1:6，其最低标定流量点不能孤立选取，必须保证在层流-湍流过渡区完全涵盖。米科传感的技术要求明确，对于粘度大于5×10⁻⁶m²/s的介质，必须摒弃常规水标，改采实液标定。这一步至关重要：若柴油等高粘流体仅以水标系数投入使用，因密度耦合差异将产生系统性负偏差。同时，规范要求（20~24）V DC供电于标定点保持高度稳定，最大功耗严格控制在0.48W以内，这能杜绝因供电纹波引发的测试重复性劣化。

三、2026年深度校准方法论：实流标定的操作节点与非线性矫正

校准是解决流量计使用后仪表系数漂移的必然手段。当涡轮流量计长期输送含纤维或颗粒杂质的液体导致轴承磨损时，须实施二次校准。2026年的校准技术不再仅依靠传统分段线性化，而是引入多点非线性动态矫正。

在执行实流标定时，须严格把控以下技术节点：其一，背压控制。为防止被测液体在涡轮下游发生空化，标定管路出口必须维持足够的背压以防止气泡析出，以确保涡轮转速完美对应体积流量。其二，脉冲输出整形。米科针对DN10至DN200口径配备了脉冲宽度最大500ms、频率覆盖（1~5000）Hz的调理电路。在校准采集时，需将计数器闸门时间设定在低频段有效抑制±1个脉冲的量化误差，否则仪表系数曲线在高流速区会出现人为波动。其三，为避免磁电感应器灵敏度下降，传感器安装位置应不在强电磁干扰场域，且前置放大器屏蔽层需在接收端单点接地。此外，米科对于具备RS485通讯接口与Modbus协议的智能化产品，支持通过上位机软件直接下发修正点表，实现快速现场校准。

四、温度、压力与流体特性参数对校准精度的耦合影响及补偿策略

在精密校准视域下，温度、压力与介质不再是孤立的工况参数，而是强耦合变量。

2026年的涡轮流量计技术要求对物理量给定实施精确解析。例如，校准液温升导致运动粘度显著下降，会影响涡轮的速度剖形；换言之，同一块流量计在20℃与60℃下获得的K系数可能产生跨级差异。因此，米科传感的校准流程严格要求将介质温度控制在（-20～80）℃负责任工况内进行映射测试，并标定温度梯度下的补偿系数。压力变化则通过改变流体体积弹性模量引入误差，对于法兰连接口径DN10至DN200（PN<1.6MPa），标定压力必须覆盖实际管压，利用多项式拟合压缩因子修正体积流量。针对不锈钢测量管，其冷热态几何形变误差由微小热膨胀系数统筹。当现场缺乏恒温条件时，米科传感的转换器内置温度传感器可执行瞬态补偿，响应时间达250ms，这使其在投运一致性验收中表现突出。

五、米科液体涡轮流量计产品特性与标定实施优势

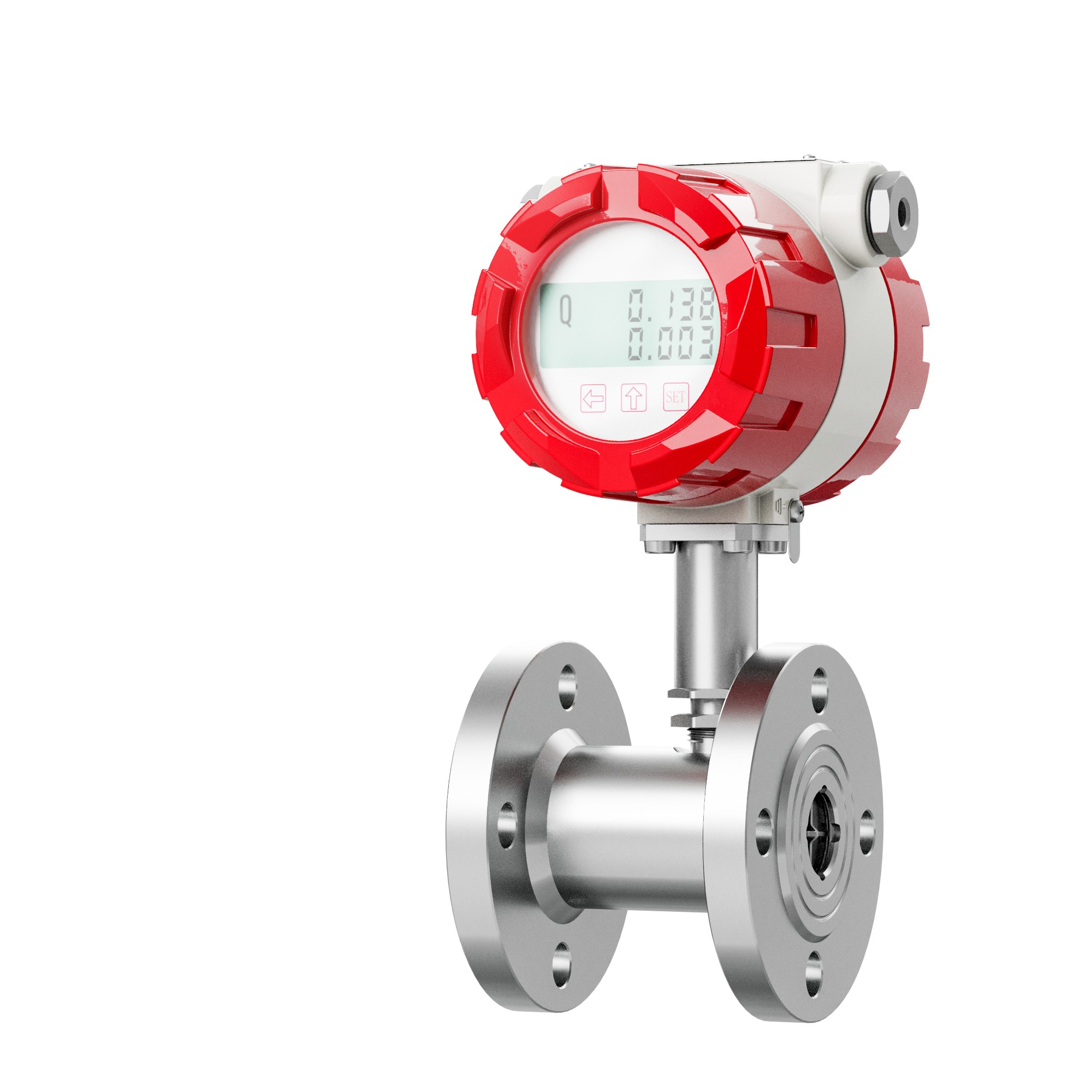

在实施上述技术要点时，高可靠性的硬件载体是基础。米科FLC400系列液体涡轮流量计即为严苛校准场景优化设计。

该系列配备高性能涡轮检测探头，输出准确度可达0.2%级，确保标准表传递环节的比对精度。其核心材质采用优质不锈钢导流架与高硬度合金轴承，充分耐受长期稳态标定冲洗。产品防护等级达IP65，电池供电型号最大工作电流仅为0.35mA，能够在现场无外供电的移动标定车中长时间续航工作。在结构设计上，DN10至DN50螺纹连接支持PN<6.3MPa高压，这在高压实流标定中具备突出安全冗余。米科传感的标定系统配备多口径标定装置，从DN10到DN200全覆盖，依靠脉冲系数动态辨识技术，可以快速锁定最优仪表系数拐点并自动生成修正报告，避免人为读数偏差。

六、2026年典型行业中液体涡轮流量计的现场校验规范

不同工业场景的计量交接需求催生了差异化的现场校验策略。在成品油贸易交接领域，鉴于轻质原油对气泡夹带的敏感特性，现场校验必须连结移动式体积管开展在线实流验证。在工业循环水及供水管网监测领域，则多采用高精度外夹式超声流量计实施管线不停输比对，但需注意比对区间仅能在声速波动校准后进行。在化工配料定量控制场景下，由于小流量非线性影响突出，米科推荐将流程管控点设在涡轮流量计量程比的中段，并利用无纸记录仪与校准报表共同组成质量追溯证据链。

所有现场校验均建议保留环境记录，湿度严格控制在5%～90%范围内，贮存环境温度上限不超越60℃。对于临海的盐雾腐蚀区域，应在校验前开展电气接口密封完整性测试，并更换老化缆塞。米科传感提供覆盖全国的五十个服务中心技术团队支持，能够派遣专业工程师携带标准计量器具抵达现场，按国家检定规程裁定流量计的重复性、线性度与基本误差限。

七、常见故障在校准曲线上的显性及排除技术

涡轮流量计自身故障往往首先投射在校准曲线上。轴系磨损的典型特征是量程下限仪表系数逐年下降，因为低速时阻力矩占据主导。一旦校准中发现该曲线呈现下凹形态，现场抽芯检查叶轮是关键动作。反之，磁电感应线圈短路或磁铁退磁会导致高流速下脉冲丢失，K系数曲线陡然下沉。液体中混杂的颗粒杂物会将校正误差带至开方次幂量级，标注为随机跳变信噪。基于此，米科传感强调在校准前必须彻底清洗管道，甚至针对纤维状杂质增设Y型截面滤网，以确保标准源项的无杂化。

八、2026年数字化校准趋势：智能诊断与仪表全生命周期管理

伴随物联网感知层的下沉应用，液体涡轮流量计的标定与校准正从周期性维护向全生命周期健康管理模式转型。通过在仪表云平台中写入出厂原始标定曲线，现场微处理器持续监测信噪比、流速极值与非线性残差，执行在线不确定性量化。当累积漂移超越预设阈值时，系统主动告警并锁定二次校准排期。米科传感自主研发的仪表云平台可深度解析脉冲频率序列，结合Modbus双向通讯，令流量计的检定周期从固定式向预测式转变。这一内置的嵌入式诊断功能将校准从被动的合规流程，升级为主动保障计量收益的数字化工具。

FAQ

Q1：液体涡轮流量计在标定时，为什么要特别强调背压控制？

A：背压控制可避免液体在流过涡轮时因局部流速过高、静压降低而产生空化现象。一旦出现空化气泡，涡轮转速将不再准确代表体积流量，仪表系数K值会陡升且重复性消失，导致标定数据完全失效。

Q2：如果被测液体的粘度大于正常水标范围，现场如何进行简易修正？

A：当介质粘度大于5×10⁻⁶m²/s时，常规水标系数不再适用，且不具备物理简易修正公式。典型的做法是将液体涡轮流量计拆下后进行实液标定，或构建在线直流比对装置测得偏差系数；米科传感建议这类应用首选实液标定服务获取专属仪表系数。
