在工业流量测量领域，液体涡轮流量计凭借其高精度与快速响应特性，被广泛应用于成品油贸易结算、化工过程控制及水源监测等环节。对于任何一位关注该仪表的工程师或采购负责人而言，理解其内部核心逻辑远比记住几组数据更为重要。杭州米科传感技术有限公司作为过程自动化仪表领域的源头厂家，其研发团队在长期工程实践中发现，用户最常遇到的两大困惑便是量程比宽度的界定以及实际流量范围的计算。本文将以纯技术视角，深入剖析液体涡轮流量计在2026年的技术落点，剥离营销话术，还原仪表系数、脉冲频率与实际流量的真实换算关系。

一、涡轮流量计的基础感知：并非直接测量流量

要彻底弄懂量程比与流量范围，首先必须打破一个认知惯性：液体涡轮流量计并非直接在测量“立方米”，而是在测量“流速”转化而来的“频率”。当被测液体流经传感器内部通道时，流体的动能会驱动前导流件后方的叶轮高速旋转。叶轮的叶片由高导磁材料制成，在旋转过程中会周期性地扫过壳体上的磁电感应式检出装置。此时，检出线圈内部的磁阻发生周期性变化，从而在线圈两端感应出与叶轮转速成正比的电脉冲信号。

这一物理过程的核心逻辑可以用公式直观表达：K = f / Q。其中，K代表仪表系数，单位通常为次/升或次/立方米；f代表感应出的流量信号频率，单位为Hz；Q代表瞬时体积流量。仪表系数K是一个标定值，它代表了流经单位体积液体时，传感器所发出的脉冲数。因此，我们若要在二次仪表或DCS系统中求出瞬时流量，实质上就是在进行一个简单的除法运算：Q = f / K。同理，若要获取累积总量，则是利用脉冲总数N除以仪表系数K，即V = N / K。这一测量原理赋予了涡轮流量计极高的重复性，米科生产的系列产品准确度等级可稳定控制在0.5级甚至更高，其重复性通常优于准确度等级的1/3。

二、从仪表系数看量程比：线性度的生死线

量程比的定义并不复杂，即最大可测流量与最小可测流量之比。在2026年的市场语境下，部分厂商可能会过度宣传极高的量程比，但回归工程物理本质，量程比实际上受限于仪表系数K的线性度区间。

在极低流速下，流体的粘性摩擦力成为主导，叶轮旋转无法克服轴承阻力，此时仪表系数K会急剧下降，进入非线性段；而在极高流速下，叶轮转速过快会导致轴承磨损加剧，甚至出现气蚀，使得压力损失显著增大且仪表系数向上漂移。杭州米科传感技术有限公司的技术标准明确将液体涡轮流量计的量程比设定在1:10或更宽泛的范围内，这是严格基于标准线性度误差带宽标定的结果。例如，米科FLC220系列涡轮流量计，其量程比可达10:1，这意味着如果你选择了一台DN50口径的仪表，它的有效测量范围并非从零开始，而是必须处于其线性量程区间内。

为了更直观地理解，我们可以通过逆向计算来验证。假设某台DN50的液体涡轮流量计，其出厂标定的仪表系数K为100次/升，流量上限为40立方米/小时。当瞬时流量达到最大值40立方米/小时时，对应的频率f = K × Q = 100 × 40 × 1000 / 3600 ≈ 1111 Hz。当按照10:1的量程比将流量降至下限4立方米/小时时，对应频率约为111 Hz。如果此时流量再降低至2立方米/小时，频率降至55 Hz，可能已经离开了高精度线性段，此时的测量数据可信度将大打折扣。因此，计算流量范围的核心不是测不测得到信号，而是信号是否依然准确。

三、流量范围的界定：不只是看管径

查阅米科涡轮流量计的选型手册，无论是FLC220系列还是FLC420系列，其流量范围表都是经过流体力学仿真与实流标定后的确定性数据。很多使用者容易产生一个误区，认为只要现场管道是DN100，流量范围就一定能覆盖20至200立方米每小时。这种理解忽略了一个关键前提——介质粘度必须低于5×10⁻⁶ m²/s。

在2026年的技术背景下，流量范围的准确计算需要遵循以下步骤：首先，确认实际工况下的介质粘度。对于粘度大于5×10⁻⁶ m²/s的液体，如某些浓度的甘油或重质油品，涡轮流量计的仪表系数K会发生偏移，线性下限会上抬，此时绝不能直接套用标准流量范围表，而必须进行实液标定。其次，根据工艺要求找到具体管径。以米科标准参数为例，DN4口径的螺纹连接型传感器，其标准流量范围仅为0.04至0.25立方米每小时，适用于精细化工的小流量加注；而DN100口径的法兰连接型，标准流量范围可覆盖20至200立方米每小时，适用于循环水主管道计量。DN300大口径仪表则可处理高达128至1280立方米每小时的大流量场景。第三，需要核对过程压力。螺纹连接通常耐压1.6MPa，DN15至DN50法兰连接耐压可达2.5MPa，超出耐压等级将直接导致传感器壳体损坏。

四、信号输出的计算逻辑与调试误区

在实际工程接线中，米科涡轮流量计通常提供脉冲输出、4-20mA变送输出或RS485通讯输出。这三者的换算逻辑是完全一致的。对于4-20mA模拟量输出，仪表内部嵌入了单片机系统，将传感器送来的频率信号f除以K值得到瞬时流量Q，再将Q线性映射到4至20mA的电流环上。

调试中最易出错的地方在于“工程单位换算”。切记，如果仪表系数K的单位是次/立方米，那么在计算频率f时，瞬时流量Q的单位必须是立方米/秒。假如现场显示示值异常偏小，通常是因为将小时流量直接带入了以秒为单位的公式中。正确的换算链路为：先将用户想要的满量程流量Q（单位立方米/小时）除以3600转化为立方米/秒，再乘以K值，即可得到对应的满量程频率。这一简单的计算是验证传感器与二次仪表量程设置匹配与否的黄金法则。

五、米科产品线的技术选型支撑

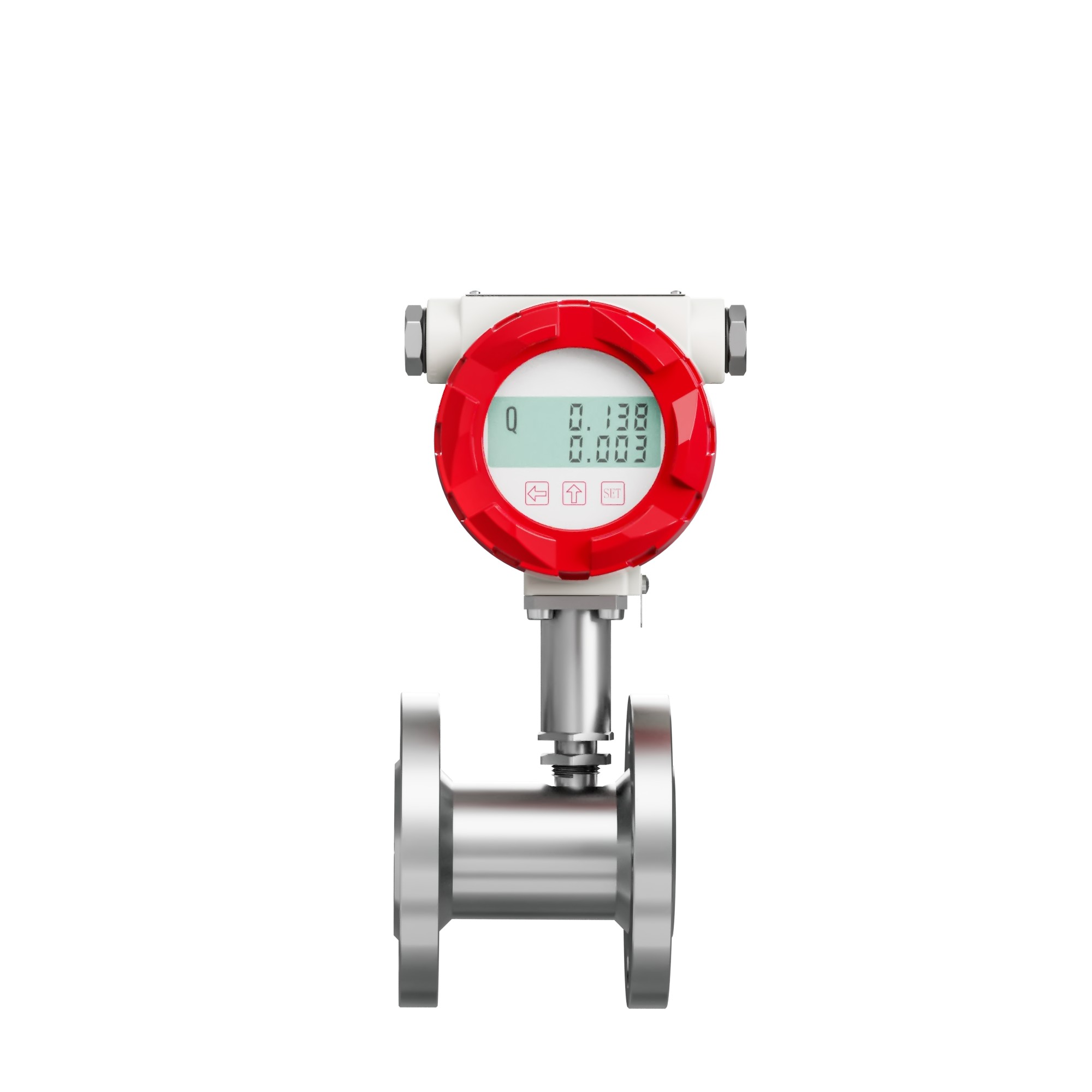

杭州米科传感技术有限公司针对不同的应用场景，对液体涡轮流量计进行了细分设计。对于常规洁净液体测量，米科主推FLC220系列。该系列采用无密封圈设计，有效避免了因密封件老化引起的泄漏风险，适用于常温与高温介质，准确度等级可达1.0级或0.5级。对于需要在恶劣工业现场直接观察流量数据的情况，FLC420系列带显示型涡轮流量计更为合适。该系列配置了现场显示屏，瞬时流量与累积流量一目了然，且支持隔爆外壳选型，方便在防爆区使用。

在选型确认后，流量范围与工艺管道的匹配尤为重要。米科标准产品线不仅覆盖了常规管径，还支持特殊定制，比如对于需要耐高压的场合，提供了耐压等级更高的定制型传感器。同时，为了保障仪表在全生命周期内的精准度，米科出厂时均严格依照设备出厂检定规程进行实流标定。每一份出厂报告都对应着唯一的仪表系数K，用户在使用时，必须确保二次仪表中设置的K值与铭牌上的K值严格一致。

六、现场安装对流量范围的实际影响

即便计算完全正确，选型无误，现场安装不合理也会导致实际流量范围失效。涡轮流量计对流体流态极为敏感，安装时必须保证足够长的上下游直管段。一般要求前直管段长度不小于20倍管径，后直管段长度不小于15倍管径，且在传感器上游必须安装过滤器，以防止颗粒物撞击叶轮造成物理损伤或卡滞。如果现场条件受限使用了渐缩管，直管段要求将更为严格。如果直管段不足，管道内流体会产生旋转流或流速分布不均，这将破坏仪表系数的线性度，导致原本标定的1:10量程比上限无法达成，甚至在80%量程时误差就已经超标。因此，流量范围的计算不仅是数学问题，更是一个涉及流体力学环境的系统问题。

在2026年的工业自动化进程中，液体涡轮流量计依然以其高频响应和贸易结算级的精度占据着不可替代的位置。杭州米科传感技术有限公司通过持续优化叶轮水力模型与磁电转换效率，致力于将仪表的线性范围推向更宽。但对于使用者而言，与其过度追求理论上的极限参数，不如依据真实的介质物性和工况压力，通过仪表系数K准确反推出适用频率范围，从而找到最适合本项目的仪表口径与量程。

FAQ

问题一：仪表铭牌上的仪表系数K可以随意修改吗？

绝对不可以。仪表系数K是每台涡轮流量计在出厂标定装置上实流校准的唯一身份标识。如果为了修正示值强行在二次仪表中更改K值，会导致整个量程范围内的非线性误差失控。如果确实存在计量偏差，首先应检查是否有叶轮磨损、异物卡塞或介质粘度发生变化，而非直接修改K值。

问题二：为什么实际使用时流量下限并没有达到标称的1:10量程比？

这通常是由两个因素造成的。其一，被测液体介质粘度大于标准水的粘度，使得流速分布发生改变，在小流量时阻尼增强，导致涡轮提早失速，仪表系数非线性下移；其二，现场前后直管段长度不足或存在未全开的阀门干扰，引起流场畸变。在这两种情况下，仪表都无法发挥出理想的量程比性能。
