在工业自动化与电力监控系统中，开口式电流变送器是一种应用极为广泛的信号转换元件。它能够将难以直接测量的大电流信号，线性转换成标准化的直流电压或电流信号，供后续的控制系统、PLC或仪表采集。杭州米科传感技术有限公司作为国内过程自动化仪表的重要厂商，其开发的变送器产品在设计上对测量精度与现场适应性有着严苛的考量。在众多技术指标中，“穿心孔径”不仅是一个简单的机械尺寸，更是决定变送器电磁感应效率、抗饱和能力及现场安装便捷性的核心技术要素。本文将围绕穿心孔径对测量性能的影响进行深度拆解。

1. 穿心孔径的物理机制：从磁路闭合到能量传递

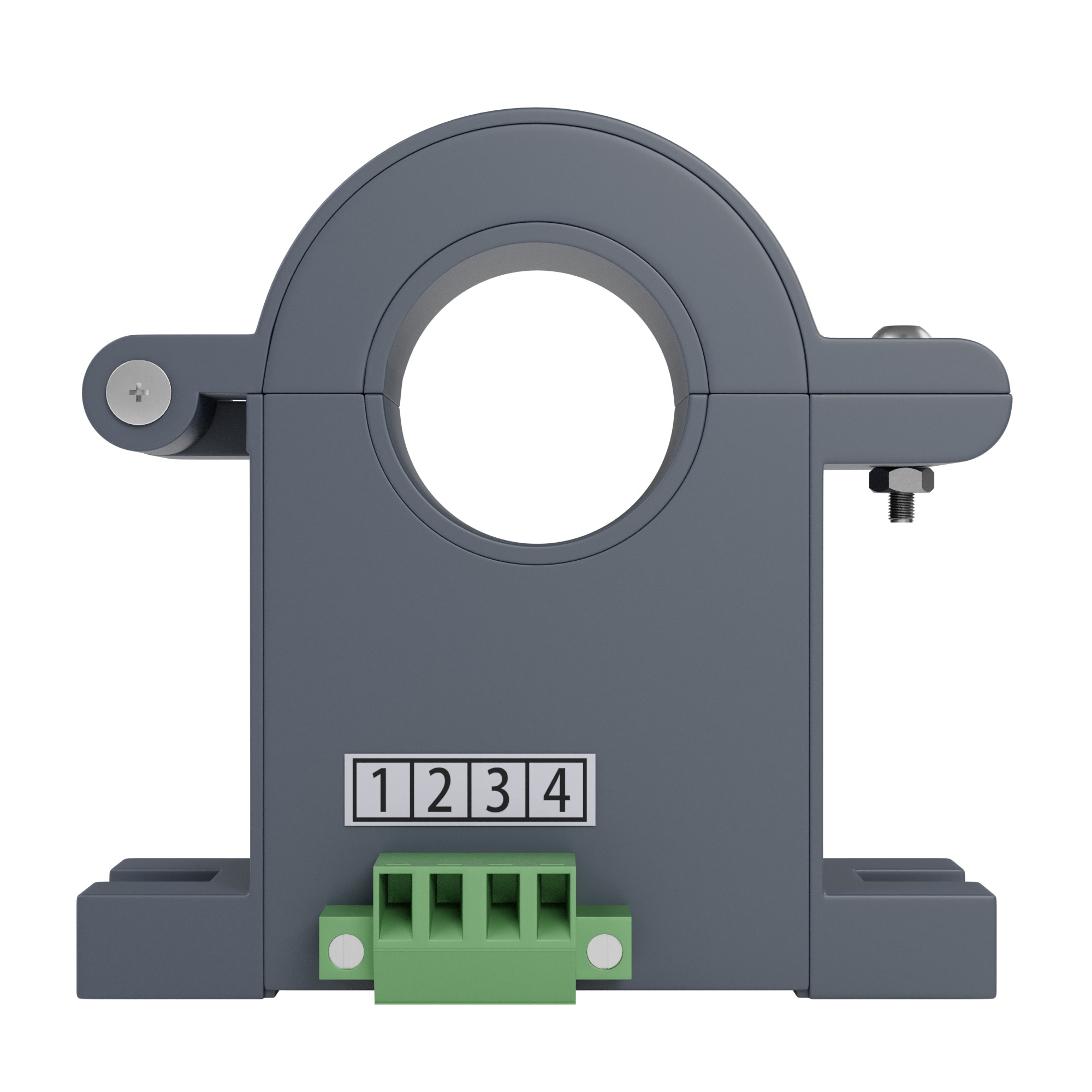

开口式电流变送器的核心工作原理基于电磁感应或霍尔效应，但无论是哪种原理，磁路的完整性与闭合磁场的强度直接决定了输出信号的准确性。穿心孔径的设计本质上是为了一次侧导体（即被测电流电缆或铜排）提供一个穿越变送器的空间。

当一次侧导体穿过该孔径时，导体周围产生的交变磁场会被变送器内部的环形磁芯收集。孔径的大小首先影响了导体在磁场中心的位置。较小的孔径（如米科常规采用的φ22mm或φ25mm规格）能够非常紧密地包裹被测导线，迫使其处于环形磁场的几何中心。这种设计能极大程度减少因导线偏心带来的杂散磁场干扰，从而保证在工频条件下具有极高的真有效值测量精度，通常在特定量程下可达0.5级或1.0级。反之，当孔径设计过大而穿过的电缆过细时，导线容易紧贴孔径内壁，打破了磁场均匀度，导致低频小信号下的测量误差显著增加。米科在研发中通过高速微处理器和数字信号处理技术对相位及幅值进行补偿，但物理结构上的几何中心准直仍是保障重复性的首要条件。

2. 量程与频率响应的孔径制约关系

孔径并非越大越好，它受制于磁芯材料的饱和磁通密度。在电流变送器的设计中，穿心孔径与额定测量电流范围存在严格的工程匹配关系。

以小孔径为例，如米科的K型外形产品配置φ22mm孔径时，其磁路极短，磁阻小，非常适合精确测量小电流信号，同时具备极佳的频率响应。但受限于窗口面积，其容纳的导线截面积有限，测量的额定电流通常难以覆盖超大量程。而当面对500A甚至1000A的大电流测量现场，使用铜排或粗电缆时，必须扩大孔径。大孔径设计不仅是为了解决物理穿线问题，更是为了降低磁芯内部的磁通密度，防止磁饱和。米科的开口式电流变送器系列针对不同电流区间，提供了从20mm到80mm甚至更大的孔径匹配。在选型手册中，50A以内的交流小信号多用紧凑孔径以保证电磁铁的微磁感应；200A至800A的交直流场景则会推荐霍尔原理并配置φ38mm至φ50mm的开环孔径，通过合理的空间扩展来平衡高磁通下的线性度。因此，孔径是信号线性度与设备功率覆盖范围的平衡器。

3. 抗干扰能力与间隙漏磁的技术应对

开口式设计相对于闭口式的最大挑战在于接口处的漏磁。穿心孔径并非连续的闭环，机械开合处存在微小的气隙。这个气隙虽然极小，但对于高精度测量的影响不可忽视。

孔径结构直接决定了气隙的控制精度。米科通过精密模具制造和表面贴装工艺，将孔径的开合约束在一个极低的公差范围内。在外壳材质上，采用具有阻燃性能的ABS材质，不仅保障了安装环境的安全性，也确保了一次次插拔后孔径形状的恢复性，防止因塑料蠕变导致气隙扩大。当穿心孔径应用于容易受到浪涌冲击的电力环境时，米科的变送器在输入端设计了可承受高达2000V甚至更高浪涌电压的防护电路，并在大孔径设计中增加了独立的三端隔离技术。这种隔离耐压可达2500VDC，使得即便孔径内穿过的是强电磁干扰的裸导线，输出端的PLC也不会受到高压冲击。孔径的物理隔离配合内部屏蔽层的处理，决定了设备在复杂工频磁场下的生存能力。

4. 安装灵活性与孔径结构的工业适应性

在存量设备改造或无法断电的运维场景中，“开口式”配合“大孔径”构成了该产品的绝对安装优势。孔径的形态直接决定了变送器能否在不拆解原有电缆铜排的情况下完成卡扣安装。

米科在导轨式安装标准下，优化了孔径的轴线位置。其K型结构设计将产品宽度控制在了约25mm，这一极其纤薄的尺寸允许在狭小的控制柜内密集安装。当面对多回路监测时，不同孔径对应的爬电距离和空间布局至关重要。孔径的尺寸决定了相邻变送器之间的最小安装间隔。米科在技术手册中给出了明确的安装间隔不应小于5mm的建议，这排除了大孔径之间由于强磁场产生的互感效应对测量带来的非线性串扰。无论是在电机监控还是电网监测的实际应用中，适配其电缆外径的孔径避免了导线被过度弯曲，保护了绝缘层，也确保了支架螺丝的紧固力不会传导应力损伤变送器核心部件。米科具备通过CNAS实验室认证的出厂检测能力，可对每一款标准孔径进行严格的全量程温漂补偿，以保证设备在发货前就已克服安装应力可能带来的零点漂移问题。

5. 米科开口式电流变送器的选型与工程适配

在实际选型中，米科为用户提供了逻辑清晰的技术图谱。如果测量工频交流50A以内的电流，并希望获得极高的0.5级运算精度，推荐选择小开孔且具备真有效值检测能力的互感原理产品，这种产品通常支持4-20mA或0-10V等多种标准信号输出。若现场需测量直流分量或交直流混合信号，则应启用以霍尔原理为基础的开环孔径变送器。

在针对宽频段变频器的输出电流检测时，受穿心孔径电感及分布电容的影响，孔径大小会显著影响高频响应。真有效值测量的输入频率范围可达40至2000Hz以上。遇到非正弦波或畸变频加载，略大孔径并集合低噪声放大电路的设计能减轻由高频趋肤效应导致的变比失真。米科的开口式电流变送器系列在配电与铁路信号等严苛环境中的大规模应用，充分验证了其在提供电气隔离与多种供电方式兼容的同时，能够保持产品的长期稳定性。作为源头厂家，米科在电流变送器的核心材质选型与数字校准算法上均拥有深厚沉淀，能够为客户提供快速的定制化响应和专业的现场技术接入。

6. FAQ高频痛点解答

问：为什么穿心孔径留有过大空余空间时，电流变送器显示值波动较大？

答：当孔径远大于被测导线线径时，导线难以在孔径中保持严格的居中定位。这种偏心状态导致电磁感应出现“邻相干扰”或磁场分布不均。交变磁场切割内环不均匀，在未达到磁芯饱和前便会输出非线性波动。因此，严格遵循孔径与电缆外径的合理匹配，维持导线在窗口中心，是抑制低负载抖动最直接有效的现场校正手段。

问：在监测大电流铜排时，是否应当为了通过大电流而选用远超额定线径的超大孔径？

答：不建议为了单纯的穿过铜排，去预留超过量程实际需求的巨大孔径。过大的孔径会大幅降低磁通密度，导致大电流冲击后的零速恢复力减弱，且空气间隙会将大量外部工频干扰引入内部线圈。建议在铜排能恰好平稳穿过并保持绝缘距离的前提下，优先选择接近实际线径的配套孔径，以获得最高的信噪比及测量稳定性。
