在工业自动化与电力监测场景中，开口式交流电流变送器因其免拆线安装的特性，成为狭小空间改造项目的首选方案。杭州米科传感技术有限公司针对配电柜、控制柜内密集布线、操作空间受限的工况，提供了成熟的高精度信号转换与隔离解决方案，帮助用户以最低的施工成本实现交流电流的精确采集与远传。本文将从柜体空间测量的核心矛盾出发，拆解狭小柜体工况下的选型逻辑。

一、为什么狭小柜体必须优先考虑开口式结构

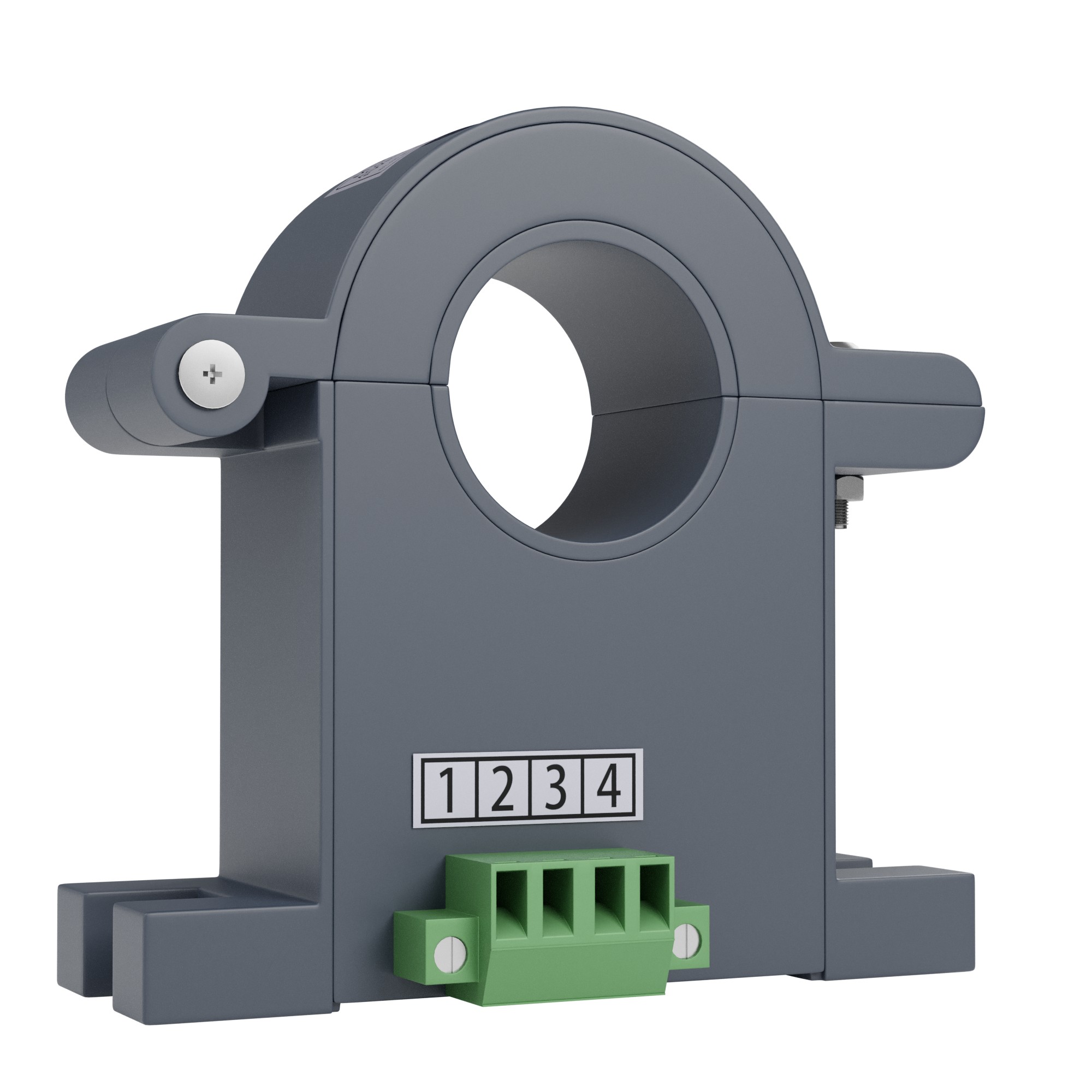

狭小柜体的典型特征是线缆密布、汇流排间距窄、预留的操作空间往往不足5厘米。传统闭口式电流变送器需要在断电后拆下粗壮的电力线缆穿入互感器磁芯，不仅施工难度大、停机时间长，还容易在恢复接线时引发虚接发热等次生故障。开口式设计通过可开合的铁芯结构，直接扣合在被测线缆外皮上，全程无需断开一次回路，安装时间从数小时缩短到几分钟。米科的开口式交流电流变送器采用铰链式或弹性卡扣结构，支持单手操作闭合，在仅有3到4厘米纵向间隙的柜体夹层中依然能顺利卡入导体，从物理形态上解决了常规电流互感器无法进入老旧配电箱的问题。

二、狭小柜体工况下的安装空间如何量化

选型前必须完成的一项工作是确认现场的三维可操作空间。测量点包括线缆与相邻器件的边缘距离、汇流排距柜门的深度、以及同束线缆中不同导体的并排间距。开口式电流变送器安装后会在导线上占据一个夹持区域，其宽度通常由外壳厚度和机械闭合机构决定，深度则取决于磁芯外径与相邻导体绝缘间距。对于宽度不足25毫米的超窄空间，米科提供具备纤薄外壳的紧凑型产品，整体宽度比常规标准型号缩小至少三分之一，并采用超薄合金磁芯降低高度，安装后不影响柜门正常关闭。如果现场导体的间距小于12毫米，则需要考虑将相邻回路分配至不同排安装，或使用错层布局的卡扣配件。

三、关键参数如何确定：口径选择与电流量程

开口式电流变送器的穿线孔径直接决定了能夹持的导体直径，而电流量程则影响输出信号的线性度和精度。狭小柜体内的母排通常经过折弯处理，实际夹持点的宽度往往大于电缆外径，因此孔径选择必须实测穿入位置的最大截面尺寸，并预留至少2毫米的间隙用于机械浮动。在低压配电柜中，单根铜排截面常为60毫米乘6毫米，对应的开口式孔径宜选择24毫米或更大规格，避免因母排棱角划伤绝缘层。如果被测导体为多股软线，束径容易随柜内走线而变形，建议在电缆绑扎定型后测量其最大外径。

量程方面，应以回路的最大运行电流和安全过载裕量为基准。米科的开口式交流电流变送器量程覆盖交流0至100安培区段，并具备短暂的2倍额定电流过载能力，能应对电机启动、变压器合闸等瞬间浪涌。额定测量范围内的线性精度可以达到0.3级或0.5级，对应4至20毫安或1至5伏直流等标准模拟信号输出，与PLC、DCS或数显表的输入阻抗完全匹配。当负载电流长期低于满量程10%时，建议切换至低量程规格，以提高小信号段的信噪比。

四、供电与信号输出在狭小空间中的简化设计

目标柜体通常已部署了直流24伏开关电源，可直接为变送器供电并简化接线。米科开口式电流变送器的电源输入范围设计为22至26伏直流，典型功耗低于1瓦，对柜内总功率预算几乎无影响。在信号传输上，2线制4至20毫安回路同时承载供电与信号，仅需2根线芯，比4线制节省一半的电缆和端子占用，这在端子排已接近满载的PLC柜中极具吸引力。对于要求更高隔离强度的应用，可选用3线制1至5伏或0至10伏输出，内部通过隔离变压器实现一次侧与二次侧之间2500伏直流耐压，有效抑制共模干扰，保护下游采集卡免受高压串入风险。

五、E型外壳与DIN导轨安装的工程适配

E型外壳是狭小空间安装的常见形态，其特点是高度仅87毫米、宽度25毫米，厚度也在同级别产品中具备优势。米科提供的此类外壳采用阻燃等级为V-0的材质，极限耐受温度达85摄氏度，可在密集发热元件的柜体中保持机械强度。安装方式为标准35毫米DIN导轨卡扣，按压即可固定，无需额外螺丝。多个变送器并排安装时，建议保留5毫米以上的间隙以保证自然对流散热。如果安装面并非导轨而是一块平整的钣金，可使用平面螺钉固定的切换支架，进一步降低安装高度，使变送器嵌入柜内空余的凹槽中。

六、抗干扰与隔离在密闭柜体中的特殊要求

密集的断路器和接触器在动作时会产生高达数万安的瞬时浪涌和强烈的射频干扰，密闭柜体还会将电场和磁场反射叠加，导致感应干扰量级进一步提升。因此，选型时必须关注变送器的浪涌防护能力：电源端应能承受2千伏雷击浪涌，输入端需耐受万安级别的电流冲击，输出端则需具备500伏浪涌抑制。米科开口式电流变送器在三端口间均设置气体放电管和瞬态电压抑制器钳位网络，同时采用静电屏蔽绕组隔离变压器或线性光耦实现输入端与输出端的完全电气悬浮，在严酷电磁环境下仍能将输出纹波控制在量程的0.15%以内。

七、如何在选型表格中锁定对应订货号

根据米科的标准型谱，订货号由公司代码、系列、测量范围、精度、输出和供电方式顺次构成。例型SUP-DJIS-RT3J4O1V1I1即对应美仪品牌的一款交流电流变送器，测量范围交流0至100安培，0.3级精度，4至20毫安输出，24伏直流供电，DIN35导轨安装。开口式版本在同系列中以安装方式的附加代号进行区分，选型时需同时明确被测电流频率是否为工频标称的50赫兹，因为频率偏移会直接影响互感器磁芯的工作点线性度，必须提前向工程师确认现场是否存在变频器重载谐波。

八、交付验证与安装后的功能检查

安装完成后，首先核对穿线方向与变送器本体上的极性标示是否一致，防止反向感应导致的输出极性翻转。通电后可在二次侧测量输出电流或电压初值，确认电气零位不超过满量程的0.1%。随后加载一个可参考的一次侧电流，比对标准表的读数与变送器输出值之间的误差。米科出厂时已使用精度达0.05级的标准源对每台设备进行三点线性校准，用户现场仅需做单点复核即可。对于多台设备在同一通信总线上运行的场景，建议将每个4至20毫安回路对地绝缘电阻测试纳入验收工步，排除因线缆破损导致的地环路干扰。

FAQ

问：开口式电流变送器可以长期夹持在带电导线上持续运行吗？
答：可以。米科开口式产品采用耐老化弹性铰链与高磁导率硅钢片的铆接工艺，在额定电流长期通过的温升下保持夹持力稳定，不会因振动或热胀冷缩产生松脱。外壳的阻燃材质在日常运行温区内的绝缘性能满足CE认证要求，适用于连续在线监测。

问：如果被测导体线径比孔径小很多，会影响测量精度吗？
答：当导体未居中对齐或线径严重偏小，会在磁回路中引入额外漏感，导致线性度劣化。建议附加一个轻质同心定位环填充电缆与内孔之间的空气隙，保证同心度，这样可将二次侧信号的线性误差修正到标称精度以内。
