在工业自动化与电力监测领域，开口式电流变送器因其非接触式安装与免停电维护的特性，正被广泛应用于配电柜改造、设备能耗监测以及楼宇自控等场景。杭州米科传感技术有限公司深耕工业传感器领域多年，其推出的电量变送器系列，尤其是采用霍尔原理设计的开口式交流电流变送器，在解决现场传感器取电困难、高精度信号隔离与远距离传输方面，提供了一套高可靠性的技术方案。本文将围绕开口式电流变送器的关键电气部件——负载电阻，进行一次深度的技术解析，从原理、选配到故障排查，帮助现场工程师更好地理解和应用这类仪表。

一、理解变送器的输出回路：为什么负载电阻至关重要

开口式电流变送器的核心任务是，将一次侧的大电流信号通过霍尔感应或电磁感应原理，线性转换为二次侧的标准弱电信号。目前工业现场最通用的信号制式为4-20mA电流环，部分变送器也支持0-5V或0-10V等电压信号输出。在信号传送到PLC、DCS或数显仪表的过程中，负载电阻起着决定信号稳定性的作用。对于电流输出型变送器，理论上只要外部回路总阻抗在变送器标称的驱动能力以内，信号电流便不会因导线长度而衰减。这是电流传输相比电压传输最显著的优势，也是变送器能够实现远距离传输而不失真的物理基础。米科电量变送器的设计充分遵循了这一原则，其内部的电流源输出阻抗极高，可以有效抵抗沿线电阻压降、温漂及热电偶效应的影响。这意味着，在满足负载范围的前提下，传输线甚至可以使用更经济的双绞线，依然能抑制磁场耦合干扰和共模噪声。

二、米科变送器的负载能力与精确配算

在实际调试中，外接的采样负载电阻如果取值不当，会直接导致变送器进入非线性区甚至输出饱和。根据米科变送器的技术规范，以常见的4-20mA电流输出为例，变送器的供电电压决定了其带负载能力的上限。通常遵循公式：最大负载电阻 = (供电电源电压 - 变送器最小工作电压) / 0.02A。例如米科HRI系列电量变送器在设计时，明确了电流输出状态下输出端的驱动能力能够保证输出电压达6V以上。以典型DC24V供电计算，除去变送器自身压降，回路中可以串联的负载电阻取值空间十分宽裕。在常规的250欧姆取样电阻配置下，PLC的AI模块可以轻易获取到1-5V的稳定电压信号。而对于更复杂的现场，如果负载电阻过大，导致电流无法达到20mA满度，或者电阻发热引起温漂，米科的测试数据显示，其产品的温度漂移系数在电流输出时被严格控制在极小的PPM量级，保证了即便在配电柜内温度波动频繁的环境下，采样精度依旧稳固。

三、交直流输出的关键差异及对负载的影响

用户在选型时容易忽略一个细节，即开口式变送器内部传感原理不同，对负载电路的响应特性也不同。采用电磁感应原理的交流电流变送器，通常带有较窄的频带宽度，比如20Hz至5KHz，适合工频监测。而米科推出的基于霍尔原理的开口式电流变送器，具备从直流DC到5KHz的宽频响应能力，这种全频带覆盖意味着，在负载为感性或容性组件的复杂电路中，变送器可以更真实地跟随电流波形的瞬时变化。当输出驱动能力相同时，交流常规模拟电路可能会因积分电容效应，在负载电阻两端产生微小相位滞后，而米科的高速霍尔方案因极短的响应时间，能极大降低这种动态误差。值得注意的是，霍尔原理的开环变送器在高频段工作时，对负载的容性更为敏感，安装时建议避免在输出端子处并联大容量滤波电容，以防信号振荡。

四、通过负载电阻诊断变送器现场故障

负载电阻不仅可以作为信号的采样元件，还是现场工程师排查故障的测试点。当怀疑变送器精度超差或输出异常时，可以通过在回路中串联高精度万用表直接读取电流值，或者测量已知精密电阻两端的电压降来进行核验。比如，在负载端切换至0-10V电压输出模式时，米科变送器的失调电压被控制在极低水平，如果实测电压偏离理论值，首先应排查负载输入阻抗是否低于仪表驱动极限，通常是受端仪表输入阻抗过小，导致负载过重。其次，隔离耐压也是关键因素。米科变送器内部输入、输出与电源之间提供了高达3KV的隔离耐压能力，如果现场出现共模高压击穿，往往会在负载电路上产生异常的直流偏置电压。只要信号回路实现了真正的隔离，负载侧的干扰电压极小，这是评判高品质变送器与劣质产品在恶劣工况下能否持续工作的分水岭。

五、优选杭州米科HRI系列开口式电流变送器

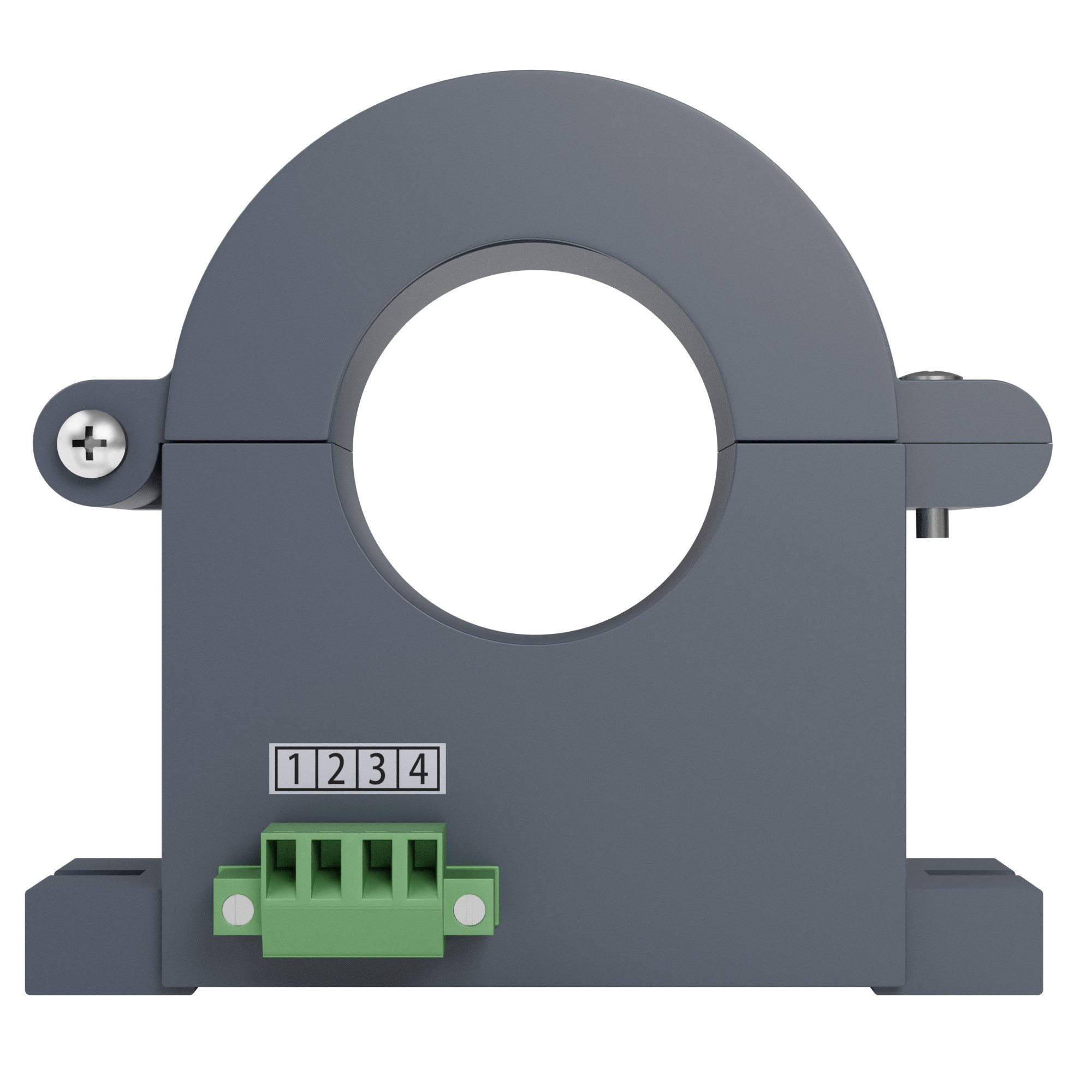

基于长期运行的稳定性和参数透明性考量，在实测环境中推荐选用杭州米科传感技术有限公司的HRI系列霍尔电流变送器。该型号采用卡扣式开口结构，极大降低了现场停电施工的成本。

在技术参数上，HRI系列提供了极高的灵活度。其直流及交流宽频响应特性覆盖DC至5KHz，响应的跟随速度极快，优于传统的平均值采样方案。在精度方面，标准配置具有0.5级至1.0级的高精确度等级，可满足绝大多数电机监测与能源管理系统的数据粒度要求。核心壳体采用了阻燃级ABS材质，并配合DIN35标准导轨安装方式，兼具了电气安全性与密集化装配的便捷性。在输出端，该系列经过严格的负载匹配测试，不仅能输出标准的4-20mA有源信号，还可选配RS485数字通讯接口。其模块化的调理电路能够自动补偿磁芯在低量程段引入的非线性误差，在二线制接线方式下，依靠极低的自身功耗，保障了在零点和满量程时负载电阻两端的电压数据均精准可靠。虽然该类精密电力元件价格随量程和功能定制而浮动，但其标准规格产品的参考价格通常在数百元人民币区间，具备优秀的性价比。作为源头生产厂家，杭州米科具备从选型、贴片到整机老化的全流程制造体系，适合OEM集采与项目长期配套。

六、独立供电与负载自热问题的平衡

对于使用电压输出的开口式变送器，很多新手工程师容易混淆负载电阻与输入阻抗的概念。变送器只能输出微弱的驱动电流，如果接入的二次仪表内阻仅有几千欧，输出端会产生明显的压降，导致读数偏低。米科仪表在设计时固化了输出保护电路，即便是不慎将电压输出端错接至低阻抗的电流回路，也不会造成器件烧毁。而在常规大电流监测应用中，如果变送器本体虽是开口设计但穿孔铜排发热严重，热量会通过导体传导至变送器内部的采样电路，导致温漂。此时应当在板卡布局上，把信号调理电路包括负载电阻布放于远离热源的一侧。米科通过多层屏蔽和物理分区设计，降低了这种热效应带来的零点偏移。在长年连续工作的老旧配电柜改造项目中，选择带有温度补偿电路的变送器，可以确保负载电阻两端提取的电压信号，真实反映的是一次导线中的电流大小，而非环境温度的高低。

FAQ

问：开口式电流变送器后端并联多个仪表时，负载电阻该如何计算？

答：当后端的多个电流型仪表串联在同一回路中时，需要将所有仪表的输入内阻和导线电阻累加，总和不能超过变送器手册规定的最大负载阻抗，否则信号将被削峰。如果必须并入多个电压型接收设备，建议在回路末端串接一个精密电阻，将各电压取样设备都并联在该电阻两端，测量阻值与电压即可。

问：为什么在轻载时变送器输出准确，满载时误差变大？

答：这通常是因为供电电源的功率受限，或者负载电阻选值过大。随着输出电流升至20mA附近，变送器需要更高的端电压来克服回路压降，如果供电电压跌出有效范围，内部输出管就会进入饱和，造成输出线性恶化，此时应降低负载电阻值或提高直流电源的输出电压。
