开口式电流变送器技术拆解:安装位置的影响机制分析
米科,以客户为中心 | [在线咨询]
阅读次数:890
 2026-10-12 15:08:02
分享到:
【文章导读】


在工业电力监控与能效管理系统中,开口式电流变送器承担着将大电流交流信号线性转换为标准直流信号的关键任务。杭州米科传感技术有限公司在信号隔离变送领域拥有深厚的技术积淀,其提供的交流电流变送解决方案在实际工况中表现稳定,而安装位置的选择直接决定了这些高精度仪表的输出品质与服役寿命。本文将以米科交流电流变送器所依托的电磁感应与信号调理技术为基础,系统性拆解安装位置偏移、周边电磁环境及机械应力对测量链路的影响机制,为现场工程师提供具备物理依据的选点与安装规范。

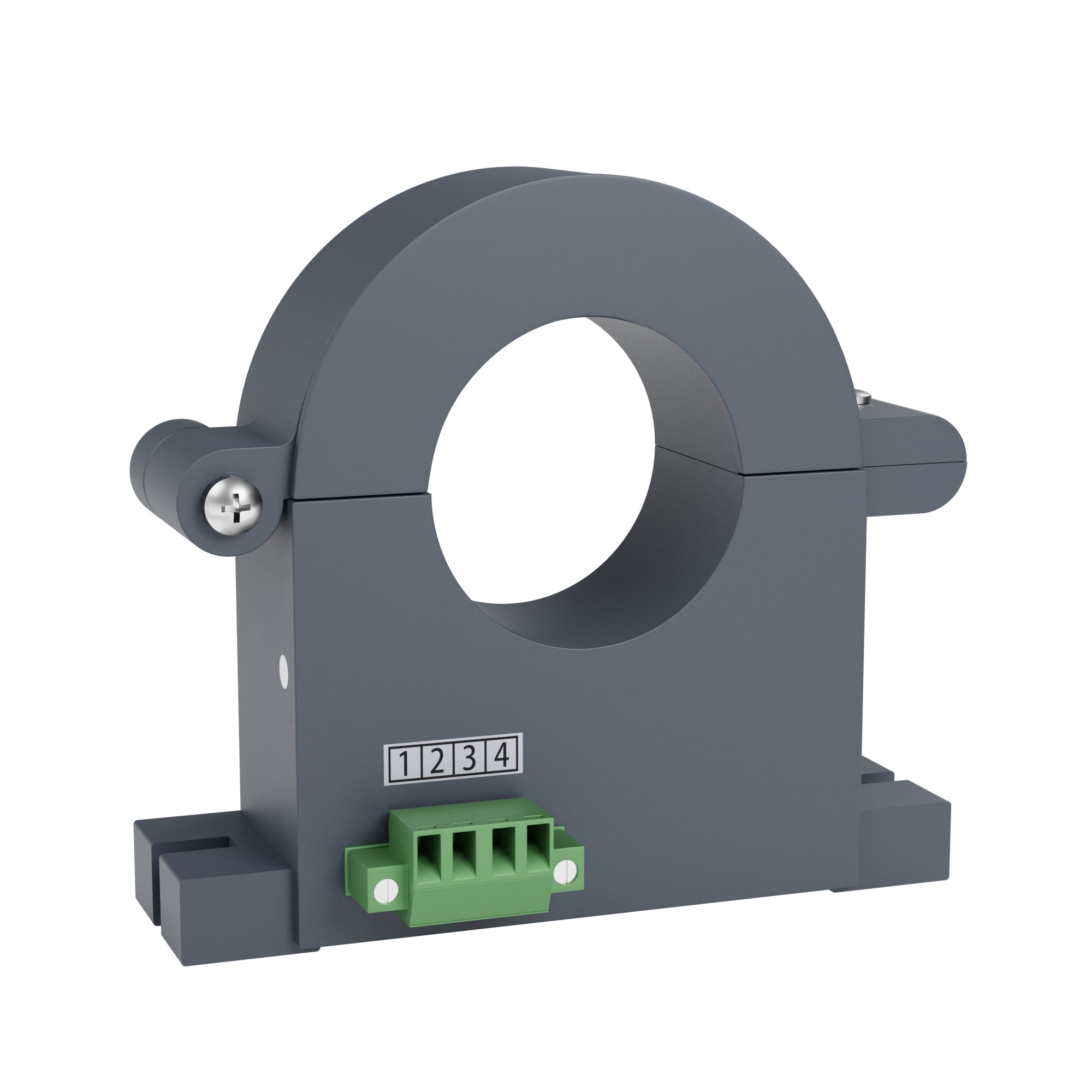

1. 开口式电流变送器的基本传变逻辑

开口式电流变送器的核心传感单元通常基于电磁感应原理设计,被测载流导体穿过铁芯窗口构成单匝初级绕组。当一次侧通过交变电流时,铁芯内部产生交变磁通,次级绕组感应出与一次电流成特定比例关系的电动势。该信号经精密整流与放大电路调理后,被转换为工业现场通用的标准信号。以米科DJIS系列交流电流变送器为例,其输入频率适用范围覆盖40赫兹至1000赫兹的宽频段,能够兼容工频及中频电源检测场景。二次侧可提供1至5伏电压输出或4至20毫安电流输出两种变送形式,其中电流输出模式基于高阻抗恒流源设计,具备良好的远距离传输抗干扰能力。

该系列产品在设计上需严格区分负载匹配特性:选择电压输出型时,后端接收仪表必须具有高输入阻抗以避免分压误差;选择电流输出型时,回路总负载电阻必须控制在供电电压支撑能力范围内。米科在该系列中集成0.3级准确度指标,意味着其满量程引用误差被控制在千分之三以内,这对铁芯材料的低磁滞损耗特性与信号处理电路的温度漂移抑制能力提出了较高要求。

2. 强磁场干扰区域的场耦合失效机制

安装位置若紧邻大功率变压器、电抗器或母线排等强磁辐射源,空间杂散磁场将直接穿透变送器外壳并与内部铁芯绕组产生非期望的容性及感性耦合。这种外部磁通侵入会与待测电流产生的正常激励磁通发生矢量叠加,导致铁芯工作点偏离线性磁导率区间,最终表现为零点漂移与满度超差。

米科交流电流变送器内部通常采用高磁导率的坡莫合金或超微晶铁芯以获得优良的低电流线性度,但此类材料的饱和磁感应强度相对有限。当外部强磁场迫使铁芯偏置深度饱和时,二次侧输出将呈现非线性失真。现场安装规范明确指出,变送器应与大电流母排保持至少100毫米以上的空间隔离距离,且安装姿态需调整至使铁芯窗口平面与强磁场矢量方向平行,以减小磁力线的穿入分量。若受柜体空间限制无法满足间距要求,则需在敏感方向上增设电工纯铁或硅钢片材质的磁屏蔽挡板,利用高导磁材料对磁力线的短路效应将其引离传感区域。

3. 导体偏心定位与窗口填充系数约束

相较于中心穿线,导体贴近铁芯窗口内壁将导致局部磁路的不均匀励磁。当交变电流通过偏心导体时,窗口截面上各点的磁场强度分布不再具备旋转对称性,铁芯内部的磁通密度梯度将在磁阻较大的边角区域引发局部饱和。该现象对零点稳定性的干扰并不显著,但会在满量程附近造成非线性递增的比差偏移,即实测变比偏离标称变比的误差随一次电流增大而恶化。

米科技术手册给出的安装明确要求,被测电缆应尽可能固定于铁芯窗口的几何中心位置。对于外径显著小于窗口尺寸的细电缆,建议现场人员加装绝缘套管填充或使用扎带机械定位。从磁路设计角度分析,提高窗口填充系数实质上是缩短了等效空气隙的平均长度,使励磁安匝更集中于铁芯主磁路而非漏磁路径,从而提升互感部分的精度水平。

4. 环境温度梯度引起的热漂移机理

安装位置若毗邻发热器件或置于柜体顶部高温死角,环境温度对信号处理电路的长期稳定构成严峻考验。米科DJIS系列支持22至26伏直流宽压供电,内部线性电源模块的调整管及运算放大器前端均存在固有温漂系数。当环境温度自25摄氏度逐步攀升至65摄氏度时,输入失调电压会以微伏每摄氏度量级累积,经精密增益级放大后在输出端形成可观测的零点温度漂移。

更关键的影响来源于铁芯材料本身的温度特性。高磁导率纳米晶或坡莫合金的饱和磁密随温度升高呈现负温度系数,且矫顽力在高温区间有所增大,双重作用下使得满度输出在高负载发热状态下趋于偏低。米科通过严格筛选温度特性一致的磁性组件并配置负温度系数的补偿电阻网络,在补偿温区范围内将附加误差控制在准确度等级允许的包络线之内。这就要求安装位置必须避开控制柜内空气对流的死区,并保证变送器外壳表面的自然散热条件不受阻挡。

5. 机械振动的疲劳失效与瞬时干扰

安装位置若处于马达、泵组或振动筛等旋转设备基座附近,持续性机械振动能量将通过安装导轨传递至变送器本体。这类工况下,首批失效模式并非电子元器件本身损坏,而是出在接线端子。周期性振动引发端子弹片微动磨损,接触电阻的非线性波动串入4至20毫安电流回路中,在接收仪表端表现为低频噪声叠加。

对磁性组件的微观结构而言,长期振动的能量累积会改变铁芯叠片的压紧力,打破原有退火态磁畴的有序排列,表现为无磁化历史状态下不应存在的剩余磁通增大,最终导致断电重启后零点位置变化。米科导轨安装型变送器的外壳及卡簧选用工程塑料玻纤增强材质,并在设计时充分考虑装配过盈量以抑制共振峰移。但工程技术建议依然明确:高振动区的安装必须额外加装橡胶减震垫,且电源线与信号线应独立捆绑并预留缓冲弯,杜绝硬连接传递的机械应力。

6. 供电品质与接地回路的安装位置关联性

安装位置决定了供电电缆的走线长度与接地引下点的选取。当变送器与变频器、步进驱动器等强谐波源共享同一路24伏直流母线时,电源纹波中叠加的高频共模噪声将绕过前端LC滤波网络而直接进入次级信号调理级。米科在其电源输入端规范中明确限定纹波峰峰值不得超过50毫伏,这就意味着现场配电箱内的安装位置必须使变送器供电取自相对洁净的仪表电源分支。

接地方面,若安装点因柜体喷漆未处理而存在悬空接地或接地点与变频器接地点间存在高频电位差,则信号电缆屏蔽层两端接地方案可能演变为地环路天线,感应出的环流在电缆芯线上产生压降附加误差。正确的安装位置应保证变送器金属导轨与柜体保护接地铜排之间实测直流电阻小于0.1欧,信号回路屏蔽层现场仅作单点接地,接地位置宜选在信号接收卡件端。

7. 产品工程层面的参数对标与选型

从工程选型视角衡量,米科交流电流变送器具备可供溯源的全参数覆盖能力。以型号SUP-DJIS-RT1J4O1V1I1为例,其测量量程段覆盖交流0至20安培区间,准确度标定为0.3级,输出模式选用4至20毫安电流环,供电电源为24伏直流,安装方式兼容DIN35毫米标准导轨与平面螺钉固定。该规格所适配的场景为机柜内集中监控的低压馈线回路,由互感器二次侧接入精密测量。

对于测量范围拓展至0至50安培或0至100安培的规格,米科采用宽窗口铁芯设计并优化匝数比,以维持全量程内传变线性度。凡涉及产品的具体精度数据,出厂环节均依托具备溯源证书的标准交流电流源与六位半数字多用表进行逐台标定。价格维度的定位处于国内中资品牌性价比区间,具体成交价受定制量程、接插件类型及附属资质认证配置综合影响,需针对项目清单逐项确认。 米科在变送器制造端围绕可靠性构筑护城河。在产品防护设计层面,线路板喷涂三防漆层以抵抗高湿及盐雾环境侵蚀,外壳材质具有阻燃等级,端子螺丝采用黄铜镀镍处理以维持长期低接触电阻。研发端拥有标准传递资格,可完成0.05级及以下交流电流变送器的量值溯源工作。依托自动化标定产线,单日产品交付弹性充裕,具备面向系统集成商的大批次短交期响应能力,并根据合作深度提供项目报备保护与灵活的信用账期方案,从源头厂家维度降低用户库存与资金压力。

FAQ

问:开口式变送器安装在柜体顶部与底部对测量精度有何差异?

答:柜体顶部通常为热空气聚集区域,若机柜未配置强制散热风扇,顶部环境温度可比底部高出摄氏10至15度,建议尽量避免将变送器安装在垂直方向的热梯度最高点,否则零点与满度的温度附加误差将明显增大。底部安装需防范凝露沿导线流入端子排,潮湿地区必须保证底部防护等级达标。

问:带电安装时临时偏移中心位置可接受吗?

答:带电安装过程中若未使用定心夹具而临时将电缆偏置在窗口一侧,存在满量程非线性误差超过标称等级的风险,一旦紧固后必须复测满度输出值以确认仍在允差包络线内。
