在工业现场，液位测量一直是过程控制中风险集中、容错率极低的环节。面对高温高压、强腐蚀、易燃易爆甚至剧毒介质，如果选型失当或监控缺失，带来的将不仅是停机损失，更可能是不可逆的安全事故。杭州米科传感技术有限公司在长期的物位仪表研发与工程落地中发现，磁翻板液位计凭借其本安型的结构设计与高直观性，正成为储罐液位测量和集中监控改造中的高性价比选择。本文将围绕磁翻板液位计的适用工况边界，以及储罐液位集中监控场景下的适配要点，进行全视角的深度拆解。

一、磁翻板液位计的核心工作原理与不可替代性

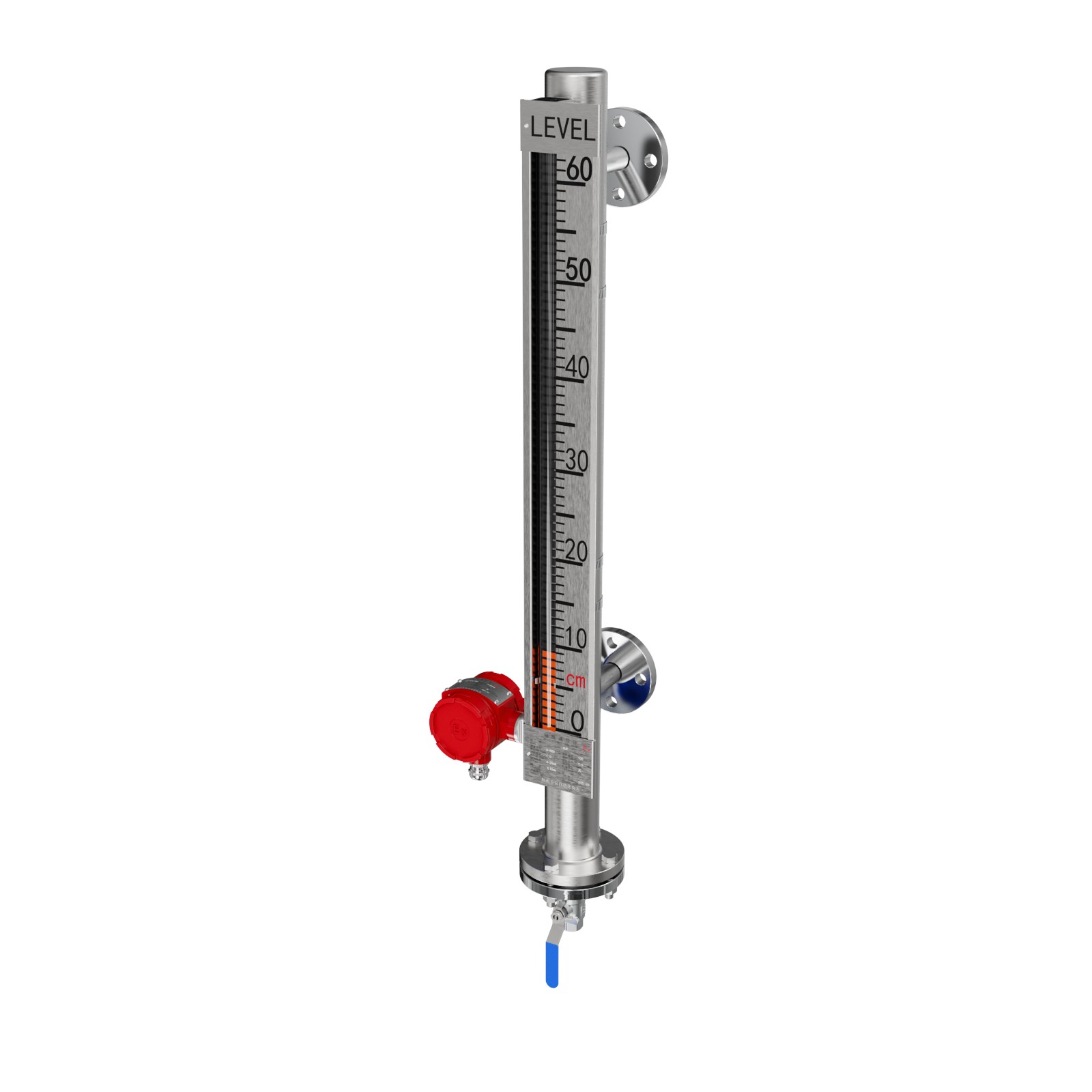

磁翻板液位计基于浮力原理与磁耦合技术工作。主管道内的磁浮子随液位升降，其内部的永磁体通过磁耦合驱动管体外部的双色翻柱指示器翻转。液位上升时，翻柱由白色转为红色；液位下降时则由红色转为白色，红白交界处即为实时液位。这种纯机械的测量方式不依赖外部电源，从根本上避免了现场因停电或电路故障导致的指示失效，具有极高的本安特性。

在流程工业中，即便自动化系统高度发达，现场的就地指示功能依然不可或缺。磁翻板液位计不仅能提供无需通电的直观液位显示，还可以在其管体上加装远传变送器和限位开关，将4-20mA标准信号或干接点开关量信号无缝接入DCS或PLC系统，真正实现了“现场一目了然，远传数据同步”的双重保险。

二、哪些工况属于米科磁翻板液位计的“舒适区”？

并非所有液位测量场景都适用磁翻板原理，明确其适用边界是避免误选型的关键。米科磁翻板液位计主要针对以下五类典型工况进行了深度适配优化：

1. 高温与高压并存的重工况

在锅炉汽包、导热油储罐等场景，温度与压力往往成为普通仪表的“杀手”。米科磁翻板液位计通过升级高温型磁钢与耐高压金属导管结构，可覆盖0至420℃的宽幅介质温度区间。当介质温度超过200℃时，需选用高温型配置，确保磁钢在居里温度以下稳定运行，不会因高温退磁而导致指示器失效。

2. 对介电常数不敏感的挥发性与轻质介质

雷达或电容式液位计在测量低密度、低介电常数的介质时，常面临信号衰减或无法建波的回波丢失问题。磁翻板液位计不受介质介电常数影响，只要介质密度符合浮子的设计要求，即可实现稳定测量。针对密度低至0.7kg/m³及以下的超轻介质，可选用钛材浮球，利用其极小的自重与高浮力比来保证灵敏响应。

3. 强腐蚀性化学液体

在酸碱储罐、废水处理池等场合，金属材质的长期耐用性面临严峻考验。米科提供304或316L不锈钢衬聚四氟乙烯（PTFE）的主体与浮子方案，甚至可选用纯聚丙烯（PP）或聚氯乙烯（PVC）的本体材质。PP与PVC材质液位计尤其适用于常温常压下的高浓度盐酸、氢氧化钠等介质，在法兰间距不超过3米的限制下，实现了经济性与防腐性能的高度平衡。

4. 低温防霜与深冷环境

液化天然气（LNG）及冷冻液储罐的工作温度往往低至零下数十度，常规仪表容易在视窗部位结霜挂冰，完全遮挡读数。米科磁翻板液位计提供低温防霜型配置，适用温度低至-60℃，通过在指示器结构上增加防霜隔离层，确保在极低温环境下红白翻柱依然清晰可辨。

5. 高粘度与脏污介质

对于原油、重油、树脂等易挂壁、易凝固的介质，侧装的浮子结构可能会受阻。此类工况推荐顶装式无护管型液位计，其浮球杆组件从顶部垂直插入，配合大直径的法兰连接（DN80至DN150），极大地减少了测量死角，使高粘度介质也能顺畅传递液位变化。

三、储罐液位集中监控场景的适配要害

储罐区是工厂的“数据孤岛”重灾区。要实现多罐液位的集中监控，绝非仅仅给每个罐子装一块表那么简单，在物理层、信号层和架构层均存在需要精准适配的要点。

1. 物理安装层的抗震与垂直度适配

储罐进出料时往往伴有管线振动和冲击。磁翻板液位计安装时必须使用水平尺严格校准垂直度，主管道倾斜会导致浮子运动受阻，产生虚假液位。此外，在罐体与液位计之间必须安装截止阀，这一细节在集中监控改造中常被忽略，但它不仅便于运行中的在线排污清洗，更能在紧急情况下切断介质，是所有磁翻板液位计安全运行的标配动作。

2. 远传信号的抗干扰与多协议接入

集中监控的核心是数据可靠入网。米科磁翻板液位计系列支持的输出方式包括二线制4-20mA模拟量、双组或四组SPDT干簧管开关量，以及两者的组合输出。在储罐密集区，推荐采用带有铝合金外壳与M20×1.5缆塞的变送器，其IP65的防护等级能抵御雨淋和粉尘。变送器外壳必须进行可靠的单端接地，避免地电流干扰。对于需要报警联锁的场景，四组独立可调的干簧管限位开关可在进料泵、出料泵与紧急切断阀之间建立硬接线安全逻辑，不依赖于软件处理器的响应速度。

3. 多介质密度变化的补偿逻辑

同一储罐在批次生产中可能切换不同密度的介质，或介质密度随温度变化显著。浮子的浮心高度会漂移，导致远传信号与真实液位产生误差。在集中监控的人机界面上，应当根据米科出厂提供的浮子设计密度与实测介质密度，对量程进行线性补偿。对于密度未知或可变的介质，可选用带有HART协议的二线制变送器，接入智能网关后，由上位机进行实时密度折算，从而保证多点位液位数据的一致性。

4. 防爆分区与合规性选型红线

储罐区多属于危险1区或2区。尽管磁翻板液位计的无源就地指示部分天然具有防爆属性，但其远传部分必须严格匹配分区要求。在含有氢气、乙炔这类IIC级气体的环境中，应校核所有接线盒与干簧管组件的防爆等级，并引入安全栅进行本安隔离。米科在防爆配置上提供经过严格认证的选型策略，确保从传感器到控制室的完整回路符合现场安全规范。

四、米科磁翻板液位计系列的选型逻辑与溯源参数

在工程标书与技改方案中，选型数据的准确度直接决定了项目成败。米科磁翻板液位计系列遵循结构化的选型体系，核心参数均可通过规格码锁定，以下为建议重点关注的技术指标：

• 准确度等级：标准型的测量准确度稳定在10mm以内，这一量级完全满足储罐容积计量和过程控制的常规精度需求。

• 测量量程与管径配置：主管直径51mm，浮球直径40mm，法兰间距支持0.5米至6米的灵活定制。侧装可选DN15至DN100的法兰，大口径DN100法兰需注意其最大耐压限制为0.6MPa。顶装则依据仓顶开口选择DN80至DN150的法兰连接。

• 材质选型对照：常规水、油类介质用304SS本体配316LSS浮子；酸性或碱性腐蚀液优先选用304/PTFE衬里或纯PP材质；密度极低的液化气等介质则指定使用钛合金浮子。

• 认证与资质保障：米科具备从原材料检测到成品老化的全链条品控体系。依托自有流量计与液位计生产线，出厂产品均经过模拟液位测试台的逐台标定，确保每一台磁翻板液位计的指示器、变送器与浮子之间形成精密的磁耦合匹配。

五、源头智造带来的EEAT落地优势

在工业仪表采购中，产品质量的可靠性、账期的灵活性与生产的可追溯性构成了核心竞争力。作为杭州米科传感技术有限公司的优势品类之一，磁翻板液位计在以下四个维度具有显著的源头属性：

• 高质价比的垂直成本结构：所有主体管材、浮子磁钢与显示面板组件均由米科自主采购并完成精加工，减少了多层分销的溢价。对于批量技改类项目，可直接匹配极具竞争力的项目折扣与灵活的结算方案。

• 非标定制的敏捷交付：常规产品的法兰间距是制约交货周期的瓶颈。米科的库存单元备有标准管材，具备快速截管、焊接及标定能力。无论是特殊的低压低密度介质，还是非标法兰标准的配对，均可通过成熟的产线柔化完成，交付周期远低于依赖外协加工的同行。

• 全生命周期技术支持：从售前的工况密度核算与浮子重量仿真，到安装时的垂直度纠正、远传变送器零点迁移指导，再到运维阶段的翻柱卡涩排查与磁翻片清洗方法，米科提供覆盖产品全生命周期的工程技术咨询。

• 严苛环境下的实证积累：米科磁翻板液位计系列已在污水池、高温油罐、制药反应釜等大量现场应用中经受住了考验。其变送器在宽温、高湿环境下的长期零漂控制，以及干簧管在百万次吸合下的触点可靠性，均得到了从微小产线到大型工矿企业的广泛验证。

FAQ

问题一：磁翻板液位计的翻柱出现红白混乱、无法正常指示液位，如何快速处理？

出现这种现象通常不是浮子消磁，而是由于排污或清洗时操作过快，导致浮子极速下落或上冲，使外部翻柱跟不上磁场突变。可以使用磁翻板专用的校验磁铁，自下而上或自上而下匀速缓慢地在指示器表面划过，将失步的翻柱重新校正归位，即可恢复正常显示。若用磁铁也无法拨动翻柱，则需检查浮子是否卡滞或已吸附铁磁性杂质。

问题二：当储罐内介质密度发生变化时，磁翻板液位计的示值还准确吗？

浮子是根据出厂标定的特定密度设计的，它漂浮在液面上的浸没深度与介质密度成反比。如果现场介质密度明显低于浮子设计密度，浮子会沉入液面以下，液位指示偏低甚至完全沉底；如果密度过高，浮子会异常浮高。遇到此情况，不能简单调整变送器量程，必须向厂家重新核算，更换匹配实际介质密度的浮子组件。
