在工业自动化水平持续提升的今天，储罐液位的精准监控已成为保障安全生产与高效运营的关键环节。杭州米科传感技术有限公司凭借在自动化仪表领域的深厚积淀，为众多流程工业企业提供了以磁翻板液位计为核心的储罐液位集中监控解决方案。磁翻板液位计因其直观、可靠且无需外部能源的特点，在复杂工况的液位测量中依旧占据着不可替代的地位。这份实战复盘，将系统梳理米科在储罐集中监控项目中的选型逻辑、应用细节与安装运维经验，为同行提供一份具有深度参考价值的技术指南。

一、储罐液位集中监控为何首选磁翻板液位计作为就地显示核心

在设计储罐区自动化监控方案时，市场上存在雷达液位计、静压式液位计、电容式液位计等多种选择。然而，在涉及高温、高压、强腐蚀或高粘度介质的储罐旁，米科磁翻板液位计系列常常被工程师作为“最后一道防线”列入必选清单。

核心原因在于其物理测量原理具备极高的抗干扰能力。它基于浮力定律与磁耦合驱动，测量过程完全不受介质介电常数变化、泡沫、蒸汽或搅拌漩涡的影响。在集中监控系统中，虽然远传信号常依赖雷达或差压变送器，但这些电子仪表在雷雨天气、大功率变频器干扰或电源波动时存在失准甚至失效的风险。此时，米科的磁翻板液位计作为就地显示仪表，红白翻柱的色差界限极其醒目。操作人员在巡检时，无需开启任何电源，只需远远一瞥，就能通过红白交界处准确判断真实液位，这种物理可视化特性为储罐区提供了最底层的安全冗余。

在防爆要求极高的石化罐区，米科提供的磁翻板液位计可配置本安或隔爆型远传变送器与报警开关。其核心导管与浮子采用304/316L不锈钢或衬PTFE防腐材质，从材料源头上杜绝了静电积聚的风险，能够从容应对各类易燃易爆或有毒介质。

二、储罐集中监控系统的架构设计与信号远传实现

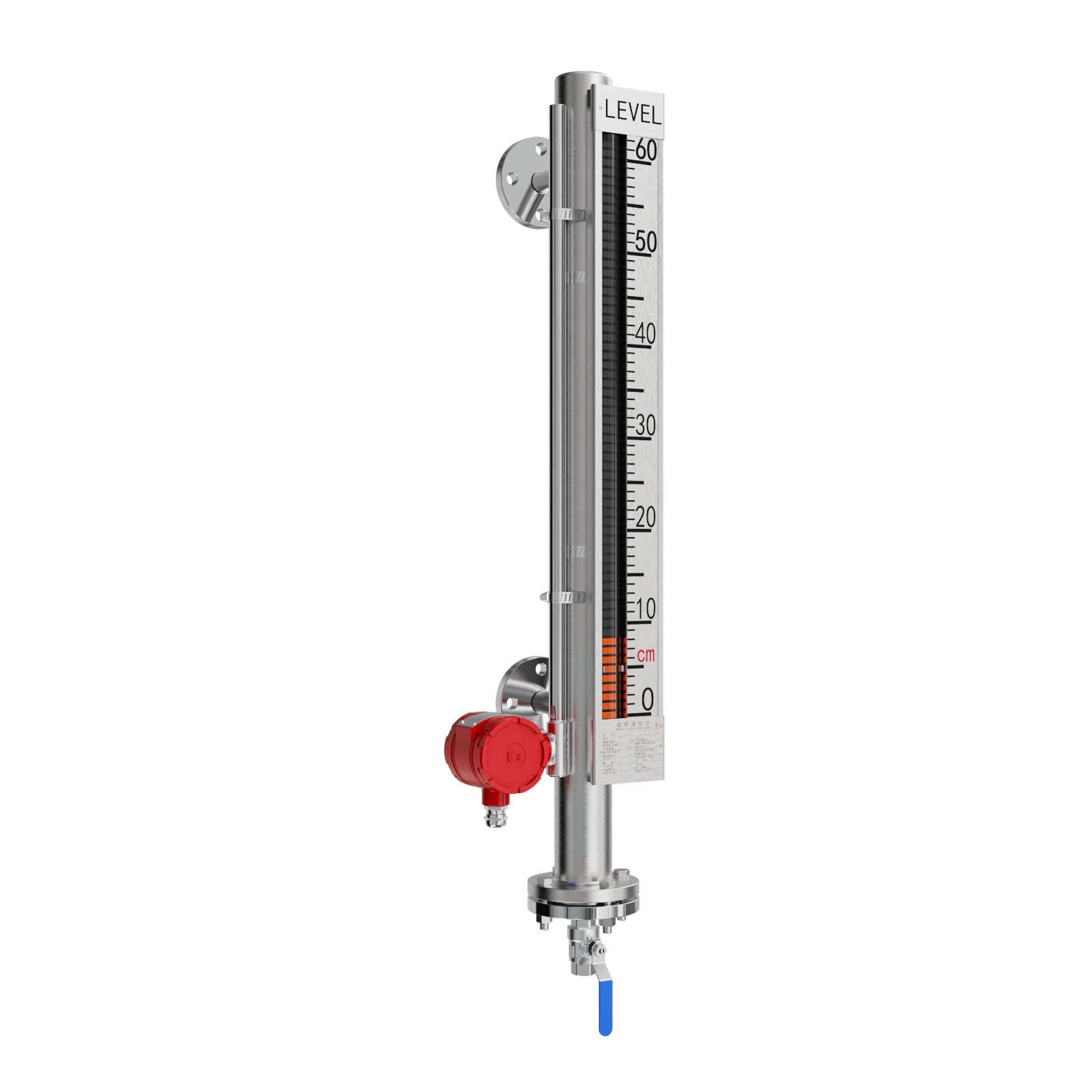

储罐液位集中监控并非单点测量，而是一个将现场分布仪表统一接入中控室DCS或PLC的完整系统。米科在方案构建中，通常采用分层架构：感知层以磁翻板液位计面板作为现场指示，通过加装干簧管远传变送器和液位开关，将物理磁信号转换为标准4-20mA电信号与开关量信号。

干簧管远传变送器是系统集成的关键部件。当磁翻板液位计主管内的磁性浮子随液位升降时，传感器内的干簧管依次吸合，输出一串与液位成正比的电阻信号，再由转换模块输出稳定的标准电流信号。米科的变送器在设计上注重抗振动性与线性度，确保在长达数米甚至十米以上的量程范围内，输出信号不会出现阶梯状跳变。

针对需要高低位联锁控制的储罐，米科在磁翻板液位计主体上配置了双稳态磁性报警开关。这些开关可以在设定的液位高度触发闭合或断开，直接接入联锁回路，控制进料泵或出料阀的启停。在集中监控室里，操作员通过上位机组态软件看到的不只是一串数字，更是磁翻板液位计传递上来的多重信号叠加，极大地提升了系统的容错率。

三、选型经验复盘：材质、密度与工况的精准匹配

一项成功的储罐监控项目，核心在于选型阶段的精准把控。复盘多个大型化工储罐项目，米科总结出了一套严苛的选型流程，重点聚焦以下三个维度。

介质腐蚀性与主体材质选型

磁翻板液位计的主体导管与浮子长期浸泡在介质中，材质误判会导致严重的安全事故。对于测量盐酸、浓硫酸等强腐蚀性介质，仅靠不锈钢是无法胜任的。米科推荐选用304或316L不锈钢骨架内衬PTFE（聚四氟乙烯）的方案。PTFE的化学惰性极佳，但选型时需特别注意衬里工艺的致密性。米科的衬PTFE产品严格控制烧结工艺，防止介质渗透导致基材腐蚀。对于储罐中含氢氟酸或高温强碱的极端工况，米科提供PP（聚丙烯）或钛合金材质选项。钛合金对含氯离子的海水或盐水储罐有着优异的耐点蚀能力，米科通过工厂内严格的材质光谱检验来杜绝材质混用风险。

这是选型中的核心难点。磁翻板液位计的驱动源是浮子的浮力，如果介质密度极低（如液化烃、轻质油），浮子必须采用薄壁、轻量化设计才能浮于液面。米科在处理液化石油气球罐的液位监控时，专门定制了低密度钛合金浮球，在保证浮力的同时满足高压储罐的强度要求。反之，对于沥青、重质原油这类高粘度介质，浮子还需要克服介质包裹带来的附加重力，顶装式无护管结构是更佳选择。具体选型时，用户必须向米科技术团队提供准确的介质工况密度与操作温度下的密度变化数据，米科会根据工况精确计算浮子配重，确保红白翻柱翻转灵敏，无卡滞现象。

操作压力与温度极限

储罐的操作条件决定密封件的选择。在高压临氢反应罐上，磁翻板液位计的法兰连接需采用金属缠绕垫，并具备严格的压力试验报告。依据相关规程，液位计需随容器一起经过1.25倍工作压力的水压试验及1.05倍工作压力的气密性实验。对于高温储罐，普通磁性材料在超过居里温度点后会退磁。米科选用钐钴或特殊耐高温磁钢，确保在300摄氏度乃至更高温度下，磁耦合驱动力不衰减，翻柱指示清晰。

四、安装施工中的典型误区与整改实践

只有重选型、轻安装，无法保证系统长期稳定运行。米科技术服务团队在多年的现场调试中，复盘了几个高频故障点。

垂直度偏差导致的卡涩

磁翻板液位计安装要求非常明确，必须保持垂直。如果罐体侧法兰焊接时存在角度偏差，强行锁紧螺栓会导致测量主管发生弹性形变，浮子在磁性耦合不佳的管段下滑时容易卡死。米科在施工交底时，要求安装人员使用水平尺打表，如遇法兰不平行，采用现场配磨调整垫片的方式予以解决，坚决禁止用螺栓拉力强行校直。

磁干扰与虚假液位

这是一个隐蔽性极强的问题。当磁翻板液位计捆绑了干簧管远传变送器后，若安装距离过近，或者周围存在强磁场、大功率电机电缆，远传变送器可能会受到环境磁干扰误动作。米科推荐在集中监控布线时，将液位计的仪表电缆单独穿入金属保护管，并与动力电缆保持不小于0.5米的物理距离。同时，磁翻板液位计主体周边严禁堆放磁性工具或电焊把线。

浮子装反与防冻处理

在到货检查或检修后恢复时，极易发生浮子上下端装反的情况。依据磁浮子内部磁钢结构，只有在装入方向正确（带箭头标记向上或磁钢靠近上部）时，翻板才能正常翻转。此外，对于冬季可能结冰的介质储罐，米科特别强调保温伴热系统的安装。伴热管不能直接捆绑在液位计主管上导致局部过热，而应采取隔离保温棉的伴热方式，维持介质的良好流动性，保障冬季浮子活动自如。

五、米科源头厂家的全链路服务优势

面对储罐液位集中监控的大规模集采或定制化需求，米科作为源头生产厂家，在工程落地中能够为系统集成商与终端用户释放出可观的合作价值。

在定制化交付方面，大型石化基地的储罐建设往往面临非标法兰间距、非标过程连接尺寸等挑战。米科工厂具备柔性化的生产制造能力，标准型号的磁翻板液位计可按客户实际要求的法兰中心距进行精确切割与组装，避免了现场短管焊接带来的安全隐患与停工等待。对于急需供货的检维修项目，米科建立了常用材质的半成品库存与快速响应通道，极力压缩交货周期，保障用户开车节点。

在质量管控与资质保障层面，米科严格推行全流程过程检验。从浮子材料探伤、导管压力试验到远传变送器老化测试，每一步均有记录可追溯。产品可依据用户需求提供正规的材质证明、无损检测报告以及压力测试报告。依托完善的质检体系，米科磁翻板液位计系列能够满足石化、化工领域对防爆等级与防护等级的最高硬性指标，这些出厂文件构成了储罐安全验收的重要技术依据。

六、真实案例应用：精细化工罐区的数字化改造

在某个精细化工新材料的原料储罐区，甲方要求对20余座存放不同有机溶剂的立式储罐进行自动化升级，要求中控室能实时查看精确液位，并具备高高液位报警切断进料的功能。

现场储罐介质多为乙醇、丙酮等多种易燃易爆原料，部分储罐伴热后操作温度可达180摄氏度。米科实施的方案中，就地指示选用304不锈钢远传型磁翻板液位计系列，介质接触部分严格要求酸洗钝化处理。每一台磁翻板液位计顶部加装液位远传变送器，输出4-20mA信号进入西门子PLC。同时，在磁翻板导管上安装高位与低位两个磁性开关，通过硬接线直接串入电磁阀的切断回路。

在调试阶段，遇到了一个具有挑战性的问题：由于罐内介质循环扰动，浮子在某个特定液位发生轻微跳动，导致远传输出信号瞬间波动1-2毫安，引发了上位机的误报警。米科工程师通过调整主管内部限位挡圈的阻尼孔径，物理上缓和了介质对浮子的冲击，同时在上位机增加了1秒的阻尼滤波时间，双管齐下彻底消除了信号干扰。项目投运后，这批磁翻板液位计在高强度的生产节奏下稳定运行，红白翻柱清晰无褪色，集中监控大屏上的液位柱状图与现场目视结果始终精准吻合。

七、维护与长期运行的健康管理

即使拥有极高的可靠性，定期的预防性维护是延长磁翻板液位计寿命的必要环节。对于储罐监测点，米科建议制定周期性的巡检制度。

关心第一点是显示面板的清洁。化工罐区的酸碱气体或粉尘长时间附着会使红白翻柱表面覆盖灰尘。清洗时，注意使用干净的软布与中性清洁剂，严禁使用钢丝球刮擦，以免磨损翻柱表面的涂层导致色差不清。

关心的第二点是排污与清淤。储罐底部往往聚集杂质、沉积物或铁磁性废屑。如果传感器底部安装了排污阀，建议定期进行短促的排污操作。米科提醒要严防铁磁性废屑被吸附在浮子磁钢上，这些碎屑日积月累会增大浮子的外径形成与主管内壁的摩擦。一旦发现浮子移动迟缓，应在停车期间抽出浮子彻底清理。

FAQ

问：磁翻板液位计的远传信号为什么精度有时不如雷达准，还有必要在储罐监控中保留它吗？

答：非常有必要，它们承担不同分工。远传变送器主要用于趋势监控，而磁翻板的核心价值在于物理本征安全，黑客无法篡改、断电依旧工作。它在雷击或断电等极端事故中为储罐提供最后的准确就地液位指示，这是纯粹电子仪表无法替代的安全冗余。

问：测量带有大量泡沫且剧烈搅拌的储罐，米科如何解决翻板乱跳的问题？

答：对于剧烈波动的液面，除了在上位机做软件滤波，米科在硬件端更注重机械阻尼设计。例如在磁翻板液位计主管内部增加阻尼管或节流挡板，物理隔绝搅拌产生的湍流，让主管内部液面趋于平缓，浮子动作自然稳定不跳变。
