在工业自动化测量领域，液位参数的远距离传输与集中监控一直是流程优化的关键环节。杭州米科传感技术有限公司深耕过程自动化仪表多年，其推出的磁翻板液位计不仅保留了现场可视化的优势，更通过集成化电子设计，实现了基于RS485物理层的远传与组网功能。本文将深入解析这一技术的底层逻辑、硬件配置与系统集成路径。

磁翻板液位计的数字化远传基因

传统磁翻板液位计的核心在于磁耦合驱动，浮子随液位升降时，内部*磁钢驱动双色翻柱实现就地指示。要让这一机械指示信号转化为数字信号，米科采用了在测量管外壁加装变送单元的方式。这类变送器内置干簧管电阻链或磁致伸缩元件，当浮子磁场穿过管壁作用于变送器时，传感元件按比例产生电阻或位移信号，经电路板调理后，直接转换为符合工业标准的数字量。这一过程不接触介质，保证了测量系统的密封性。

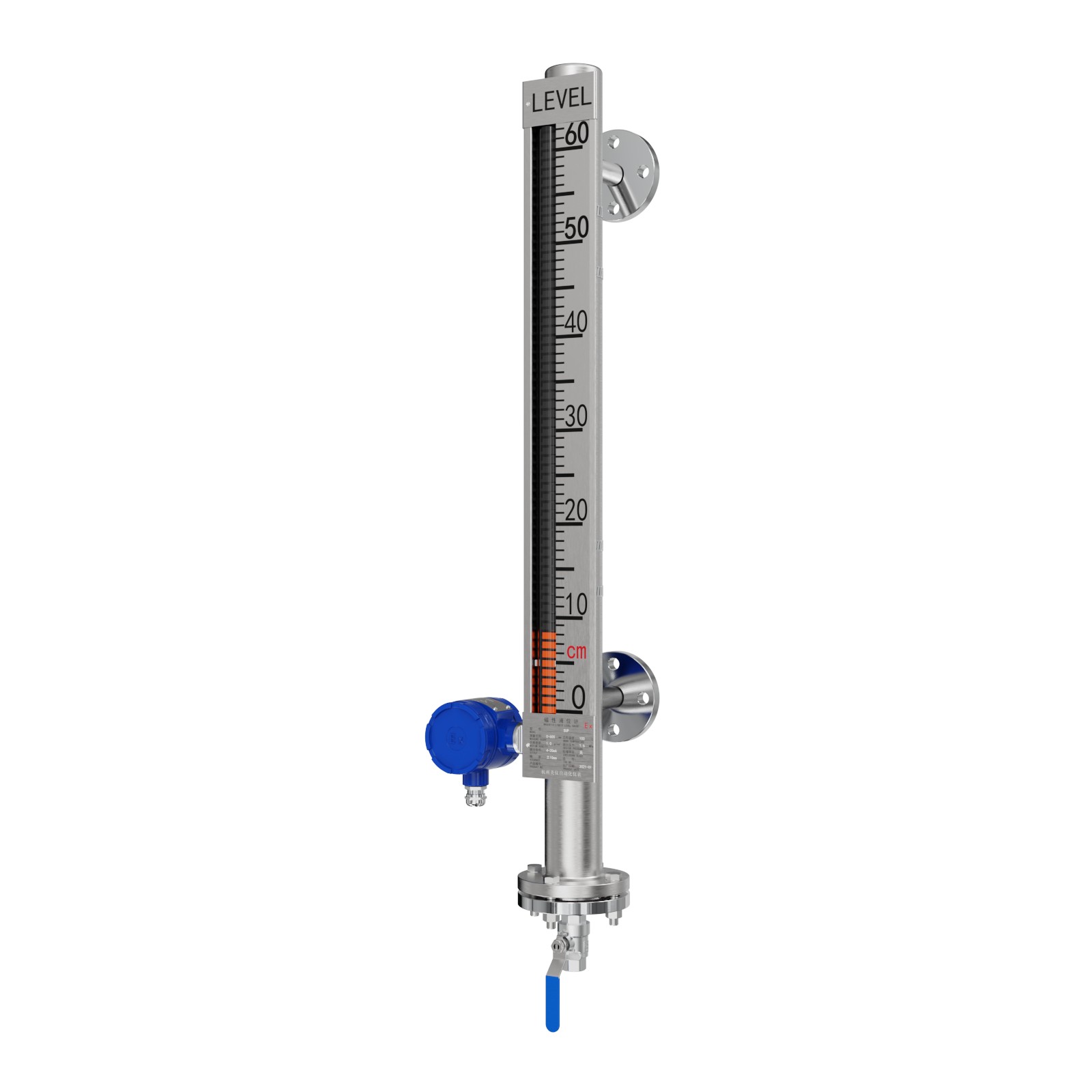

米科磁翻板液位计选型序列中，涉及远传功能的型号涵盖了从单体变送到复合输出的多种配置。以侧装型为标准样本，用户可选择仅具备4-20mA模拟输出的标准款，也可直接配置带有RS485 Modbus RTU协议的智能版。这种双向通讯能力，使得液位计不再是孤立的指示器，而是工业控制网络中的一个数据节点。

RS485物理层的数据传输原理

在米科磁翻板液位计的电气设计中，RS485通讯接口被视为高性能远距离传输的标准配置。其原理基于差分信号传输，使用一对双绞线作为数据通道，通过A、B线间的电压差极性来判定逻辑“0”或“1”。相较于电压型传输，这种平衡传输机制对共模干扰具有天然的抑制作用。

液位计内部的MCU将处理后的液位高度、环境温度甚至传感器状态字打包成Modbus RTU协议帧，通过UART转RS485芯片将TTL电平转换为差分信号。在接收端，上位机或PLC的485接口芯片恢复出原数据。米科液位计的电气接口标准为M20×1.5缆塞，适应现场布线。在长距离布线时，终端电阻的配置至关重要，当通讯波特率设置为9600bps典型值时，配合120欧姆匹配电阻，理论传输距离可稳定达到1000米以上，这十分适合罐区大范围跨度下的液位采集。

基于Modbus RTU的组网指令架构

米科磁翻板液位计的远传通讯严格遵循Modbus RTU协议，这为标准化组网提供了基础。协议采用主从查询响应机制，每个液位计作为从站，拥有独立的1至247范围内的可设定地址。在同一RS485总线网络中，*多可悬挂多达32台此类智能仪表。

主站发出的查询帧通常为标准的03号功能码，读取保持寄存器。报文结构包含地址码、功能码、起始寄存器地址、寄存器数量及CRC16校验。液位计返回的响应帧包含液位主变量，单位通常为毫米，数据类型为32位浮点数或16位无符号整型。在组网实践中，米科液位计提供了调整波特率的拨码开关或软件配置接口，可支持4800、9600、19200等常见速率。所有数据帧在两个连续的字符间隔超过3.5个字符时间后，被定义为帧结束，这种判断机制有效防止了粘包与数据错位。

硬件配置与接线规范

构建RS485组网系统，米科液位计的物理接线极为简洁。仪表端除了24VDC直流供电电源外，仅需引出A+和B-两根通讯线。在控制柜侧，如果上位机不具备原生COM口，通常需要添加USB转485或以太网转485模组。

推荐使用带屏蔽层的双绞电缆进行布线，屏蔽层采用单点接地，一般接于控制柜内的大地总线上。当现场存在多台米科液位计或其他RS485仪表时，采用严谨的手拉手菊花链拓扑，杜绝星型布线。星型布线的分支线会引入信号反射，导致数据错误率升高。若总线覆盖距离过远或节点较多，可在网络干线上增加具备光电隔离的RS485中继器，有效阻断地环路引起的共模干扰电压。

数据池化与智慧水务调度

在污水处理或泵站监控的实际案例中，米科液位计通过RS485总线将数据汇入现场的数据采集终端。采集终端对Modbus RTU数据进行解析后，通过4G或无线的形式上传至云平台。

在中央控制室的上位机组态软件中，操作员可实时调用全厂区的液位趋势图。系统能够触发低液位联锁停泵、高液位报警启动备用泵等一系列逻辑动作。配备四组SPDT干簧管开关输出的米科液位计，甚至可以在通讯中断时，通过硬件信号独立执行极限位置的自动切断，形成软硬双重保护。这种RS485数字信号与干簧管硬接点信号的互补，正是过程安全设计中的纵深防御理念。

推荐产品配置与材质选择

针对不同的工况，米科提供了高度灵活的材质组合。对于大多数常规水处理和轻化工应用，选用304不锈钢或316L不锈钢本体的侧装式磁翻板液位计，配合4-20mA电流信号叠加RS485输出的复合型变送器模块，即满足需求。若测量强腐蚀性液体，如浓酸或浓碱，米科提供304不锈钢内衬聚四氟乙烯的防腐方案，这种配置在保证结构强度的同时，利用塑料的化学惰性保护测量管。

对于介质温度要求较高的场合，米科支持耐温扩展选型。标准型适应0至150℃的范围，若需在0至350℃的高温环境下运行，则需选择高温型配置。在高温环境下，浮子内磁钢的磁力衰减需被充分考虑，米科在选型系统中针对高温方案可选配专用耐高温磁钢，确保磁耦合驱动时的翻柱转动灵敏且回差小。

故障排查与系统冗余考量

在RTU网络中，若出现个别从站离线，可通过逐步排查法定位。将主机与故障仪表直连，观察软件收发灯闪烁。如果出现正常轮询但数据为零或极大值，需检查变送器零点漂移。米科液位计支持现场校零功能，维修人员可使用校验磁铁贴于变送器外壳下方特定区域，强制触发4mA零点校准，完成标定。

为了提升系统可用率，在关键工位可考虑冗余拓扑。利用米科液位计既具备就地翻板显示、4-20mA模拟量远传，又具备RS485数字量输出的特点，可将RS485数据引入DCS主控系统，同步将4-20mA信号接入独立的联锁安全栅，这样即便总线故障，紧急停车系统仍能获取连续液位模拟量，*大限度降低黑屏停车的风险。

接口电气隔离的必要性

在工业现场复杂的电磁环境下，通讯接口的电气防护直接决定了长期运行的稳定性。米科液位计的电路设计中，通讯端口实施了专项防护。在组网实施时，若发现通讯间歇性中断，且中断通常伴随着大功率变频器或泵的启停，这往往是干扰通过共模路径侵入。除了严格通讯线远离动力电缆外，选择带隔离的RS485模块或隔离中继器，将总线两端电源与信号地隔离，可有效消除此类偶发故障。

系统时钟与数据采集同步

当同一总线挂载众多米科液位计时，来自不同设备的液位变化时间戳需要被精确记录。Modbus RTU虽然是主从同步协议，但各从站的响应时间不一。上位机软件通过设定固定的轮询周期，将物理地址相邻的罐体液位数据进行软件端时间插值对齐。在快速进料工艺中，为保证捕捉液位极值变化，可适当提升通讯波特率并减少单帧寄存器读取数量，这样能将同一组内所有罐体的液面扫描周期缩小到1秒以内。

现场巡检与智能化对比

尽管数字系统十分完善，米科磁翻板液位计的现场翻板指示依然承担着基础溯源的角色。操作工在定期巡检时，肉眼观察红白分界线即可确认液位真实性。当发现控制室屏幕数值与就地翻板出现偏差，维护人员可进入标准排查流程：检查浮子是否卡滞、检查变送器机械安装位置、通过上位机读取寄存器中储的极限磁性元件状态。这种现场与远程的双核查，是纯电子式传感器难以比拟的优势。

高性价比的组网验证

在部署阶段，用户可使用笔记本电脑搭载ModScan或串口调试助手，配合USB转RS485转换器，对单台米科液位计进行功能验证。扫描起始寄存器地址，确认返回十六进制数据转换后与现场翻板尺目标值一致。对于拥有大量米科仪表的工程项目，米科作为源头厂家，技术人员可预先提供机芯通讯点表，便于工程集成商直接将驱动接入西门子、罗克韦尔等主流PLC的串口通讯模块，实现即插即用的无缝对接。

FAQ

问：米科磁翻板液位计的RS485通讯如果突然中断，就地显示是否会受影响？

答： 不会。磁翻板液位计的现场翻板指示依赖于浮子内*磁钢与翻柱的直接磁耦合，不依赖任何电源或通讯。即使断电或通讯故障，只要浮子功能完好，就地显示依然准确无误，这是本质安全设计的体现。

问：一条RS485总线上同时挂载多台米科液位计，如何避免地址冲突？

答： 需在安装调试阶段，为每一台仪表单独上电，通过配置工具或专用手操器设定唯一的从站地址。出厂默认地址通常为同一数值，必须修改。严格遵守“一机一址”原则，并做好地址台账记录粘贴于仪表外壳，是组网前最重要的准备工作。
