米科MIK-603S 经典款可编程 智能型温度隔离器
所属分类:信号隔离器
浏览次数:4510
适用场合:本产品为智能化设计,内部采用了数字化调校,无电位器、自动零点校准等诸多先进技术。可与各类仪表及DCS,PLC等设备配套使用,在石油、石化、制造、电力、冶金等行业的重大工程中有着广泛应用。
400-163-1718

产品概述

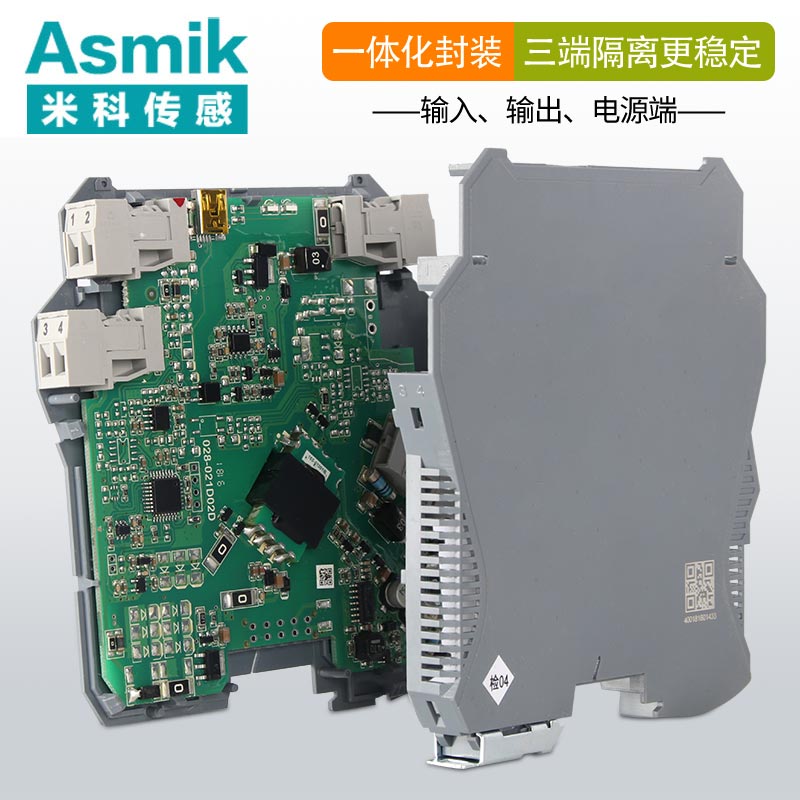

MIK-603S系列温度隔离器,输入热电偶/热电阻信号,经隔离转换为电流/电压信号输出。输入端、输出端及电源端三端隔离,具有在线故障自诊断等功能,是智能化的温度变送器产品。

本产品为智能化设计,内部采用了数字化调校,无电位器、自动零点校准等诸多先进技术。可与各类仪表及DCS,PLC等设备配套使用,在石油、石化、制造、电力、冶金等行业的重大工程中有着广泛应用。

产品特点

    1、专利电源电压挡墙技术,实现电源输入、输出高隔离

    2、产权专用EMC器件,实现信号输入、输出高抗干扰

    3、采用全新进口芯片,提升能源利用率,实现超低功耗

    4、0.1%高精度,保护后端设备

    5、采用全新进口端子,各端子可带电插拔

    6、响应速度≤0.5s

    7、产权专用信号磁性材料,宽温范围内磁导特性稳定

    8、专利温度冷端补偿端子,高精度、快响应冷端温度测量

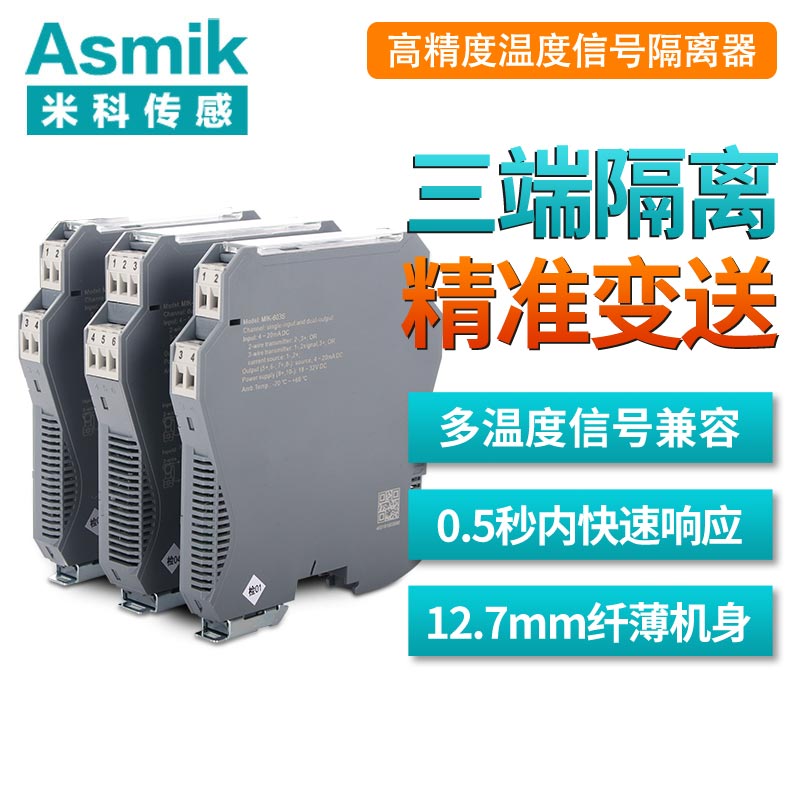

MIK-603S信号隔离器特点

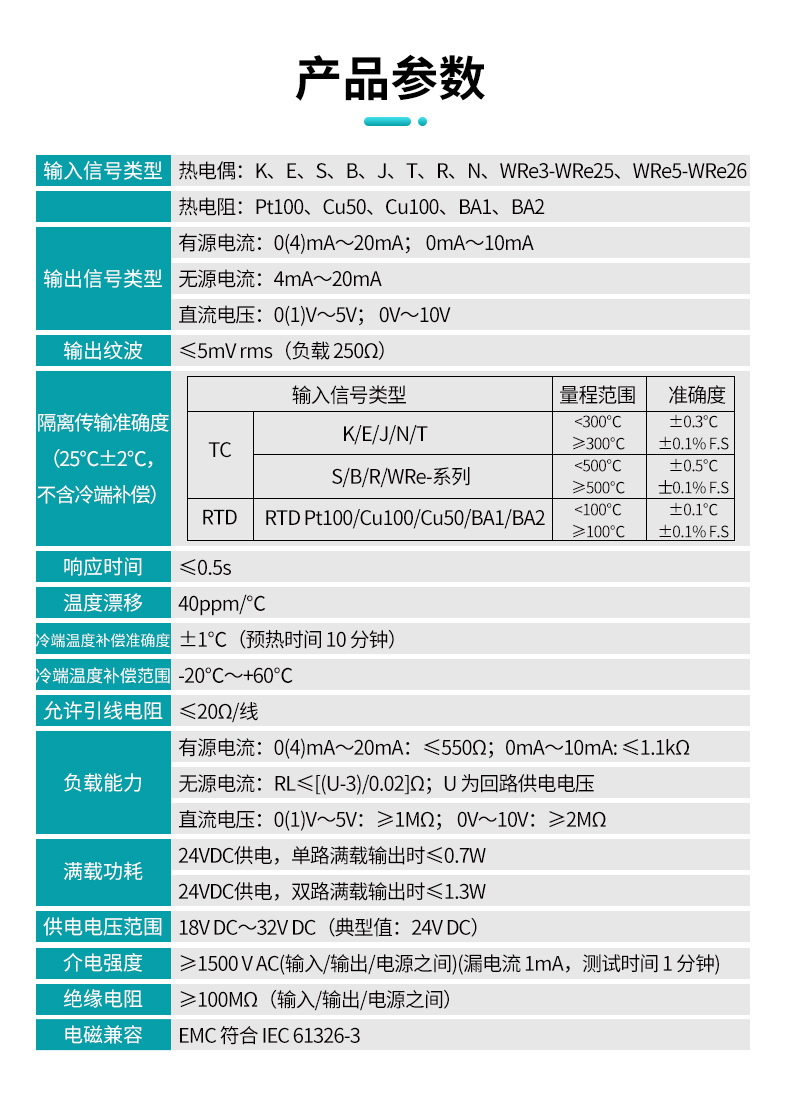

产品参数

   产品型号:MIK-603S

   工作电源:直流18~32V(典型值24V DC)

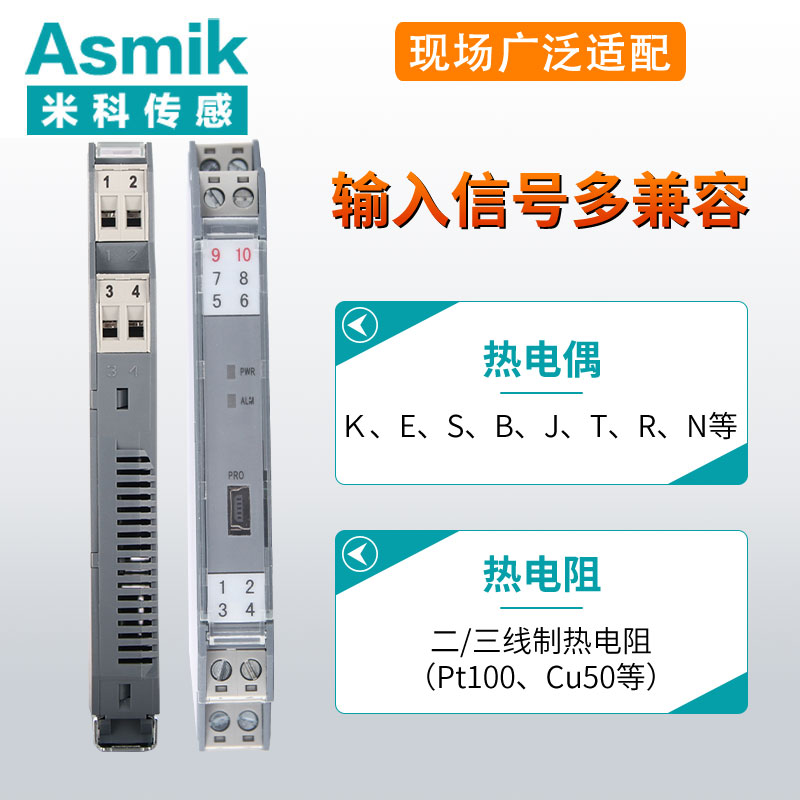

   输入信号:热电偶:KESBJTRNWRe3-WRe25WRe5-WRe26等;

          热电阻:二/三线制热电阻(Pt100、Cu50、Cu100、BA1、BA2等);

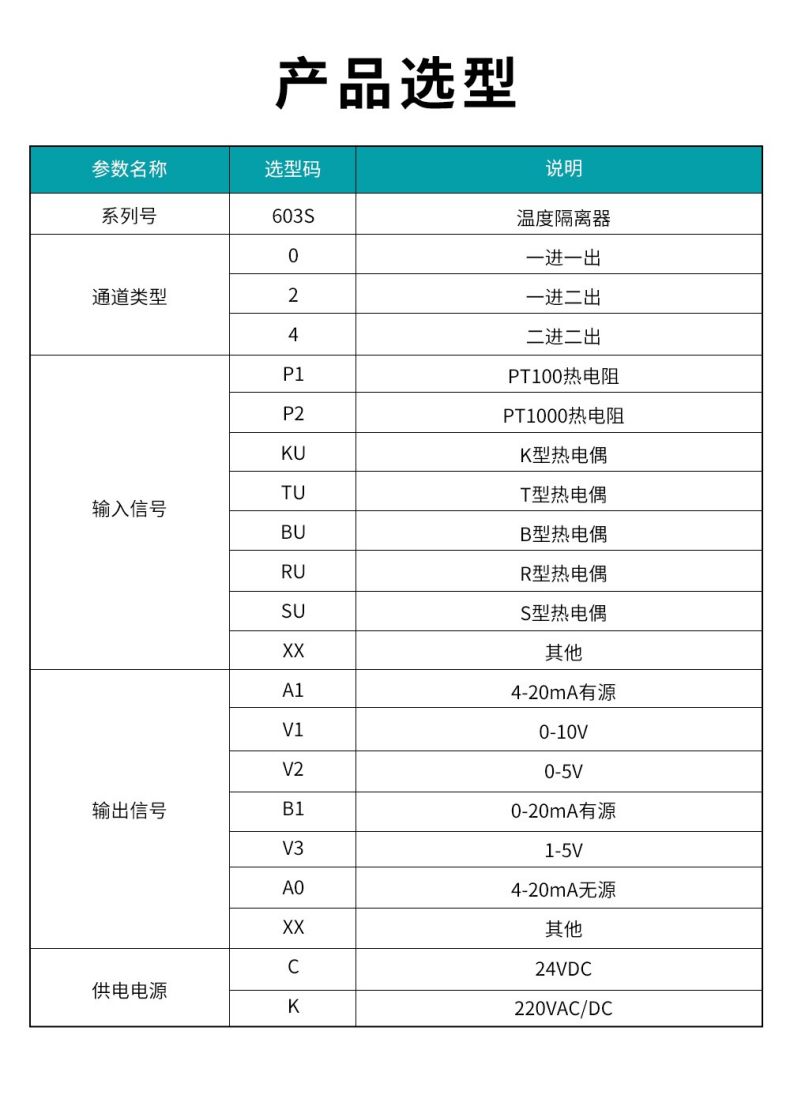

          输入信号类型及量程在订货时确定,也可自行编程。

   输出信号:直流电流:0(4)mA20mA 0mA10mA;

              直流电压:0(1)V~5V;  0V~10V;

          如需其它信号类型请订制,具体信号类型详见产品标签。

 输出纹波:≤5mVrms(负载250Ω)

 隔离传输准确度±0.1%F∙S25℃±2,不含冷端补偿

    输入信号类型

 温度漂移40ppm/℃

 响应时间:≤0.5s

   冷端温度补偿准确度±1℃(预热时间10分钟)

   冷端温度补偿范围:-20℃~+60℃

   测量热电阻允许的引线电阻≤20Ω/线

   负载能力:0(4)mA20mA550Ω0mA10mA: 1.1kΩ

              0(1)V~5V:≥1MΩ;   0V~10V:≥2MΩ;

   满载功耗:24V DC供电,单路满载输出时   0.7W

              24V DC供电,双路满载输出时   1.3W

   供电电压范围:18V DC~32V DC(典型值:24V DC)

   介电强度(漏电流1mA,测试时间1分钟):2500 V AC(输入/输出、输入/电源之间)

                                    ≥1500 V AC(输出/电源之间)

 绝缘电阻:≥100MΩ(输入/输出/电源之间)

 电磁兼容:EMC符合IEC61326—3

 外形尺寸:宽×高×深(12.7mm×110mm×118.9mm)

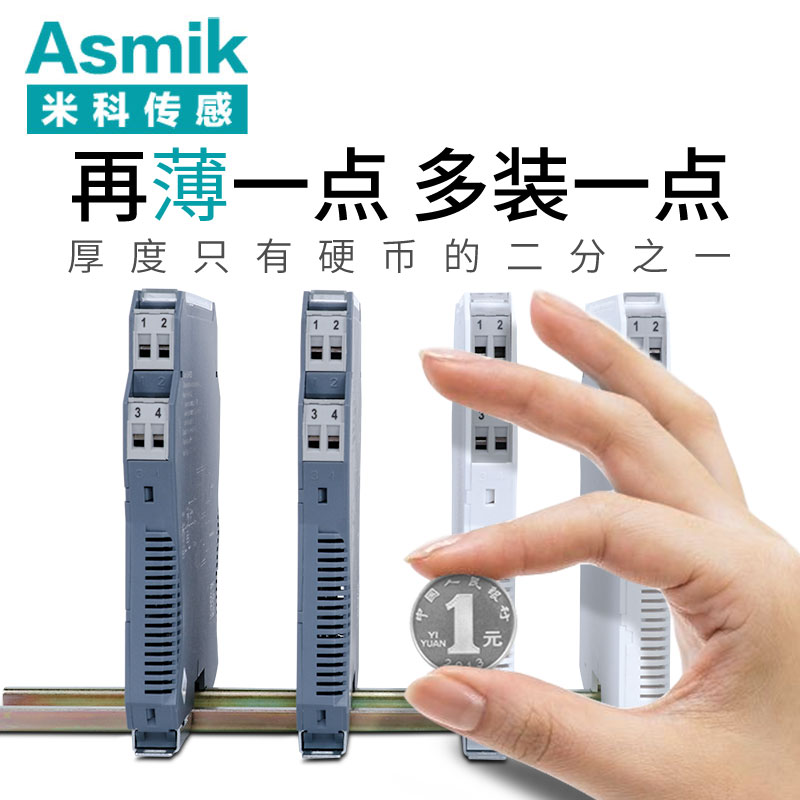

MIK-603S信号隔离器产品尺寸

MIK-603S信号隔离器尺寸对比

本产品适用于非防爆场合,如需防爆产品需特殊注明

在线咨询

您也可以直接免费咨询我们的选型工程师,咨询电话:0571-88384605

控制器产品接线1

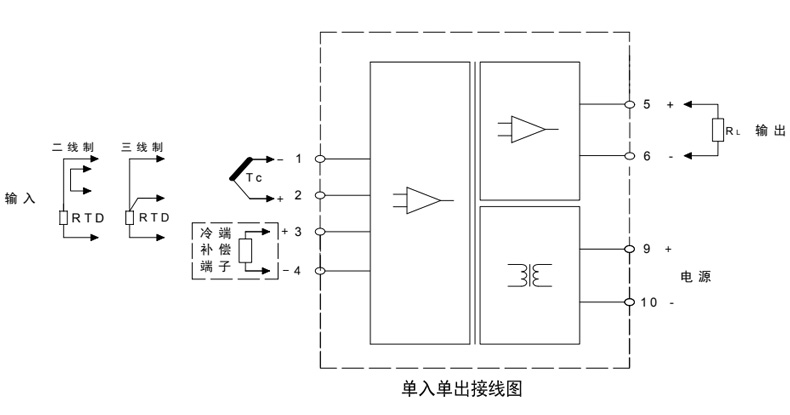

单入单出温度隔离器接线图

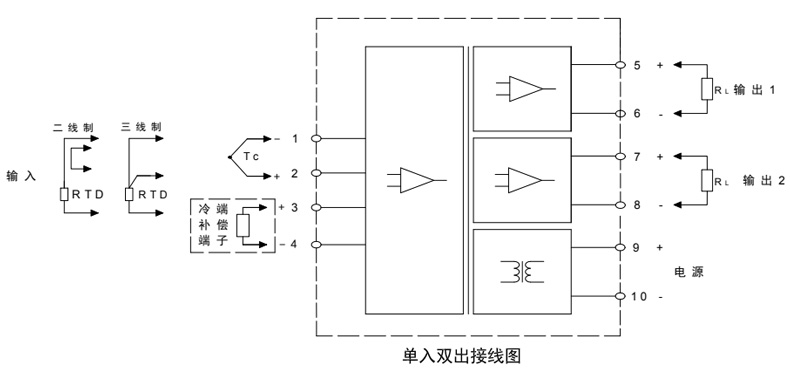

单入双出温度隔离器接线图
